Ploča je na nacrtu jedna ploha, ali armatura rijetko slijedi jedno pravilo. Zidovi, grede i stupovi stvaraju različite zone oslanjanja, a otvori i nepravilni rubovi brzo pretvaraju jednostavan raster u skup lokalnih odluka. Alat koji ta pravila drži parametarskima štedi vrijeme upravo ondje gdje se raster lomi.
ALLTO Slab Reinforcement PythonParts, na Baldinistudiovoj stranici dodataka naveden kao Armatura ploča, radi izravno u ALLPLAN-u. Za odabranu ploču organizira glavnu, dodatnu, starter i rubnu armaturu te podržava otvore, poligonalne i trokutaste ploče, temeljne ploče i distancere. Dodatak razvija ALLTO Software, a u Hrvatskoj ga uz ALLPLAN za konstrukterstvo zastupa i podržava Baldinistudio.
Ključne činjenice
- Proizvod: ALLTO Slab Reinforcement PythonParts (hrv. Armatura ploča), dio ALLTO obitelji dodataka za armaturu
- Opseg: glavna, dodatna, starter i rubna armatura, spone i distanceri, otvori, poligonalne i trokutaste ploče, temeljne ploče, presjeci i oznake
- Ulaz: odabrana ploča i uvjeti oslanjanja na zidove, grede ili stupove
- Jezik sučelja: engleski, uz podesive jedinice i klase čelika; podršku i obuku na hrvatskom pruža Baldinistudio
- Licenciranje: godišnja pretplata po radnom mjestu, uz probnu verziju preko stranice dodatka
Od ploče i oslonaca do armature

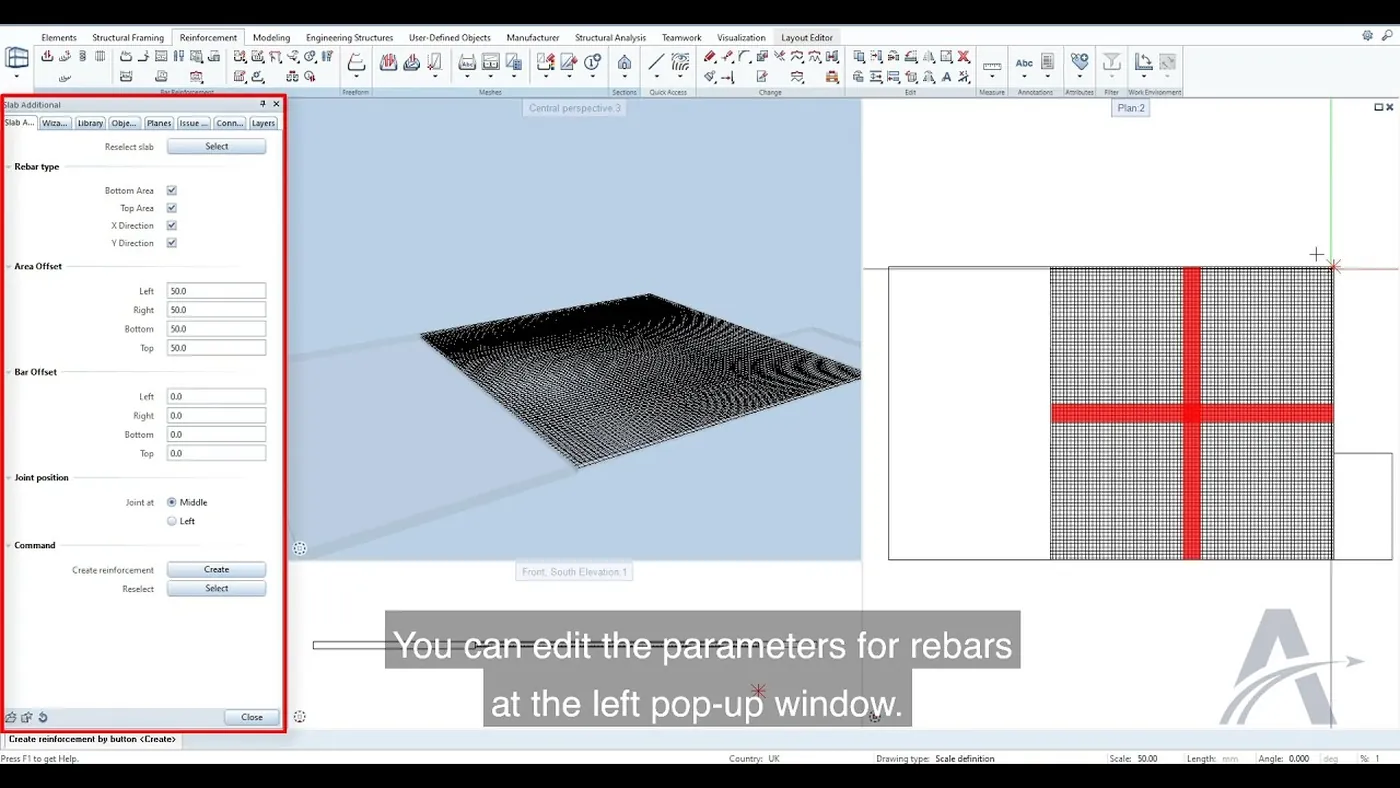

Tijek rada počinje odabirom ploče i opisom uvjeta oslanjanja. Zatim se za pojedine smjerove i slojeve zadaju promjer, razmak, zaštitni sloj, početak i završetak šipki. Dodatna armatura postavlja se ondje gdje osnovni raster nije dovoljan.
Prednost parametarskog pristupa vidi se tek kod izmjene. Kada se pomakne zid ili promijeni debljina ploče, mijenja se zadano pravilo, a ne svaka šipka posebno.
PythonPart primjenjuje zadana pravila, ali ne zamjenjuje statički proračun. Potrebna armatura, sidrenje, preklopi i lokalna pojačanja ostaju projektantska odluka.
Načelo koje vrijedi za svaki alat za detaljiranje armature
Poligonalne i trokutaste ploče
ALLTO prikazuje postupke za nepravilne ploče, uključujući kontrolu početnih duljina i preklopa. Pravilo ostaje prepoznatljivo, dok se rezultat prilagođava konturi. Na kritičnim lomovima treba provjeriti završetke, minimalne duljine i praktičnost izvedbe.

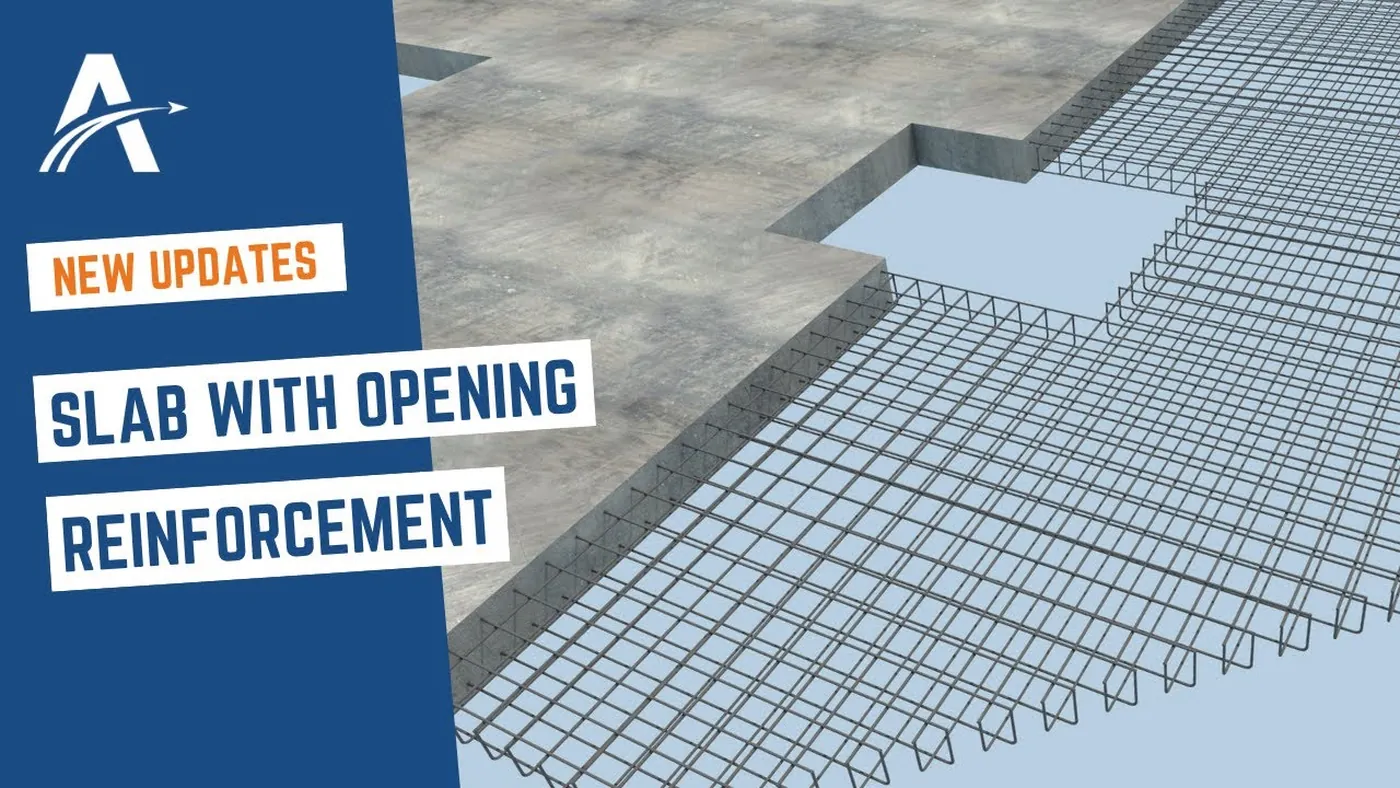

Otvori i lokalna pojačanja
Za otvore postoji zasebna skupina Slab Opening PythonParts vodiča. Osnovna mreža prilagođava se konturi, a uz rubove otvora dodaju se namjenske šipke. Inžinjer treba provjeriti sidrenje, kutove, stvarnu geometriju prodora i izvedivost detalja.
Otvori za instalacije rijetko su konačni u ranoj fazi. Ako se prodori još mijenjaju, isplati se prvo zaključiti koordinaciju s instalacijama, primjerice provjerom kolizija u Solibri-ju, pa tek onda armirati područje oko njih.
Temeljne ploče i distanceri
Službena biblioteka uključuje primjer temeljne ploče te vodič za “chair bars”, distancere između gornjeg i donjeg sloja. Njihov tip i gustoću treba uskladiti s težinom gornje armature i izvedbenim slijedom.
Distanceri su detalj koji se u modelu lako preskоči, a na gradilištu odlučuje o stvarnom položaju gornje armature i time o zadanom zaštitnom sloju.
Što dodatak pokriva
- Glavna armatura prema uvjetima oslanjanja: smjerovi, slojevi, promjer, razmak, zaštitni sloj te početak i završetak šipki.
- Dodatna armatura: lokalna pojačanja ondje gdje osnovni raster nije dovoljan.
- Starter i rubna armatura: nastavci prema zidovima i gredama, s kontroliranim preklopom.
- Poligonalne i trokutaste ploče: isto pravilo, rezultat prilagođen konturi.
- Otvori: prekid mreže i namjenske šipke uz rub otvora.
- Temeljne ploče i distanceri: dva sloja, pojačanja i chair bars u zadanom rasteru.
- Presjeci, oznake i spremljene postavke: veza modela s dokumentacijom i ponovljiva konfiguracija.
Kontrola prije dokumentacije
Prije standardizacije provjerite jednostavnu, poligonalnu i temeljnu ploču te ploču s otvorom. Kontrolirajte zaštitne slojeve, kolizije, duljine, preklope, oznake i čitljivost skupina armature.
Četiri testne ploče nisu formalnost. One pokazuju gdje postavke koje rade na pravokutnoj ploči popuštaju na nepravilnoj, a upravo to završava u uredskom standardu i internim pravilima modeliranja.
Što ostaje na projektantu
Automatizirano detaljiranje nije automatski proračun. Granice je korisno znati prije nego što se postavke prošire na cijelu etažu:
- Proračun nije uključen. Potrebnu armaturu, sidrenje, preklope i pojačanja kod proboja određuje statički proračun. Za dokaz nosivosti tu su IDEA StatiCa Concrete i SCIA Engineer, koje ovaj dodatak ne zamjenjuje.
- Rezultat ovisi o modelu ploče. Uvjeti oslanjanja, otvori i rubovi čitaju se iz geometrije; neuredan model daje neuredan raster.
- Ploče brzo rastu u broju objekata. Dva sloja mreže, pojačanja i distanceri po cijeloj etaži znače mnogo stvarne geometrije i sporije osvježavanje prikaza.
- Otvori se mijenjaju do kraja projekta. Svaki pomak prodora znači ponovnu provjeru pojačanja uz rub, pa je koordinacija instalacija preduvjet, a ne naknadni korak.
- Sučelje je na engleskom. Nazive pozicija i oznaka na hrvatskom netko mora održavati kao uredski standard.
Za predgotovljene ploče vrijede vlastita pravila detaljiranja i proizvodnje: tamo je polazište ALLPLAN Precast.
Kada je zadatak drukčiji
Ploča je samo jedan element u nizu. ALLTO obitelj pokriva i armaturu temelja, armaturu stupova, armaturu greda, armaturu zidova i armaturu okna dizala. Pregled cijele obitelji nalazi se na stranici ALLTO, a ostali dodaci za ALLPLAN na stranici dodataka.
Tijekovi rada u cijelosti prikazani su u službenim demonstracijama proizvođača:
Želite provjeriti odgovara li Armatura ploča vašem projektu?
Prođimo zajedno kroz jednu ploču iz vašeg projekta, otvore koje već imate i oblik izvedbenog nacrta koji morate predati. Ako želite sami isprobati, na stranici dodatka Armatura ploča dostupna je probna verzija, a studenti i škole mogu koristiti studentske i demo verzije.
O dodatku i izvoru: ALLTO Slab Reinforcement PythonParts razvija ALLTO Software, a u Hrvatskoj ga zastupa Baldinistudio. Snimke zaslona i opisi funkcija preuzeti su iz službenih video demonstracija proizvođača i koriste se radi prikaza mogućnosti dodatka.
