IDEA StatiCa Steel je softver za proračun i dokaz čeličnih spojeva i kritičnih elemenata. Umjesto svođenja svakog čvora na najbliži tablični slučaj, metoda CBFEM računa stvarnu geometriju spoja konačnim elementima i daje dokaz po Eurokodu, i za čvorove kojih u tipologiji nema. U Hrvatskoj ga zastupa Baldinistudio, uz edukaciju i podršku na hrvatskom jeziku.

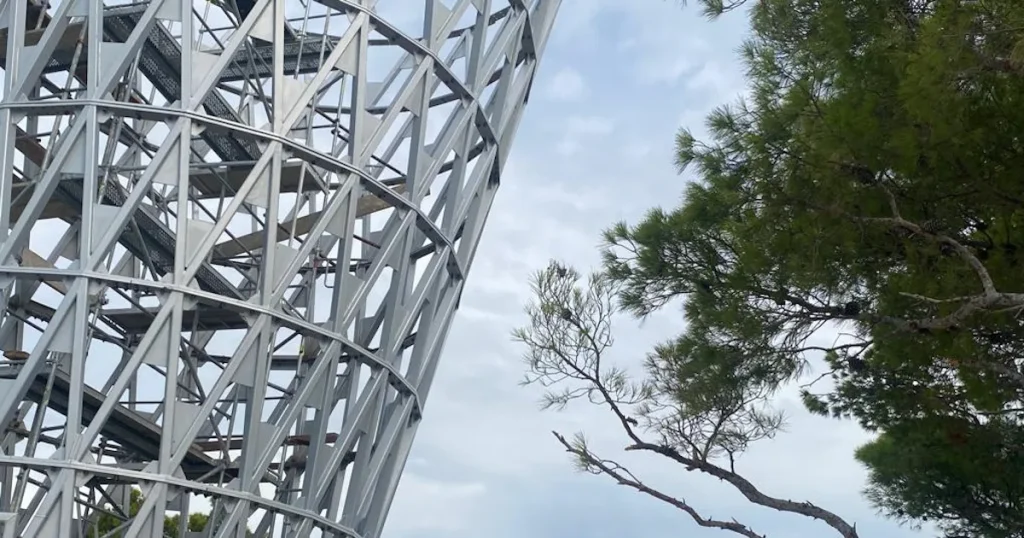

Primjer iz prakse: vidikovac na Marjanu
Na vidikovcu na Marjanu upotrijebljen je samo mali broj standardnih spojeva iz tipologije Eurokoda 3. Sve ostalo su nestandardni čvorovi, projektirani i dokazani u IDEA StatiCa-i Connection metodom CBFEM, sa silama iz globalnog modela u SCIA Engineer-u. Za 19 metara visoku konstrukciju izloženu vjetru i toplinskim deformacijama to je bila brza i provjerljiva ruta do dokaza nosivosti.
Konstrukciju je projektirao i kontrolirao tim Fakulteta građevinarstva, arhitekture i geodezije Sveučilišta u Splitu, pod vodstvom izv. prof. dr. sc. Nene Torića. Globalna analiza rađena je u SCIA Engineer-u, spojevi u IDEA StatiCa-i Connection, a radionički nacrti u Parabuild-u.
Brz proračun čeličnih spojeva
Dobijte jasne rezultate prolaza/pada prema vašem standardu u samo nekoliko minuta. IDEA StatiCa skraćuje vrijeme dizajna spojeva do 80% pružajući: Bazu s više od 10.000 unaprijed dizajniranih 2D/3D spojeva, temelja, spojeva čelik-drvo i drugih. Mogućnost brzog i sigurnog modeliranja i dizajna svih zavarenih i vijčanih spojeva. Sveobuhvatnu AISC analizu s naprednim funkcijama kao što su analiza izvijanja i seizmički proračuni. Prilagodljive izvještaje s jednadžbama i slikama koje dodatno podupiru i prodaju vaš rad.
Čelični spojevi bilo koje geometrije i opterećenja
Projektirajte čelične spojeve bilo kojeg tipa ili složenosti. Započnite ispočetka ili uvezite spojeve iz vašeg CAD ili FEA softvera. Primijenite jednostavna ili složena opterećenja, vizualizirajte ponašanje spojeva te generirajte skice i detaljna izvješća. Spojevi uključuju: Momentne čelične spojeve u čeličnim konstrukcijama, smične i aksijalne spojeve, uključujući seizmičke. Spojeve greda na gredu, gredu na stup, stup na stup i stup na osnovnu ploču.
Izbjegavajte predizajnirane spojeve
Prema publikaciji o troškovima čeličnih konstrukcija (SCI, BCSA i TATA Steel), kombinirani trošak izrade i materijala čini oko 60-80% konačnog proizvoda. IDEA StatiCa za dizajn čeličnih spojeva pomaže značajno smanjiti te troškove: Smanjenjem broja prekomjerno projektiranih čeličnih spojeva, Omogućavanjem brze razmjene preciznih podataka o spojevima između inženjera i detaljista, Korištenjem učinkovito dizajniranih spojeva koji smanjuju potrošnju ugljika tijekom proizvodnje.
Riješite kritični čelični element
Samouvjereno projektirajte i provjerite ključne elemente vaših projekata – glavne nosače, grede, stupove, okvire itd. Obavite brzu i preciznu analizu njihove reakcije na opterećenje, stabilnosti i proračuna izvijanja, bez potrebe za tradicionalnim pojednostavljivanjima.
Nema više procjena duljine izvijanja i krutosti spoja
Koristeći interaktivnu aplikaciju jednostavnu za korištenje, možete provesti naprednu analizu elemenata modeliranih u 3D uz prikaz svih spojeva, rebrastih ploča, vijaka i otvora. Precizno simulirajte ponašanje svojih konstrukcija koristeći geometrijski i materijalno nelinearnu analizu s nesavršenostima (GMNIA) za završne provjere prema standardima.
Proračun čelika bez ponovnog unosa
Proračunajte bilo koji čelični spoj ili element bez ponovnog unosa podataka koje već imate u drugoj aplikaciji. Uvezite i sinkronizirajte sve svoje veze i članove i skratite vrijeme dizajna do 80%!
BIM alati za Vaš cijeli tijek rada
Nije svima potrebna IDEA StatiCa instalirana na njihovom računalu, koja upravlja stotinama veza pomoću Checkbota. Ali svatko može ispitati veze u našoj besplatnoj aplikaciji u oblaku, Viewer, a projektanti mogu izvesti iz svog CAD-a pomoću odgovarajućih dodataka.
Što dobivate uz licencu kod Baldinistudija
Edukacija na hrvatskom
Redovito držimo radionice i besplatne webinare, od Connection i 3D Detail radionice do pregleda novosti u svakoj novoj verziji.
Podrška na vašem modelu
Kad zapne konkretan čvor, prođemo ga s vama, s vašim opterećenjima i vašim standardom, na hrvatskom jeziku.
Povezivanje s ostatkom alata
IDEA StatiCa rijetko stoji sama. Kod nas su i SCIA Engineer, Parabuild i ALLPLAN, pa lanac od analize do nacrta posložimo kao cjelinu.
Studenti i škole
Za nastavu i završne radove postoje studentske i demo verzije.
Česta pitanja
Što je CBFEM i po čemu se razlikuje od proračuna po komponentama?
CBFEM (Component Based Finite Element Method) spaja dva pristupa: ploče spoja modeliraju se konačnim elementima, a vijci, zavari i sidra provjeravaju se kao komponente prema normi. Dokaz se tako dobiva za stvarnu geometriju čvora, a ne za najbliži tablični slučaj, što je presudno kod nestandardnih spojeva.
Radi li IDEA StatiCa Steel po Eurokodu?
Da, uz izbor norme i pripadnog nacionalnog dodatka. Uz Eurokod podržani su i AISC te druge norme, pa isti model možete dokazati prema više propisa. Odabir norme i nacionalnog dodatka ostaje odluka projektanta.
Kako se povezuje s ostalim softverom?
Proizvođač održava BIM veze prema alatima poput SCIA Engineer-a, Tekla Structures, Revita, Advance Steela, RFEM-a i RSTAB-a, SAP2000, Robota, STAAD.Pro, ETABS-a i Rhino/Grasshoppera. Geometrija i sile ulaze iz globalnog modela, a detaljiranje i radionički nacrti nastavljaju se u alatu poput Parabuild-a.
Koja je razlika između Connection, Member i Detail?
Connection rješava spojeve, Member kritični element uz stvarnu krutost čvora i izvijanje, a Detail betonska D-područja. IDEA StatiCa Steel pokriva spojeve, elemente i sidrenje čelika u beton; Detail dolazi uz Concrete.
Trebam li Steel ili Concrete?
Steel je za čelične spojeve i elemente, Concrete za betonske presjeke, zidove i detalje. Kod spregnutih konstrukcija i sidrenja u beton u praksi često trebate oboje, pa je najbrže da zajedno prijeđemo vaš tipičan projekt.
Postoji li probna i studentska verzija?
Probna verzija dostupna je na stranicama proizvođača, a studentske i demo verzije nalaze se kod nas. Za ponudu i uvjete javite nam se, pa ćemo predložiti kombinaciju modula koja odgovara vašim projektima.
Primjeri iz prakse
Isprobajte IDEA StatiCa-u na vlastitom spoju
Pošaljite nam čvor koji vam zadaje problem i proći ćemo ga zajedno, s vašim opterećenjima i vašim standardom. Uz licencu dobivate edukaciju i podršku na hrvatskom jeziku, a studenti i škole mogu koristiti studentske i demo verzije.
