IDEA StatiCa Concrete je softver za proračun i dokaz betonskih presjeka, elemenata i detalja. Za presjeke i elemente pokriva ULS i SLS provjere, uključujući prednapete i naknadno napete, a za poremećena područja, ona u kojima teorija nosača više ne vrijedi, koristi metodu kompatibilnih polja naprezanja i daje dokaz prema EN 1992-1-1. U Hrvatskoj ga zastupa Baldinistudio, uz edukaciju i podršku na hrvatskom jeziku.

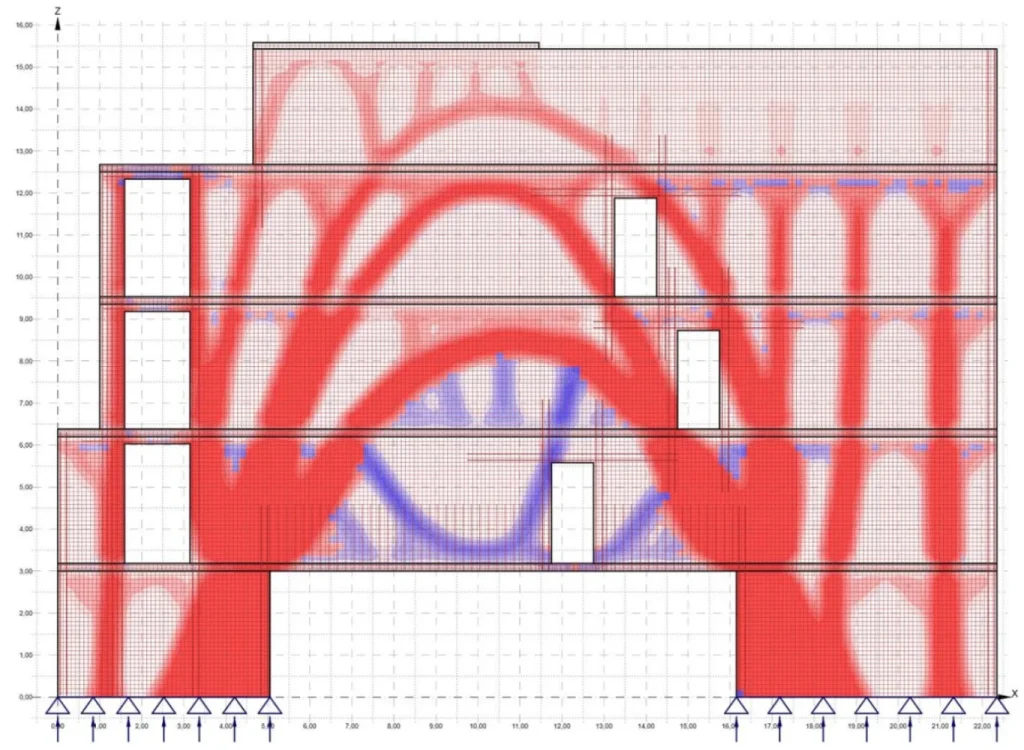

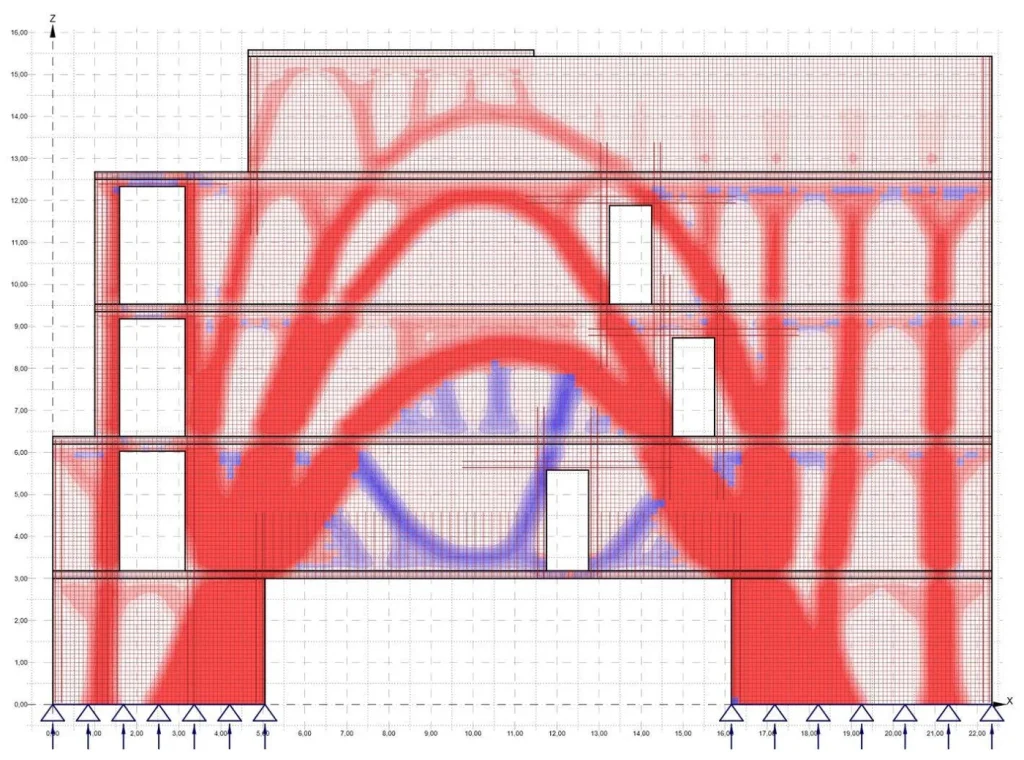

Iz prakse: visokostijeni nosač u Bibinjama
„U situaciji u kojoj ne bi bilo moguće provesti takvu nelinearnu analizu, projektantski bi pristup najvjerojatnije bio konzervativniji. U tom slučaju bilo bi neizbježno projektirati dodatne stupove kao i sistem gredi, čime bi se ne samo degradirala funkcionalnost prostora, već bi se povećala visina etaže. To bi zahtijevalo dublji iskop temelja, što je posebno nepovoljno zbog činjenice da se građevina nalazi u blizini morske obale te se podrumska etaža izvodi ispod razine mora.”
Ante Uglešić, dipl. ing. građ. (G5856)
Superstructure d.o.o., Zadar · stambena zgrada u Bibinjama, visokostijeni nosač raspona 11,1 m
Proračun zidova i detalja
Projektirajte točno i sigurno betonske zidove, D-područja ili čitave elemente. IDEA StatiCa Detail nudi sveobuhvatan izvještaj s ULS/SLS provjerama za: Betonske zidove Grede s otvorima, krajevima uvučenim u konstrukciju itd. Dijafragme mostova Kapitel pilota i stupova D-područja općih oblika
Proračun presjeka
Točno i sigurno projektirajte betonske zidove, D-regije ili cijele članove. IDEA StatiCa Detail daje vam potpuno izvješće o dizajnu sa svim ULS/SLS provjerama za: Betonski zidovi Grede s otvorima, isprekidanim krajevima itd. Dijafragme mosta Kape za pilote i stupove D-regije općeg oblika
Proračun betonskih elemenata
Analizirajte, projektirajte i provjerite betonske elemente bilo koje geometrije i opterećenja. Korištenjem aplikacija IDEA StatiCa Beam, IDEA StatiCa Member i IDEA StatiCa Detail, dobit ćete cjeloviti projektni izvještaj za: Prednapete betonske grede Armiranobetonske elemente Grede s otvorima Okvire općih oblika Vitke elemente
Poprečni presjeci svih složenosti
Povećajte produktivnost i pojednostavite dnevne zadatke uz IDEA StatiCa RCS. Softver vam omogućuje: Modeliranje i armiranje bilo kojeg betonskog presjeka Korištenje faznih, kompozitnih, prednapetih i post-napetih presjeka Potpunu kontrolu s detaljnim rezultatima Sve ULS i SLS provjere prema standardima Generiranje pojednostavljenih i detaljnih izvještaja
Što dobivate uz licencu kod Baldinistudija
Edukacija na hrvatskom
Redovito držimo radionice i besplatne webinare, uključujući projektiranje u Detailu i pregled novosti u svakoj novoj verziji.
Podrška na vašem modelu
Kad zapne konkretan presjek ili D-područje, prođemo ga s vama, s vašim opterećenjima i vašim standardom, na hrvatskom jeziku.
Povezivanje s ostatkom alata
Sile dolaze iz globalnog modela, primjerice iz SCIA Engineer-a, a čelična strana projekta pokrivena je s IDEA StatiCa Steel.
Studenti i škole
Za nastavu i završne radove postoje studentske i demo verzije.
Česta pitanja
Što je D-područje i kada klasični proračun presjeka više ne vrijedi?
D-područje je poremećeno područje u kojem raspored naprezanja diktira geometrija, a ne ravnoteža presjeka: okolina otvora, ležajne zone, konzole, promjene visine i kapiteli. Ondje pada pretpostavka da ravni presjeci ostaju ravni, pa proračun po presjeku daje krivu sliku i treba model koji obuhvaća raspucavanje i stvarni tok sila.
Što je CSFM i po čemu se razlikuje od modela štapa i vlaka?
CSFM (Compatible Stress Field Method) računa polja naprezanja u betonu i armaturi uz uvažavanje raspucavanja, omekšanja tlačnog betona, sudjelovanja betona u vlaku, puzanja i proklizavanja armature. Za razliku od modela štapa i vlaka, gdje topologiju bira inženjer, ovdje se tok sila dobiva iz proračuna, a rezultat je dokaz prema EN 1992-1-1.
Koja je razlika između Detail, Beam, Member i RCS?
Detail rješava D-područja, zidove i detalje. Beam i Member pokrivaju elemente, uključujući vitke i prednapete. RCS je za poprečne presjeke, s faznim, spregnutim, prednapetim i naknadno napetim presjecima. U praksi se kombiniraju: presjek u RCS-u, element u Beamu, a detalj u Detailu.
Podržava li prednapete i naknadno napete presjeke?
Da. U RCS-u se modeliraju i armiraju presjeci svih složenosti, uključujući fazne, spregnute, prednapete i naknadno napete, uz sve ULS i SLS provjere i izvještaj.
Radi li po Eurokodu?
Da, uz izbor norme i pripadnog nacionalnog dodatka. Provjere se izvode prema EN 1992-1-1, a izvještaji se generiraju u pojednostavljenom i detaljnom obliku.
Trebam li Concrete ili Steel?
Concrete je za betonske presjeke, elemente i detalje, Steel za čelične spojeve i elemente. Kod sidrenja čelika u beton i kod spregnutih konstrukcija u praksi često trebate oboje, pa je najbrže da zajedno prođemo vaš tipičan projekt.
Primjeri iz prakse
Imate presjek ili detalj koji ne prolazi?
Pošaljite nam presjek, zid ili D-područje koje vam zadaje problem i prođimo ga zajedno, s vašim opterećenjima i vašim standardom. Uz licencu dobivate edukaciju i podršku na hrvatskom jeziku, a studenti i škole mogu koristiti studentske i demo verzije.
