Armiranje pravokutnog stupa na prvi pogled izgleda kao jednostavan sklop uzdužnih šipki i spona. U stvarnom projektu brzo se pojavljuju dodatni zahtjevi: gušći razmak spona na krajevima, različite šipke po stranama, povijanje između stupova različitih dimenzija, priključne šipke, međuspone, preklopi te dokumentacija u više nacrta. Kada se isti princip treba primijeniti na desetke stupova, ručno ponavljanje postaje izvor gubitka vremena i izvor pogrešaka.
ALLTO Column Reinforcement PythonPart, na Baldinistudiovoj stranici dodataka nazvan Armatura stupova, objedinjuje te zadatke u parametarski tijek rada. Korisnik može izraditi stvarnu armaturu ili PythonPart koji zadržava parametre za naknadnu izmjenu. Alat podržava pojedinačni i višestruki odabir stupova, prepoznavanje stupova jednakih dimenzija, različite uzdužne šipke, više vrsta spona, prijelaz između donjeg stupa i stupa iznad, presjeke, oznake, favorite i izračun potrebnih duljina preklopa. Dodatak razvija ALLTO Software, a u Hrvatskoj ga uz ALLPLAN za konstrukterstvo zastupa i podržava Baldinistudio.
Ključne činjenice
- Proizvod: ALLTO Column Reinforcement PythonPart (hrv. Armatura stupova), dio ALLTO obitelji dodataka za 3d armiranje
- Opseg: tri zone spona, kutne i bočne šipke s povijanjem, priključne šipke, međuspone i spone proizvoljnog oblika, presjeci, oznake, favoriti
- Odabir: pojedinačni stup, višestruki odabir ili automatsko prepoznavanje stupova jednakih dimenzija (izdanje 2023)
- Rezultat: obična ALLPLAN armatura ili urediv PythonPart s grupnim ažuriranjem preko naziva pozicija
- Jezik sučelja: engleski, uz podesive jedinice, klase betona i čelika; podršku i obuku na hrvatskom pruža Baldinistudio
- Isprobavanje: probna verzija dostupna je preko stranice dodatka
Od jednog stupa do cijele skupine
U kartici General bira se hoće li rezultat biti obična armatura ili urediv PythonPart. Pozicijski naziv povezuje elemente koji trebaju dijeliti iste postavke. Stup se može odabrati pojedinačno, više stupova može se obraditi jednim višestrukim odabirom, a alat može izraditi armaturu i za prikladan proizvoljan objekt.

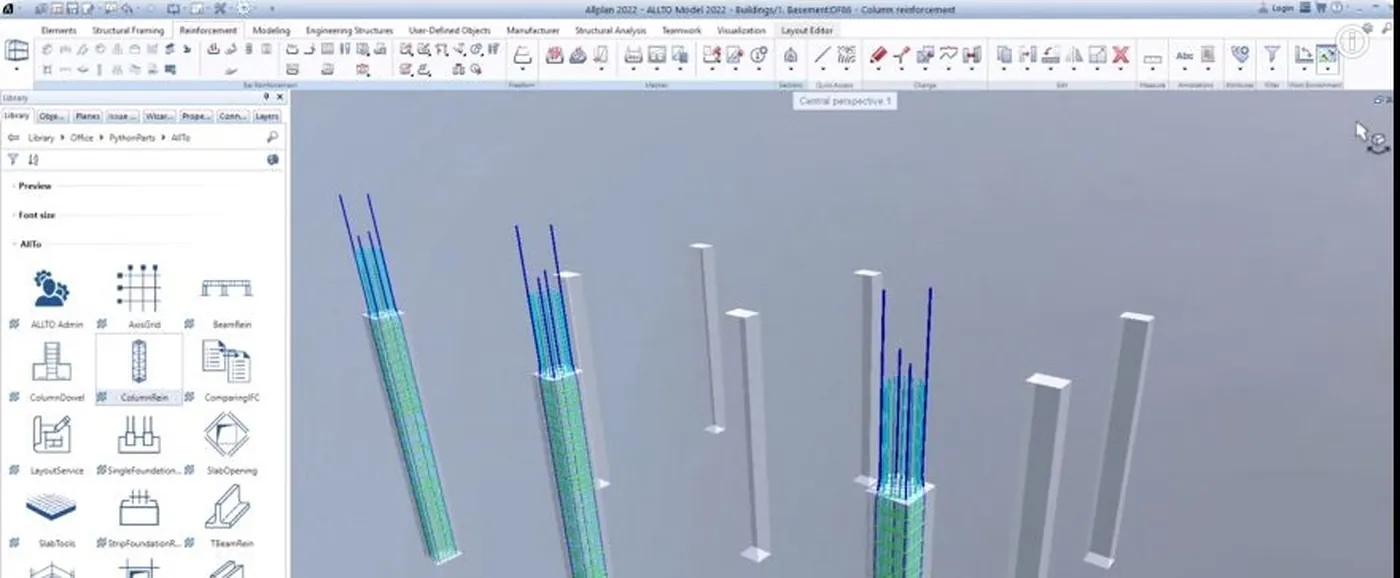

Projektni primjer pokazuje kako se istim postupkom u kratkom vremenu armira više stupova različitih položaja i visina. To ne znači da svaki stup dobiva identičan detalj: zajednički parametri ubrzavaju početak, a pojedini PythonPart poslije se može otvoriti i prilagoditi.
Spone u tri uzdužne zone
Za glavne spone definiraju se zaštitni sloj, promjer, razmak, duljina i kut kuke. Visina stupa može se podijeliti u tri segmenta s različitim razmacima. Tako se, primjerice, na dnu i vrhu može zadati gušća raspodjela, a u sredini veći razmak.
Duljine segmenata unose se vrijednostima ili određuju u odnosu na visinu stupa. To je važnije od jednostavnog kopiranja spona: promjenom visine PythonPart može zadržati logiku zona, ovisno o odabranom načinu definiranja.
Kutne i bočne uzdužne šipke
Kutne šipke imaju vlastite parametre promjera, početne duljine, kuka, odmaka i povijanja. Mogu ostati ravne ili se poviti prema položaju armature u stupu iznad. Kut smjera određuje orijentaciju povijanja u tlocrtu, pa se detalj može prilagoditi stvarnom odnosu donjeg i gornjeg presjeka.

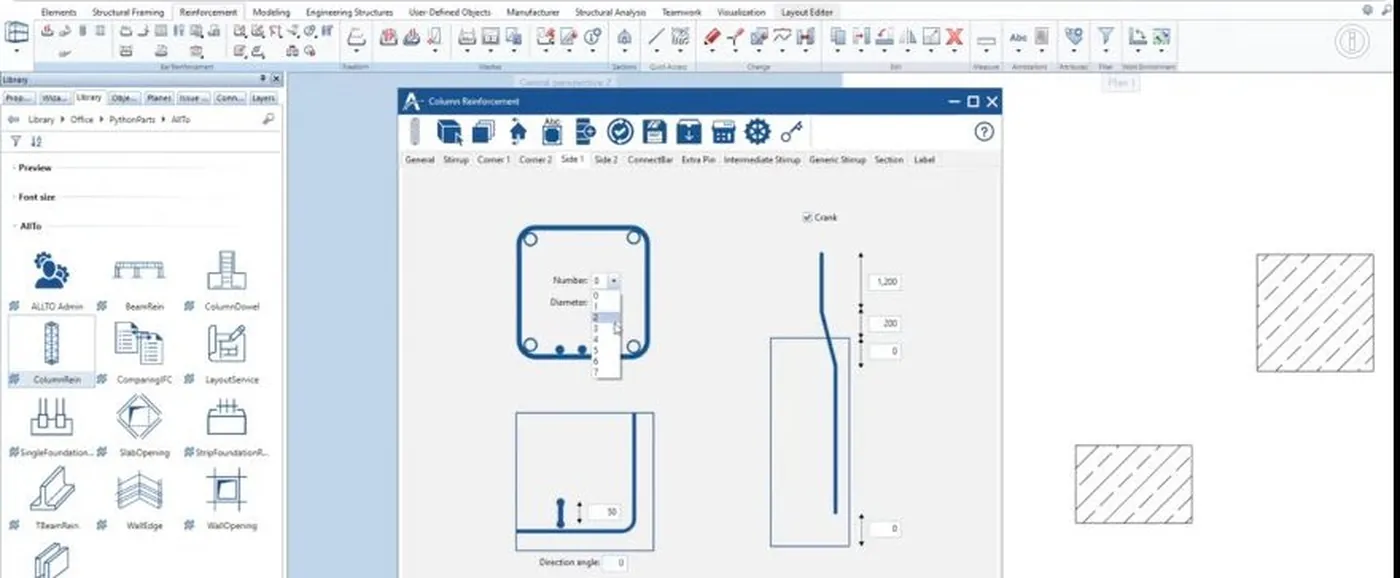

Bočne šipke definiraju se brojem i promjerom na svakoj strani. Zadano se suprotne strane mogu povezati pravilom „isto kao”, ali se to pravilo može isključiti. Tada se pojavljuju odvojene kartice i svaka strana ili kut dobiva vlastitu kombinaciju broja, promjera, početne duljine i povijanja.
Prepoznavanje stupova jednakih dimenzija

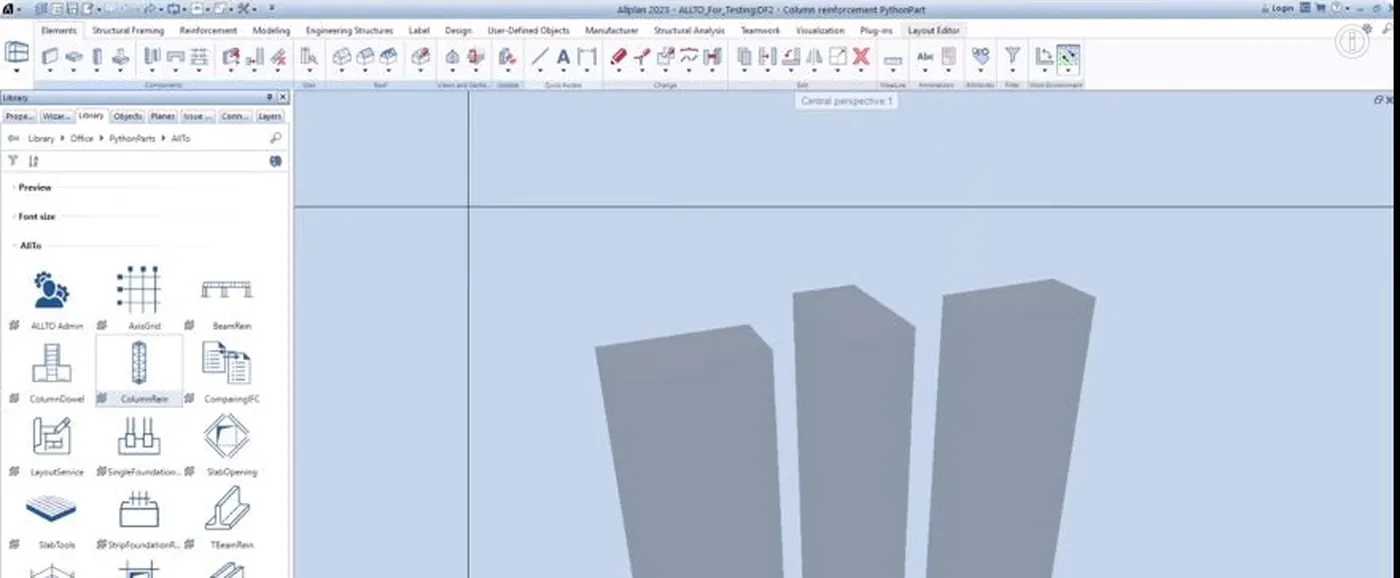

Zasebna funkcija verzije ALLTO 2023 automatski prepoznaje stupove jednakih dimenzija. Vodič pokazuje stupove jednakog presjeka s različitim smjerovima, za koje se mogu primijeniti zajedničke postavke. Time se skraćuje odabir u ponavljajućim etažama ili rasterima, a orijentacija pojedinog stupa ostaje relevantna za smjer armature.
Prijelaz na stup manjeg presjeka

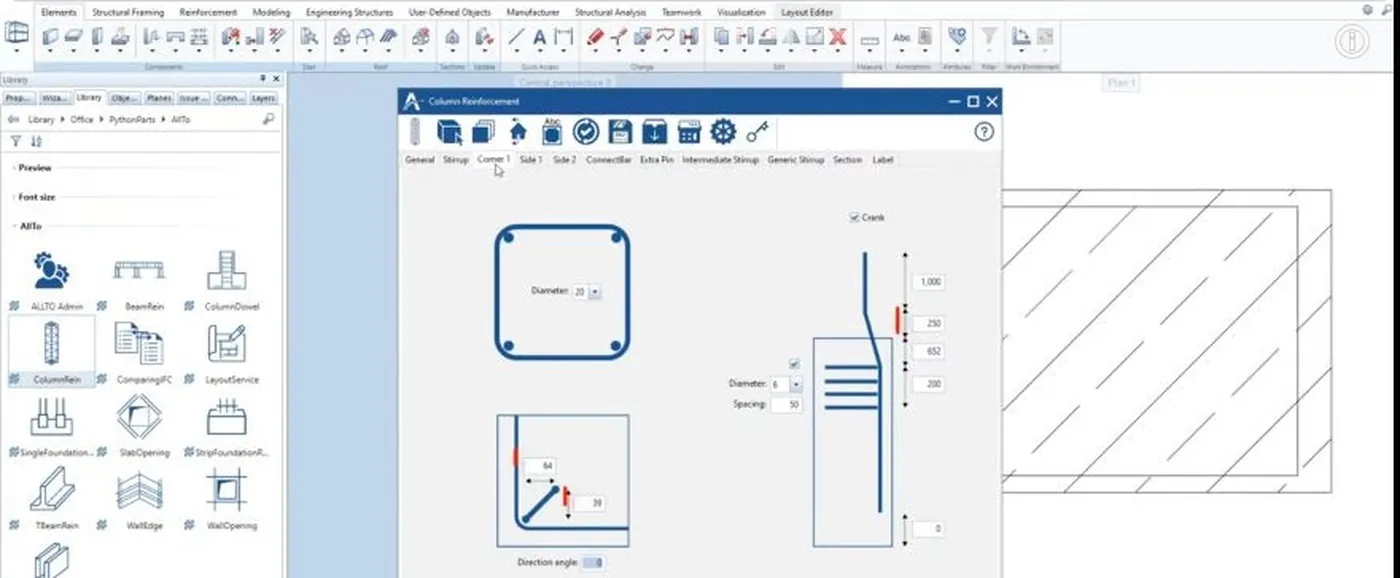

Kod složenog prijelaza najvažniji je odnos dvaju stupova. Funkcija Get Geometry preuzima geometriju donjeg i gornjeg stupa te izračunava duljinu i udaljenost potrebnu za povijanje kutnih i bočnih šipki. U postavkama se prethodno definira armatura gornjeg stupa i način izbjegavanja sudara između dviju skupina šipki.
Geometrijsko izbjegavanje sudara ne potvrđuje samo po sebi dopuštenu zakrivljenost, duljinu sidrenja, preklop ili normativnu nosivost detalja.
Granica geometrijske provjere
Priključne šipke umjesto nastavka bočnih šipki
Bočne šipke mogu završiti prije vrha stupa, a u kartici Connect Bar zatim se dodaju zasebne priključne šipke. Za njih se zadaju količina, promjer, zaštitni sloj, kuke i duljina. Postavke jedne strane mogu se kopirati na druge strane.
Dodatne šipke, međuspone i spone proizvoljnog oblika
Uz glavnu zatvorenu sponu dostupne su tri dodatne mogućnosti:
- Extra Pin: dodatna ukosnica između odabranih bočnih šipki, s vlastitim kukama, promjerom i razmakom ili prilagodbom glavnim sponama.
- Intermediate Stirrup: međuspona između odabranih uzdužnih šipki, također s vlastitim promjerom, kukama i razmakom.

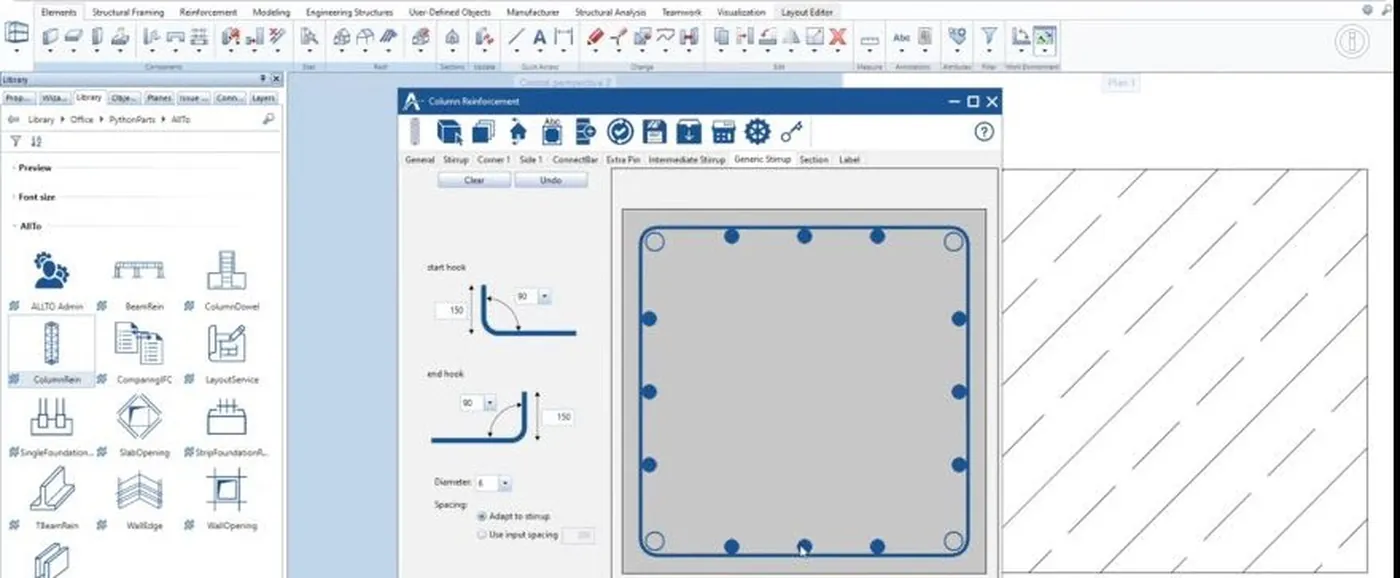

- Generic Stirrup: spona čiji se tijek sastavlja odabirom uzdužnih šipki odnosno rubova u presjeku.
O nazivu: za posljednju je mogućnost hrvatski izraz spona proizvoljnog oblika jasniji od doslovnog „generička spona”, jer opisuje način rada: korisnik slobodno određuje putanju spone oko odabranih šipki.
Uređivanje i grupno ažuriranje
PythonPart se ponovno otvara dvostrukim klikom. Nakon izmjene parametara korisnik pokreće ažuriranje. Ako više PythonPartova ima isti pozicijski naziv, alat ih označava i traži potvrdu grupnog ažuriranja. Drugi način je otvoriti alat, postaviti nove parametre, pokrenuti naredbu Update i upisati pozicijski naziv ciljanih elemenata.
To je kontrolirano parametarsko ažuriranje, a ne promjena bez korisničke potvrde. Nakon svake izmjene treba ponovno pregledati sudare, krajeve šipki, zone spona, presjeke i oznake.
Presjeci stupova
Kartica Section definira naziv stupa, naslov, font, visinsku kotu, dimenzije te jedan ili više poprečnih presjeka. Korisnik zatim odabire stup i položaj dokumentacije u tlocrtu. Rezultat može objediniti uzdužni prikaz i više karakterističnih presjeka na različitim visinama.
Oznake kroz datoteke nacrta
Za oznake se datoteke modela i armature postavljaju u način uređivanja, a datoteka presjeka u aktivni način. U kartici Label određuju se razmak i atributi oznaka za pojedinačne šipke i linearne raspodjele. Zatim se biraju datoteka armature i datoteka presjeka, stup i mjesto prikaza.
Oznake se nakon izrade pomiču, osvježavaju i raspoređuju radi čitljivosti. Zbog toga izraz „automatski presjeci i označavanje” ne bi trebao sugerirati potpuno samostalnu dokumentaciju: alat znatno ubrzava postupak, ali korisnik pokreće naredbe, bira izvore i uređuje završni raspored.
Favoriti, uredske postavke i klase čelika
Komplet parametara može se spremiti kao datoteka favorita i učitati za sljedeći stup. U zajedničkim postavkama biraju se jezik, mjerne jedinice, klasa betona i omjer povijanja te opcija izbjegavanja sudara spona. Katalog poprečnih presjeka izvozi se iz ALLPLAN-a i učitava u Column alat, nakon čega se klase čelika i slojevi mogu odrediti po tipu armature.
Favorit ubrzava ponavljanje uredskog standarda, ali nije zamjena za pregled konkretnog elementa. Posebno treba provjeriti razlikuju li se stupovi samo po dimenzijama ili i po opterećenju, katnosti, sidrenju i detaljima spoja.
Izračun duljine preklopa
Naredba Calculator služi brzom određivanju početne duljine i duljine povijenog dijela za kutne i bočne šipke. Korisnik bira vrstu šipke, a alat računa na temelju odabrane baze podataka. Te se baze mogu uređivati, spremati pod drugim nazivom, preimenovati i brisati.
Naziv funkcije bolje je pisati kao izračun duljine preklopa, jer se ne „izračunava preklop” kao apstraktan detalj, nego potrebna duljina šipke prema podacima u bazi. Prije uporabe treba potvrditi sadržaj i normativnu osnovu aktivne baze.
Preporučeni tijek rada
- Provjerite geometriju stupa i njegov odnos prema stupu iznad i ispod.
- Odaberite stvarnu armaturu ili PythonPart, ovisno o potrebi za kasnijim izmjenama.
- Definirajte zaštitni sloj i tri zone glavnih spona.
- Postavite kutne i bočne šipke te odvojite strane koje zahtijevaju različite parametre.
- Za promjenu presjeka preuzmite geometriju donjeg i gornjeg stupa te provjerite povijanje i sudare.
- Dodajte priključne šipke, ukosnice, međuspone i spone proizvoljnog oblika.
- Spremite provjerenu konfiguraciju kao favorit i primijenite je na odgovarajuće jednake stupove.
- Izradite presjeke i oznake u pripremljenim datotekama nacrta.
- Nakon grupnog ažuriranja provjerite svaki izmijenjeni detalj i osvježite dokumentaciju.
- Provjerite bazu kalkulatora prije prihvaćanja izračunatih duljina preklopa.
Što ostaje na projektantu
Alat treba predstavljati kao pomoć u modeliranju i detaljiranju, a ne kao zamjenu za konstrukcijski proračun i kontrolu detalja:
- Proračun nije uključen. Potrebnu uzdužnu armaturu, spone, sidrenje i vitkost stupa određuje statički proračun. Za dokaz nosivosti tu su IDEA StatiCa Concrete i SCIA Engineer, koje ovaj dodatak ne zamjenjuje.
- Jednake dimenzije nisu jednaki stupovi. Prepoznavanje po presjeku ne razlikuje opterećenje, katnost ni detalje spoja; grupiranje ubrzava odabir, ne odluku.
- Baza kalkulatora je vaša odgovornost. Duljine preklopa dolaze iz baze koju korisnik uređuje, pa treba potvrditi njezin sadržaj i normativnu osnovu.
- Čvor stupa je najgušće mjesto u konstrukciji. Susret s gredama i pločom provjerava se odvojeno, primjerice u Solibri-ju.
- Sučelje je na engleskom. Nazive pozicija i oznaka na hrvatskom netko mora održavati kao interno pravilo modeliranja.
Za predgotovljene stupove vrijede vlastita pravila detaljiranja i proizvodnje: tamo je polazište ALLPLAN Precast.
Kompatibilnost i normativne tvrdnje
Stranica dodatka navodi ALLPLAN 2021–2024+. Proizvođački obrazac danas uključuje verzije do ALLPLAN-a 2026, ali to ne potvrđuje da su svi prikazani alati i funkcije jednako podržani u svakoj verziji od 2021 nadalje. Prije instalacije treba potvrditi točnu kombinaciju izdanja ALLPLAN-a i verzije ALLTO PythonParta.
Tvrdnja „Standard: Eurokod 2” također nije potkrijepljena pregledanom stranicom i videima. Materijali pokazuju parametarsko modeliranje, baze za izračun duljina, klase materijala, slojeve, presjeke i oznake, ali ne prikazuju opseg automatske normativne provjere. Ako se Eurokod 2 navodi u prodajnom opisu, treba objasniti koje se odredbe, nacionalni dodatak i ulazni parametri stvarno primjenjuju. Komercijalne uvjete, uključujući probnu verziju i startup popust, potvrdite s nama neposredno prije kupnje.
Kada je zadatak drukčiji
Stup se ne armira izolirano od ostatka okvira. ALLTO obitelj pokriva i armaturu temelja, armaturu greda, armaturu ploča, armaturu zidova i armaturu okna dizala. Pregled cijele obitelji nalazi se na stranici ALLTO, a ostali dodaci za ALLPLAN na stranici dodataka.
Zaključak
ALLTO Armatura stupova pokriva znatno više od brzog postavljanja četiriju kutnih šipki i jedne raspodjele spona. Najveća je vrijednost u povezivanju geometrije stupa, različitih skupina uzdužne armature, zona spona, prijelaza između katova, priključnih šipki, presjeka i oznaka unutar jednog uredivog PythonParta.
Uz provjerene favorite, ispravnu bazu duljina i disciplinirano ažuriranje nacrta alat može znatno smanjiti ponavljanje, posebno na projektima s velikim brojem stupova jednakih ili sličnih dimenzija.
Želite provjeriti alat na svojem rasteru stupova?
Pripremite jednu etažu stupova, tipski detalj prijelaza na manji presjek i standard presjeka koji predajete, pa zajedno prođimo radni tok i potvrdimo aktualnu kompatibilnost i licencu. Ako želite sami isprobati, na stranici dodatka Armatura stupova dostupna je probna verzija, a studenti i škole mogu koristiti studentske i demo verzije.
O dodatku i izvoru: ALLTO Column Reinforcement PythonPart razvija ALLTO Software, a u Hrvatskoj ga zastupa Baldinistudio. Snimke zaslona i opisi funkcija preuzeti su iz službenih video vodiča proizvođača i koriste se radi prikaza mogućnosti dodatka.
