Standardni tekst dobar je za bilješke, ali nije uvijek dovoljan kada natpis mora postati dio grafike ili modela. Logotip, naslov plana, 3D natpis ili oznaka koja slijedi zavoj traže geometriju kojom se može upravljati kao i drugim elementima nacrta.
ALLPLAN Add-On Grafički tekst (Grafik Text) pretvara slova u vektorske elemente, izrađuje 3D tekst i blok-tekst, generira QR kod te poravnava tekst uzduž krivulje. Dostupan je uz ostale dodatke i proširenja za ALLPLAN.
Ključne činjenice
- Vektorski elementi: linije, kružnice i plohe
- Izgled: obrub, ispuna i sjena
- Prostor: 2D i 3D tekst
- Dugi sadržaj: blok-tekst s inteligentnim prijelomom rečenica i slogova
- Posebne funkcije: QR kod i tekst po krivulji
- ALLPLAN: službeno podržane verzije 2024 i novije
- Probna verzija: 14 dana besplatno
- Jezici sučelja: uz njemački, engleski, francuski, talijanski, španjolski i turski dostupan je i hrvatski
Kada tekst postaje geometrija
Grafički tekst nije samo drugačiji font. Nakon pretvorbe slova postaju vektorski elementi koji se mogu prikazati obrubom i ispunom, dobiti sjenu ili se izvesti kao 3D geometrija. To omogućuje grafički bogatije naslove, natpise na pročeljima, prostorne oznake i elemente prezentacije.
Blok-tekst bez ručnog slaganja redaka
Za duže tekstove dodatak stvara poravnati blok-tekst i prilagođava ga zadanoj visini i širini. Službeni opis navodi inteligentni prijelom rečenica i slogova. Time se izbjegava ručno premještanje svakog retka kada se promijeni širina tekstualnog bloka.
Ovu funkciju vrijedi koristiti za grafičke opise i prezentacijske ploče, ali za tehničke napomene treba zadržati čitljivu veličinu slova i provjeriti pravila prijeloma hrvatskog teksta.
Tekst koji slijedi krivulju

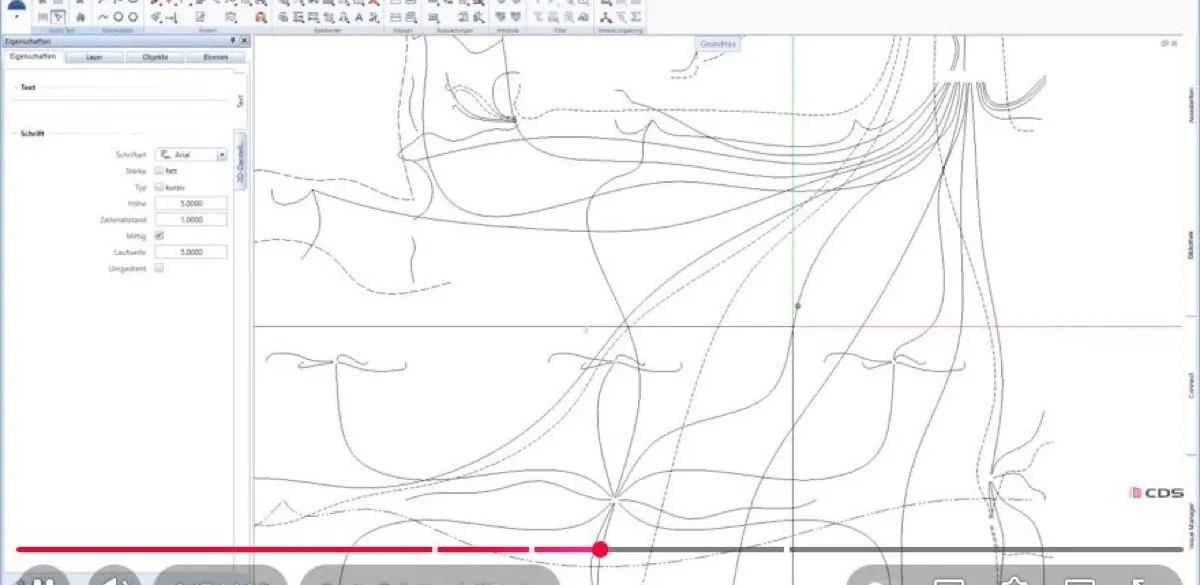

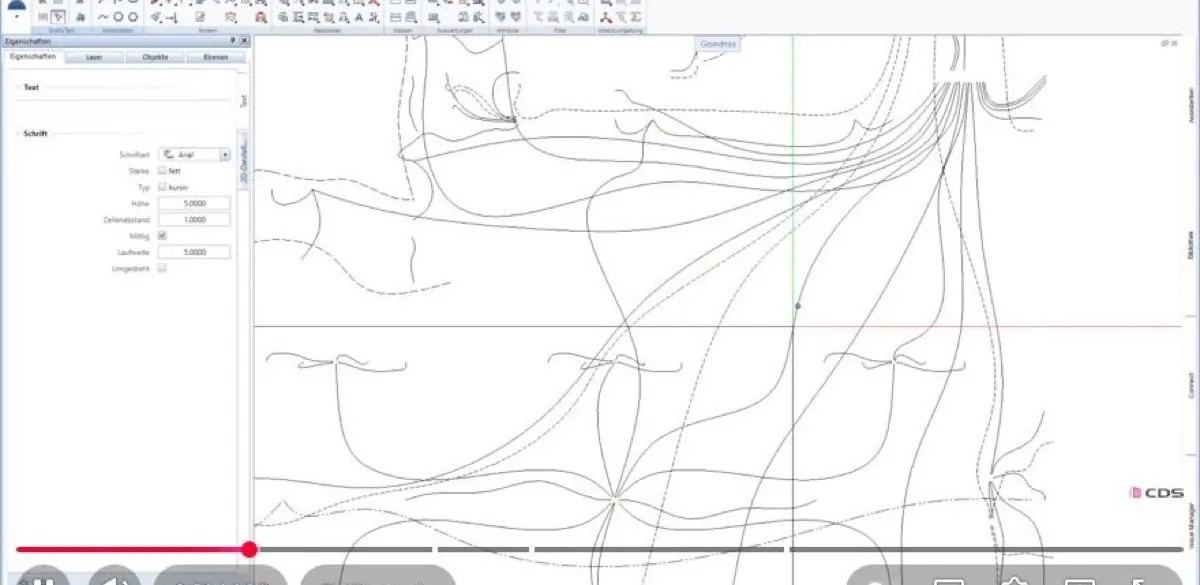

Drugi video prikazuje postavljanje teksta uzduž postojeće krivulje. Poglavlja obuhvaćaju uvod, postavku razmaka znakova, drugi red teksta i završni pregled. Time se natpis može prilagoditi kružnom, lučnom ili slobodno oblikovanom grafičkom elementu.
Razmak znakova posebno je važan na malim radijusima: premalen razmak uzrokuje sudaranje, a prevelik prekida vizualni kontinuitet. Prije konačne potvrde treba provjeriti početnu točku, smjer krivulje i čitljivost s predviđene udaljenosti.
QR kod iz teksta
Aktualna CDS funkcijska tablica uključuje izradu QR koda iz teksta. To može povezati tiskani plan s uputama, katalogom, zapisnikom ili drugom mrežnom lokacijom. Prije objave treba provjeriti radi li kod nakon izvoza u PDF i ispisa u stvarnom mjerilu.
Preporučeni radni tok
- Dovršite i lektorirajte sadržaj.
- Odaberite funkciju: grafički tekst, blok-tekst, QR kod ili tekst po krivulji.
- Zadajte font, veličinu i parametre prikaza.
- Za tekst po krivulji provjerite smjer, početnu točku i razmak znakova.
- Izradite vektorsku ili 3D geometriju.
- Provjerite čitljivost u mjerilu plana i u izvoznom PDF-u.
Za ostatak grafičke pripreme nacrta u istoj obitelji CDS dodataka pomažu Grafika linija, Površinska grafika i 3D kote.
Pogledajte demonstracije

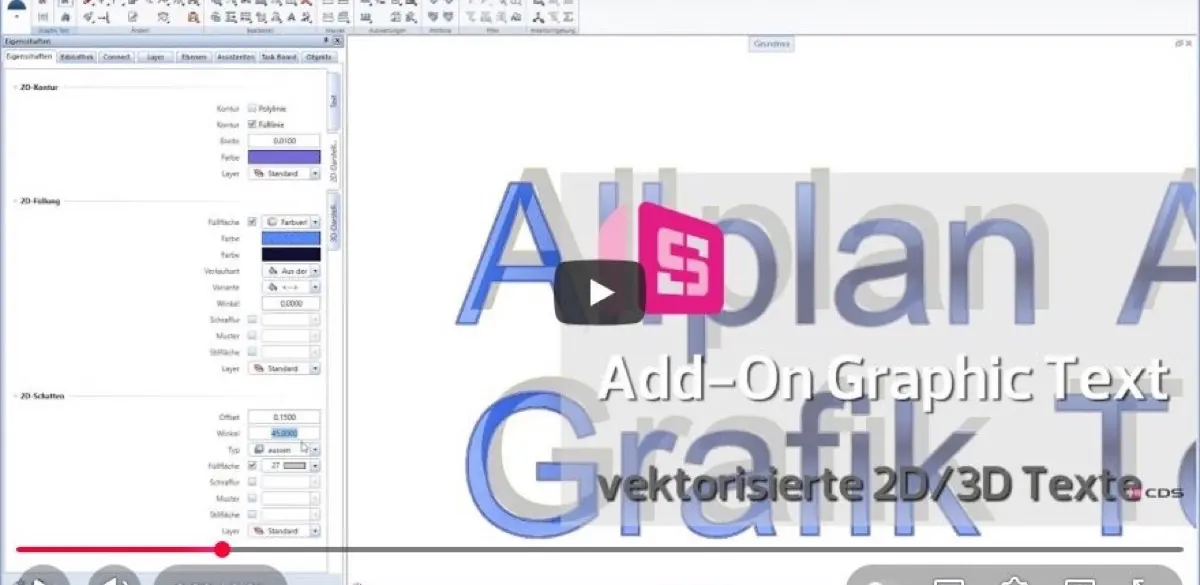

Prvi video prikazuje vektorizirani 2D i 3D tekst, drugi poravnanje natpisa uzduž krivulje s drugim retkom.
Želite grafički tekst u vlastitim nacrtima?
Pripremite tipičan naslov plana, natpis ili oznaku koju želite pretvoriti u geometriju, pa zajedno prođimo kroz mogućnosti. Probnu verziju na 14 dana preuzmite na stranici dodatka Grafički tekst, a škole i studenti mogu koristiti studentske i demo verzije.
