Okvirni zid nije samo niz stupova. Otvori traže nadvoje i ojačanja, rubovi vlastite profile, obloga unutarnju i vanjsku organizaciju. Svaka promjena arhitektonskog zida mora se pouzdano prenijeti na potkonstrukciju.
ALLPLAN Add-On Okvirna konstrukcija, izvorno Ständerwerk, namijenjen je detaljnom planiranju suhomontažnih i drvenih okvirnih konstrukcija do razine LOD 400. Povezuje potkonstrukciju s arhitektonskim zidom te automatizira raspored profila, obradu otvora, obloge i ažuriranja. Dostupan je uz ostale dodatke i proširenja za ALLPLAN.
Ključne činjenice
- Namjena: suhomontažne i drvene okvirne konstrukcije
- Razina detalja: do LOD 400
- Veza sa zidom: prepoznavanje slojeva, rubova, otvora i referenci
- Elementi: stupovi, rubni profili, poprečne grede, nadvoji, ojačanja i obloge
- Ažuriranje: automatsko ili ručno nakon promjene referenciranog zida
- Dokumentacija: strukturirani 2D i 3D spremnici, presjeci i izvještaji
- ALLPLAN: službeno podržane verzije 2024 i novije
- Probna verzija: 14 dana besplatno
- Jezici sučelja: uz njemački i engleski dostupan je i hrvatski
Od arhitektonskog zida do potkonstrukcije
Dodatak može prepoznati najdeblji sloj zida i uzeti u obzir kose rubove te poligonalne elemente. Potkonstrukcija se može stvoriti zasebno ili umetnuti u postojeći zid. Referenca ostaje važna jer omogućuje kontrolirano ažuriranje nakon arhitektonske izmjene.
Službena paleta funkcija dijeli rad na područja za konstrukciju, rubne profile, profile otvora i poprečne elemente, ispunu te oblogu. Takva podjela olakšava razlikovanje elemenata koji imaju različitu ulogu u proizvodnji i izvještajima.
Raster stupova s kontroliranim početkom
Rasterski stupovi mogu se pokrenuti, pomicati i ograničiti. Početna točka i odmak nisu kozmetički parametri: oni određuju gdje će završiti uski ostatak i hoće li raspored biti povoljan uz kut, otvor ili spoj zida.
Dodatak podržava i distribuirane rastere, kontrolu malih završnih traka te dijagonalne elemente. Kod složenih geometrija treba provjeriti je li automatski raspored u skladu s odabranim sustavom proizvođača i pravilima izvedbe.
Otvori, nadvoji i ojačanja
Na otvorima se mogu automatski dodati poprečne grede, nadvoji i profili ojačanja, uključujući bočna ojačanja vrata. Visinska i duljinska ograničenja mogu ovisiti o otvorima, a preklapajuće otvore treba obraditi kontrolirano.
To je jedna od ključnih razlika između grafičkog niza linija i proizvodno korisnog modela: element zna zašto se nalazi uz otvor i može se strukturirati za 2D i 3D prikaz te izvještavanje. Ista logika vrijedi i u konstrukterskom radnom tijeku.
Promjena zida i pouzdano ažuriranje

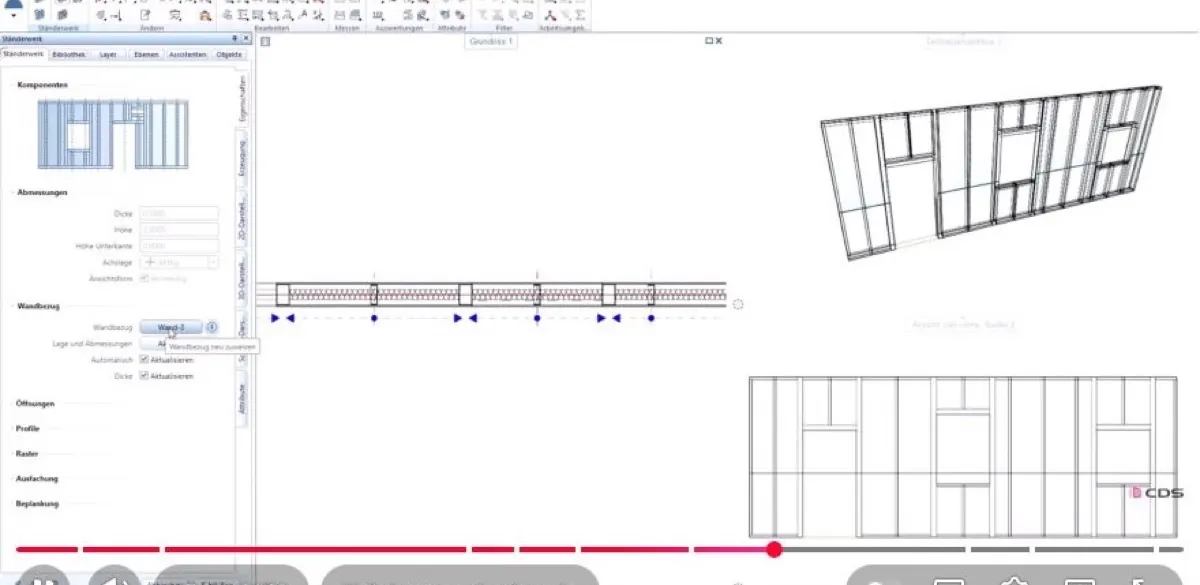

Nakon pomicanja otvora, promjene duljine ili korekcije ruba zida potkonstrukciju treba ažurirati. CDS navodi automatski i ručni način ažuriranja referenciranih zidova, uz kontrole u paleti.
Automatsko ažuriranje ubrzava iteracije, ali prije predaje modela treba pregledati kritične otvore, završne profile i presjeke. Ručni način može biti prikladniji kada projektant želi najprije procijeniti posljedice veće arhitektonske promjene.
Kosi zidovi i potkrovlje

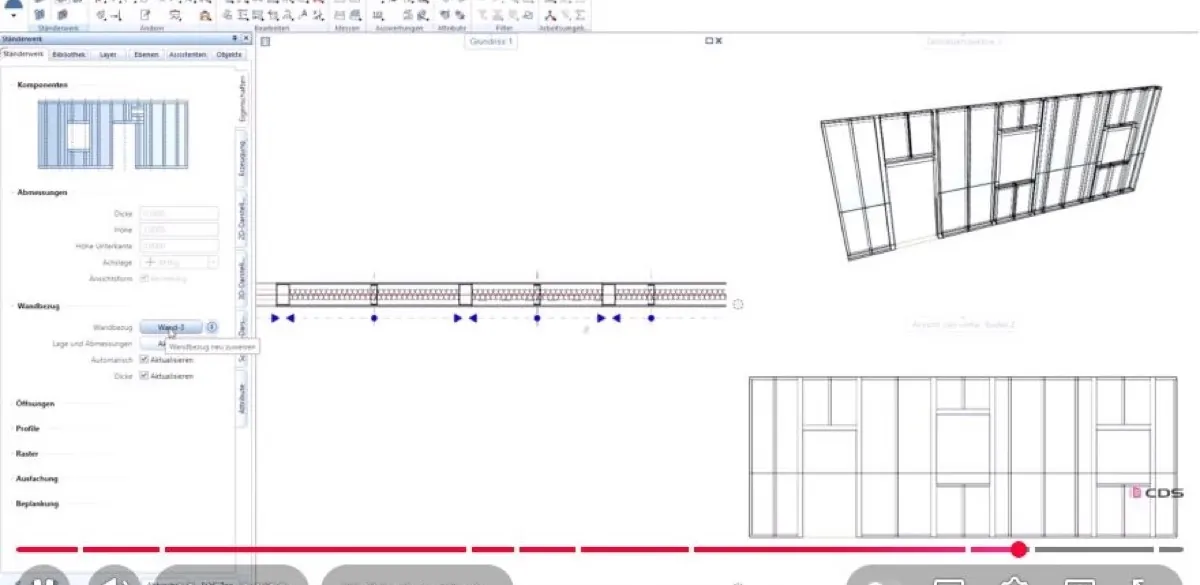

Poglavlje „Wall in the attic” prikazuje situaciju u kojoj gornji rub zida nije vodoravan. Službeni opis potvrđuje da dodatak uzima u obzir kose rubove i poligonalne elemente. To je važno za zabatne zidove i potkrovlja, gdje svaki stup može imati drugu duljinu.
Obloge, prikazi i izvještaji
Unutarnja i vanjska obloga mogu se dodati uz 2D prikaz. CDS navodi rezanje i dijeljenje dasaka i ploča, uključujući pomaknuti uzorak, kontrolu dimenzije i početka rastera te uredne presjeke obloga i profila.
Strukturirani spremnici odvajaju 2D i 3D elemente, a izvještaji s matricom pomažu dokumentiranju. Kvaliteta izvještaja ipak ovisi o dosljednim materijalima, formatima i atributima, pa uredski standard treba postaviti prije masovne primjene.
Preporučeni tijek rada
- Modelirajte arhitektonski zid i provjerite slojeve i otvore.
- Odaberite referentni sloj i definirajte rubne profile.
- Postavite raster stupova, početnu točku i odmake.
- Dodajte profile otvora, nadvoje, poprečne elemente i ojačanja.
- Definirajte obloge i njihov raspored.
- Provjerite 2D, 3D i presječne prikaze.
- Nakon promjena zida pokrenite kontrolirano ažuriranje i pregledajte izvještaje.
Za srodne zadatke u istoj obitelji CDS dodataka postoje Allplan Čelik za čelične profile i spojeve, Promjenjivi presjeci za elemente s promjenjivim presjekom i Inspektor količina za vrednovanje količina.
Pogledajte demonstraciju
Video CDS Bausoftware AG daje pregled cijelog radnog tijeka, od prepoznavanja slojeva zida do ažuriranja nakon izmjene i zida u potkrovlju.
Želite isprobati alat na vlastitom tipu zida?
Pripremite tipičan zid, sustav profila i očekivane izvještaje, pa zajedno prođimo kroz radni tijek prije uvođenja u uredski standard. Probnu verziju na 14 dana preuzmite na stranici dodatka Okvirna konstrukcija, a škole i studenti mogu koristiti studentske i demo verzije.
O dodatku i izvoru: Ständerwerk razvija CDS Bausoftware AG, a u Hrvatskoj ga pod imenom Okvirna konstrukcija zastupa Baldinistudio. Snimke zaslona preuzete su iz službene video demonstracije proizvođača i koriste se radi prikaza mogućnosti dodatka.
