ALLPLAN Čelik: Profili, spojevi i obloge u jednom modelu

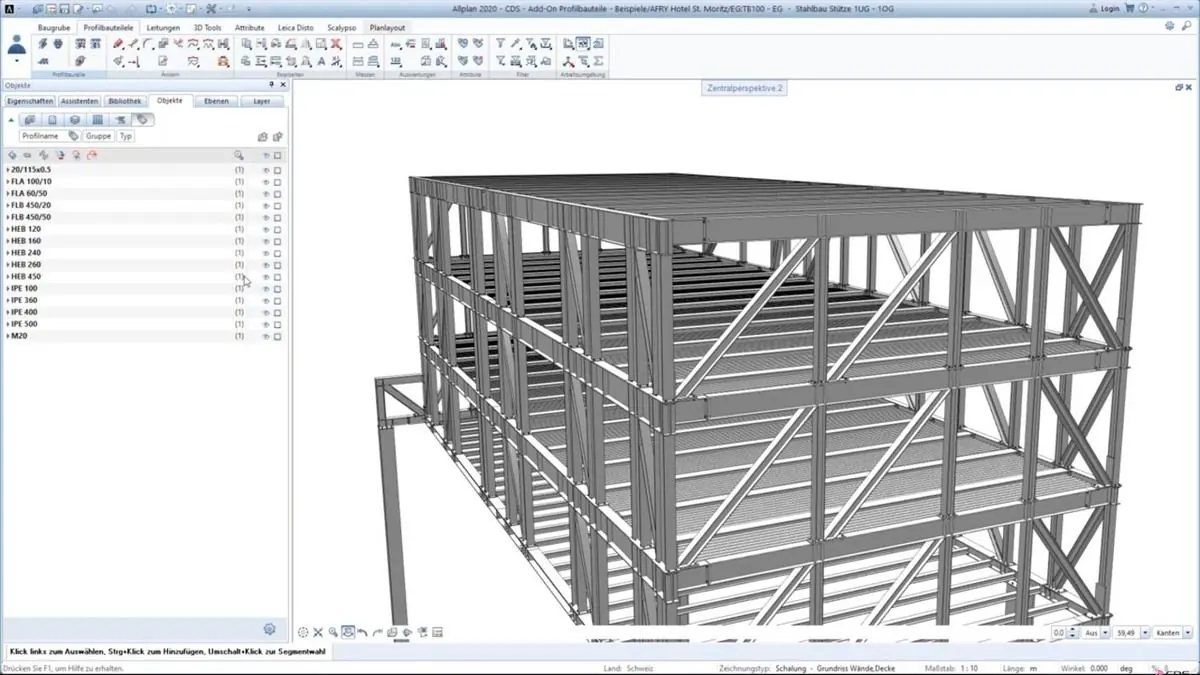

Čelična hala nije samo skup greda i stupova. Profili, rezovi, ukrute, spojne ploče, vijci i krovna obloga moraju ostati usklađeni dok se projekt mijenja. Kada su ti dijelovi modelirani kao nepovezana 3D tijela, svaka izmjena otvara novi krug ručnog popravljanja geometrije, atributa i nacrta.

CDS Bausoftware za taj zadatak nudi ALLPLAN Add-On Profilbauteile, koji kod nas nosi ime Allplan Čelik. Dodatak je namijenjen preglednom 3D BIM projektiranju čeličnih konstrukcija do LOD 350: od industrijskih hala i krovnih rešetki do parametarskih spojeva, trapeznih limova i sendvič panela. U Baldinistudiju ga nudimo uz ostale dodatke i proširenja za ALLPLAN.

Jedan parametarski sustav umjesto ručnog krpanja geometrije

Dodatak ne svodi čelične elemente na neinteligentna 3D tijela. Profilni tip, presjek, orijentacija, duljina i drugi parametri ostaju dostupni za naknadnu izmjenu. Promjene se mogu provoditi ručkama, višestrukim uređivanjem ili izmjenom točaka kroz više elemenata.

To je važno kada se pomakne os nosača, promijeni visina rešetke ili treba prenijeti postavke s provjerenog elementa. Favoriti i funkcija prijenosa svojstava „pipetom” pomažu da se ista pravila dosljedno primijene na ostatak modela, što je tipičan zahtjev u konstrukterskom tijeku rada.

Praktična vrijednost: element ostaje nositelj geometrije i podataka. Tip profila, duljina, površina, volumen i težina mogu se označavati i vrednovati.

Zašto parametarski element, a ne 3D tijelo

Od HEA i IPE profila do slobodnih presjeka

Baza s više od 16.900 profila obuhvaća I, U, Z, T i L profile te okrugle i pravokutne presjeke. Uključene su lokalne i međunarodne serije kao što su HEA, IPE, UNP, ROR, FLA i HEBT. Kada standardni presjek nije dovoljan, moguće je definirati slobodni profil, primjerice Larssen ili hladno oblikovani presjek.

Profil se može proizvoljno orijentirati i rotirati u prostoru. Na početku i kraju elementa mogu se zadati proizvoljni rezovi. U presjek je moguće dodati pravokutne, poligonalne ili kružne perforacije, kao i slobodne izreze u vodoravnom i okomitom smjeru.

Za konstrukcijske detalje dostupne su ukrute, priključne prirubnice, spojna rebra, vute i usjeci. Napeti elementi mogu sadržavati zatezač ili zateznu čahuru, a prijelazi se mogu oblikovati vijčanom glavom ili vilicom. Priključci mogu preuzeti kut nosača ili drugog 3D elementa, što olakšava rad na kosim i prostorno složenim sklopovima.

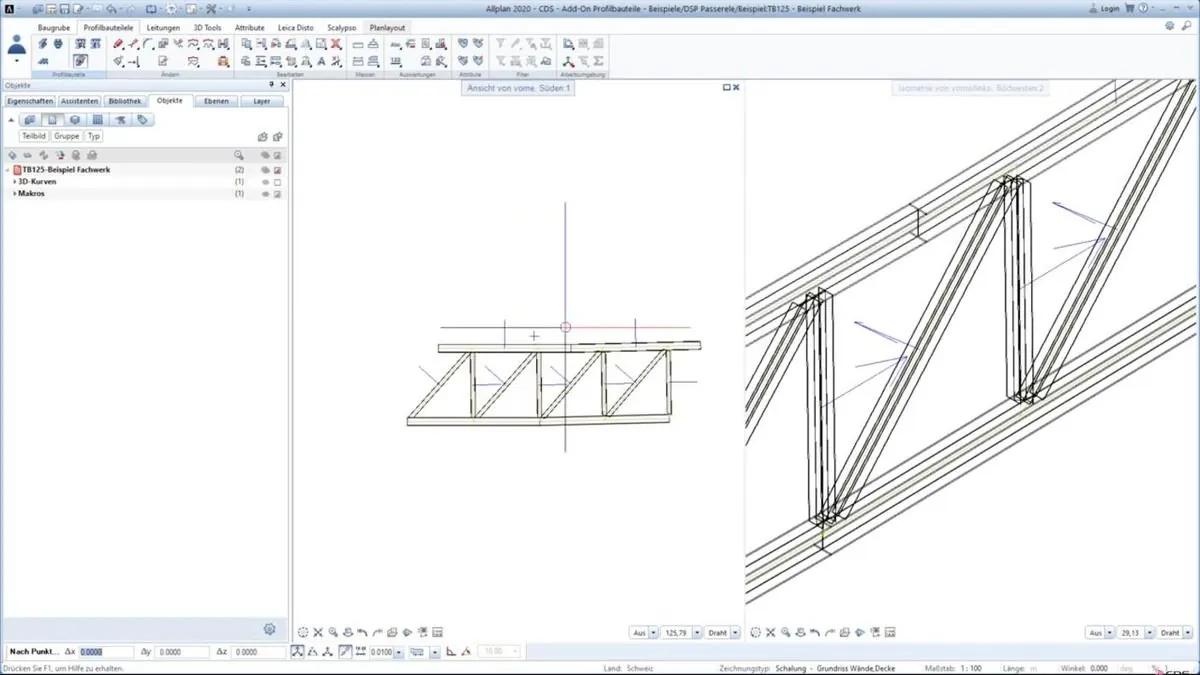

Parametri ostaju dostupni i nakon modeliranja

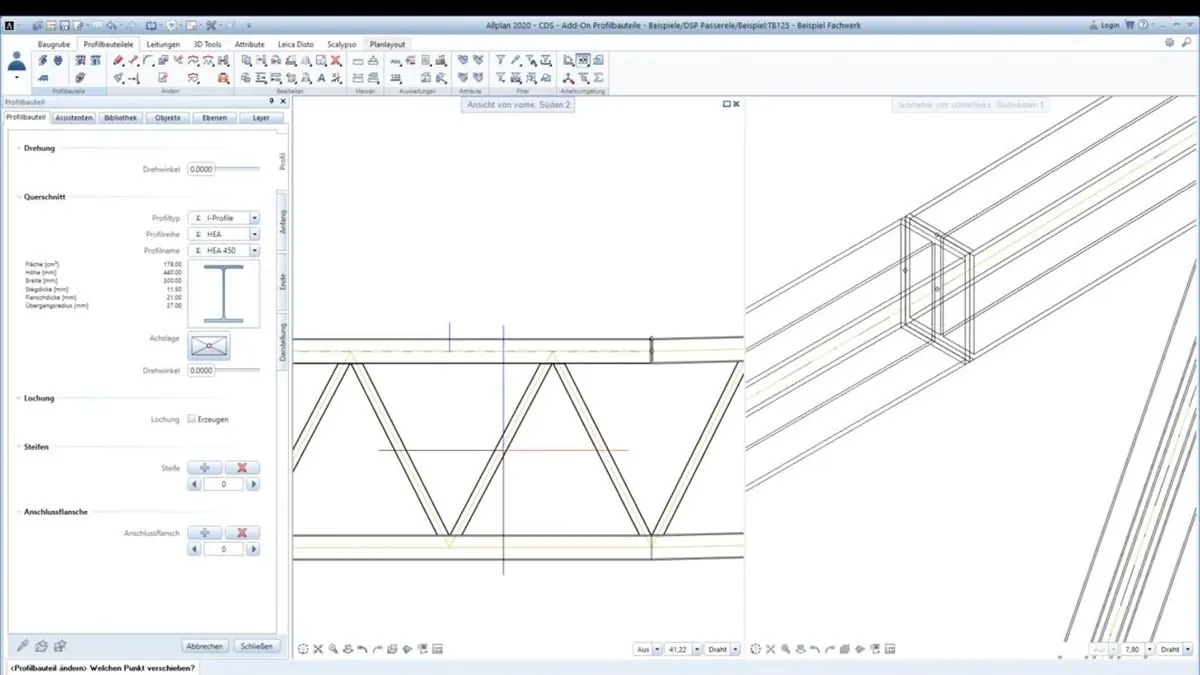

Na snimci se dobro vidi da se profilni element ne završava trenutkom postavljanja. U paleti se naknadno mijenjaju presjek, orijentacija, položaj, otvori, ukrute i priključne prirubnice. Promjena jedne točke može se prenijeti kroz više dijelova rešetke, bez ponovnog stvaranja svakog pojedinačnog elementa.

Takav pristup posebno pomaže u ranim i srednjim fazama projekta, kada raspored konstrukcije još nije potpuno zamrznut. Model može ostati pregledan, ali dovoljno detaljan za koordinaciju, količine i čitljive prikaze.

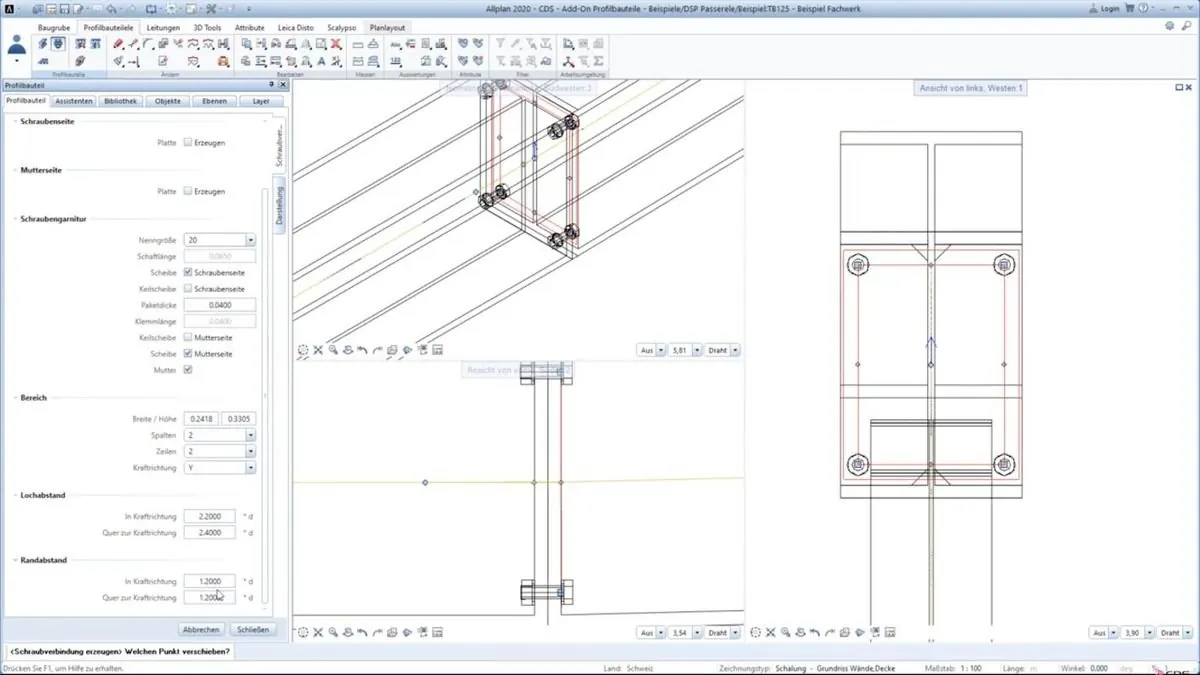

Vijčani spoj nije samo niz krugova u nacrtu

Funkcija vijčanog spoja obuhvaća sklop vijka, duljinu tijela, podloške, klinaste podloške, steznu duljinu i maticu. Spoj se može slobodno postaviti i rotirati u prostoru. Razmaci rupa i rubova zadaju se u smjeru sile i poprečno na njega.

Pojedini vijci mogu se uključiti ili isključiti. Na strani glave vijka i na strani matice moguće je dodati spojne ploče i rebra. To je praktično kada pravilni raster treba prilagoditi geometriji profila, izrezu ili stvarnom položaju priključka.

Izvještaji mogu obuhvatiti broj i tip vijaka, volumen i težinu, zajedno s priključnim pločama. Time spoj nije samo grafički detalj, nego strukturirani dio BIM modela.

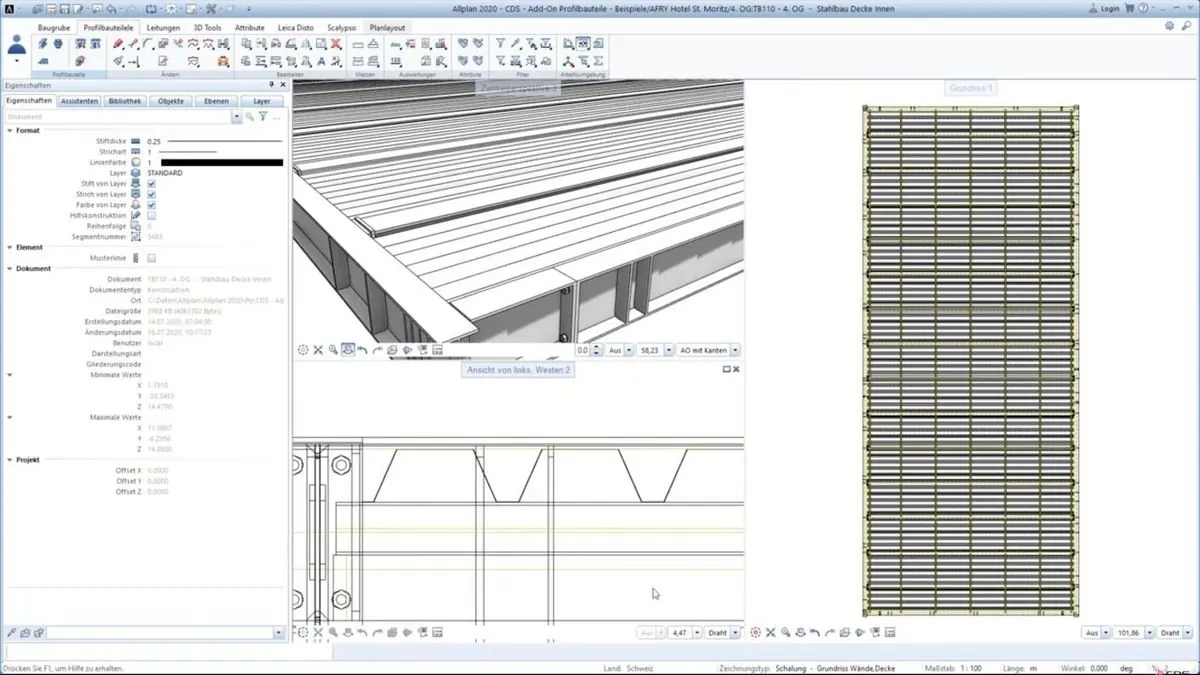

Profilni limovi i sendvič elementi prate konstrukciju

Isti dodatak obuhvaća trapezne i valovite limove, otvore u plohama te sendvič elemente za zidove i krovove. Različite LOD reprezentacije omogućuju da se u radnoj fazi koristi pregledniji prikaz, a detaljnija geometrija uključi kada je potrebna za koordinaciju ili prezentaciju.

Time se primarna čelična konstrukcija, sekundarni nosači i ovojnica ne moraju obrađivati u potpuno odvojenim postupcima. Posebno kod hala to olakšava provjeru geometrije krova, rastera i dodira obloge s nosivim elementima.

Pretvorba postojećih ALLPLAN elemenata

Rad ne mora uvijek početi od nule. Proizvođač navodi mogućnost pretvaranja postojećih ALLPLAN konstruktivnih elemenata, 3D tijela i općih 3D tijela, stupova, čeličnih i drvenih elemenata te SmartParts i PythonParts objekata u profilne elemente.

To je korisno kada je projekt već započet standardnim ALLPLAN alatima ili kada je u model uvezena geometrija koju treba pretvoriti u elemente s pravilima i atributima dodatka.

Količine, atributi i IFC

Za profilne elemente mogu se vrednovati volumen, težina, površina, tip profila i duljina. Priključni dijelovi poput ukruta, rebara, čeonih i baznih ploča mogu se analizirati zasebno.

IFC razmjena koristi standardno ALLPLAN sučelje. Atributi koje dodatak automatski dodjeljuje elementima mogu se izvesti, a proizvoljni dodatni atributi ostaju sačuvani pri izmjenama. Od verzije 2 priključni dijelovi, primjerice ploče, rebra i ukrute, mogu se izvoziti kao zasebni IFC objekti. O tome zašto je dosljedna klasifikacija važnija od samog izvoza pisali smo u članku o IFC standardizaciji u praksi.

Što dodatak ne radi

Ovdje je važno ostati precizan. CDS izričito navodi da Profilbauteile ne uključuje:

Kada Allplan Čelik donosi najviše vrijednosti

Dodatak je posebno smislen kada projekt uključuje industrijske hale, krovne konstrukcije, rešetkaste nosače i ponavljajuće spojeve te kada će se geometrija mijenjati tijekom projekta. Najviše koristi donosi uredima koji žele:

• parametrizirati profile i priključne detalje
• zadržati čitljive atribute i količine
• modelirati vijke, spojne ploče i rebra kao strukturirane elemente
• uključiti profilne limove i sendvič panele u isti BIM tijek rada
• ponovno koristiti provjerene postavke putem favorita i prijenosa svojstava

Ako je zadatak drukčiji, u istoj obitelji CDS dodataka postoje srodni alati: Okvirna konstrukcija za okvirne sklopove, Promjenjivi presjeci za elemente s promjenjivim presjekom i Zakrpa (PatchWork) za zakrivljene plohe i vanjsko uređenje.

Pogledajte cijeli postupak

Video CDS Bausoftware AG traje 12:07 i prikazuje konstrukciju, rešetkaste nosače, priključke, vijčane spojeve i profilne limove.
