Kod zemljanih radova nije dovoljno samo prikazati konačan oblik građevinske jame. Projektant mora povezati geodetsku podlogu, različite razine dna, pokose, radni prostor, temelje, instalacijske rovove, slojeve tla i nasipe. Nakon svake izmjene mora ponovno provjeriti model, količine i nacrte.

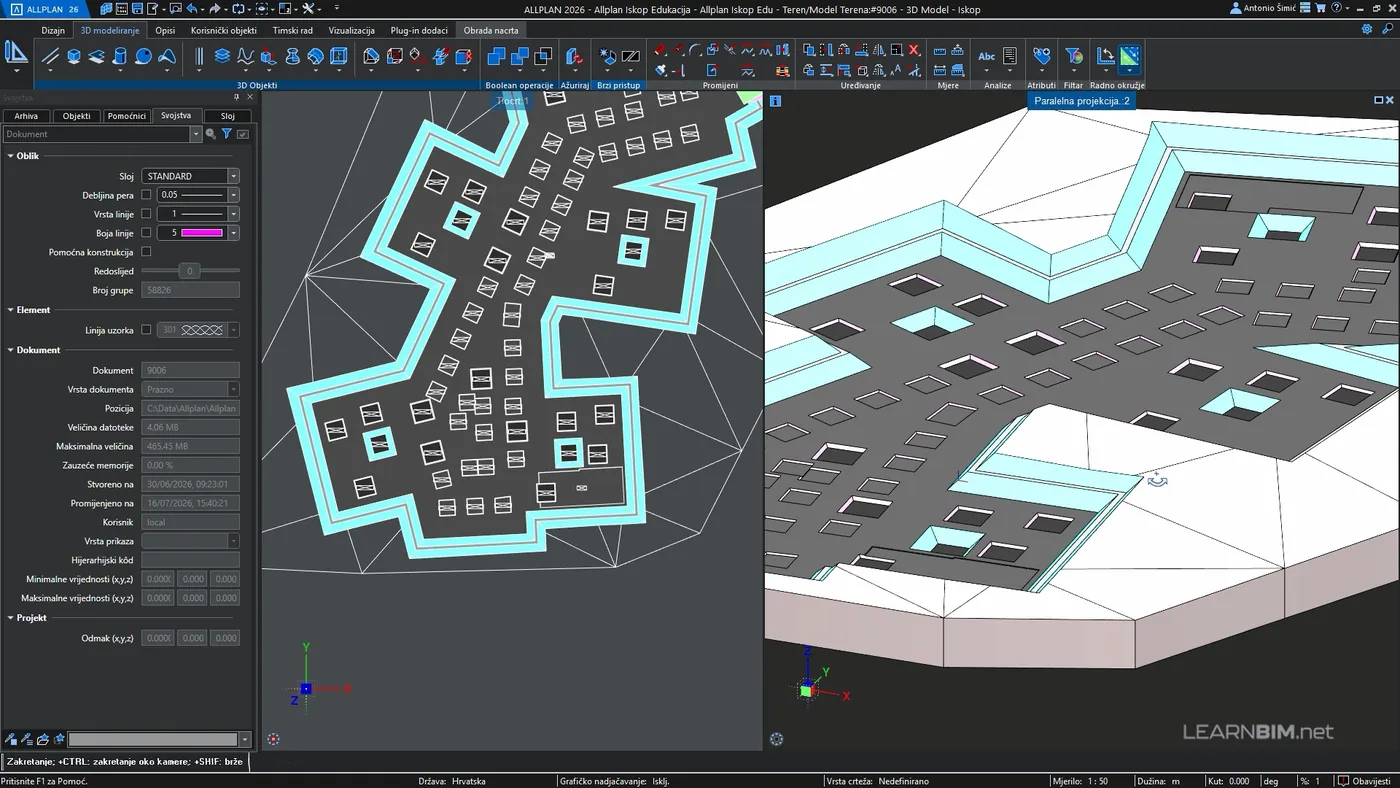

Allplan Iskop objedinjuje te zadatke u parametarskom modelu terena. Iz istog modela mogu se izvesti 2D prikazi, 3D tijela iskopa i nasipa, količine po etapama i slojevima tla te nacrti pripremljeni za ispis.
Dodatak razvija CDS Bausoftware iz Švicarske, kao dio CDS obitelji dodataka za ALLPLAN, a u Hrvatskoj ga zastupa i podržava Baldinistudio. Tehničke podatke i probnu verziju na 14 dana naći ćete na stranici Allplan Iskop, a pregled cijele ponude na stranici ALLPLAN Plugin.
Ključni podaci
- Verzije: ALLPLAN 2024 i novije (verzija 3)
- Jezici sučelja: uz njemački, engleski, talijanski i francuski dostupan je i hrvatski
- Područje: teren i iskopi, geodezija i uređenje okoliša
- Podaci i izvoz: DGM model terena, uvoz geodetskih podataka, izvoz za GPS vođenje bagera, ALLPLAN izvještaji i Excel
- Probna verzija: 14 dana
Ključne mogućnosti
- izrada terena iz visinskih točaka, 3D ploha ili postojećih 3D tijela
- modeliranje temelja samaca, plošnih, širokih, kosih i linijskih iskopa
- zasebni pomaci i nagibi za pojedine rubove iskopa
- parametarsko usklađivanje međusobno povezanih elemenata
- modeliranje bermi, slojeva tla i nasipa
- prilagodljiv 2D i 3D prikaz s bojama, izohipsama, uzorcima i strelicama nagiba
- izvoz 2D linija, 3D površina i volumenskih tijela
- izvještaji količina po elementu, etapi i sloju tla
- priprema nacrta u boji, smanjenom intenzitetu ili crno-bijelom prikazu
Jedan model iz različitih podloga
Početna geometrija ne mora uvijek stići u istom obliku. Geodetska podloga često sadrži visinske točke, dok se u drugim projektima dobije već formirana 3D površina ili tijelo. Allplan Iskop može iz sva tri tipa podataka izraditi model terena.

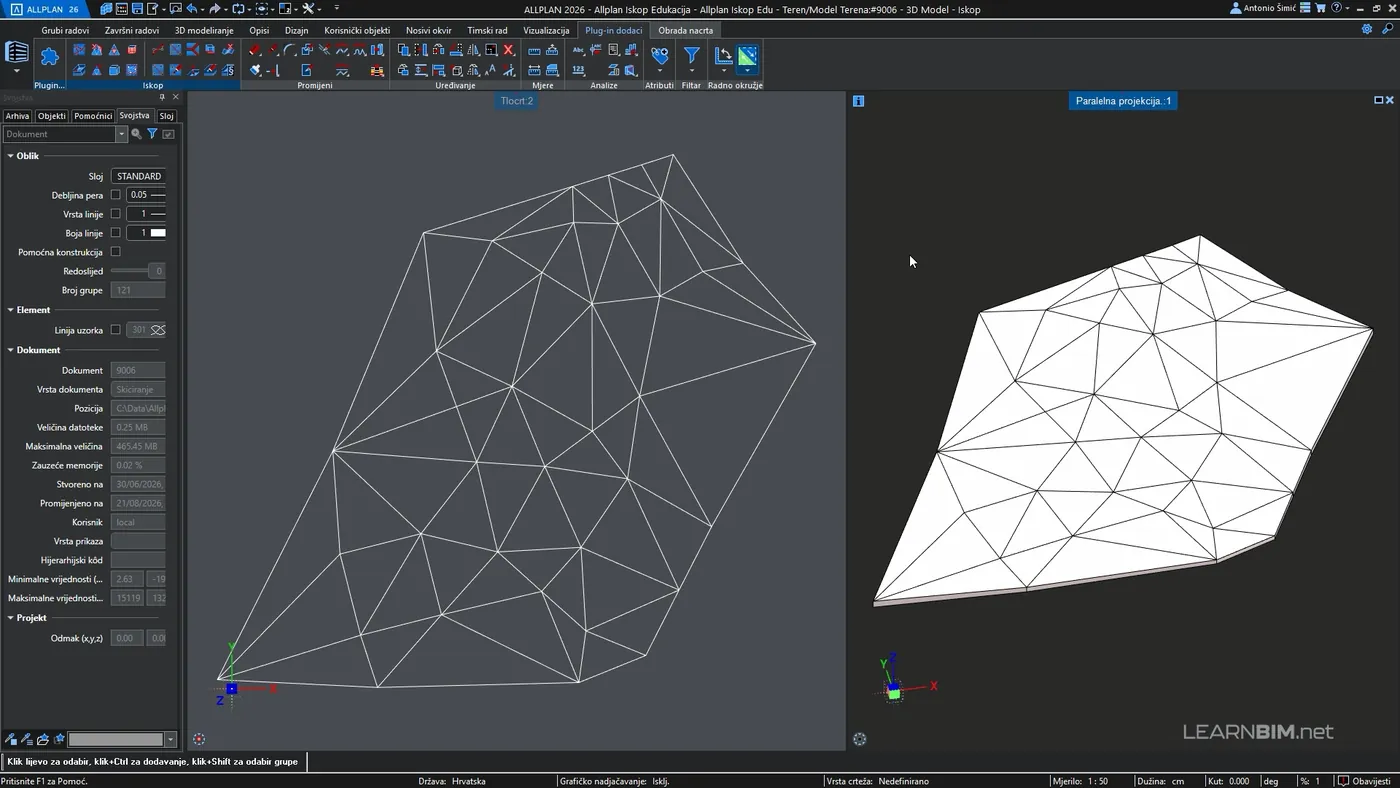

Kod unosa visinskih točaka dodatak ih povezuje u trokutastu mrežu. Izvornu podlogu pritom je moguće sačuvati za kasniju kontrolu. Ako je dostupna ravninska 3D ploha ili 3D tijelo, njihova se geometrija može izravno preuzeti bez ponovnog ručnog crtanja.
To je važna početna prednost: isti radni proces može se nastaviti neovisno o formatu ulazne geometrije.
Parametarski iskop nije samo izrez u terenu
Svaki element iskopa ima vlastitu geometriju i skup parametara: naziv, skupinu, visinu, pomak za radni prostor, kut pokosa te postupak dodavanja ili uklanjanja materijala. Element se može unijeti točkom, polilinijom ili poligonom, ali i preuzimanjem geometrije postojećeg elementa.

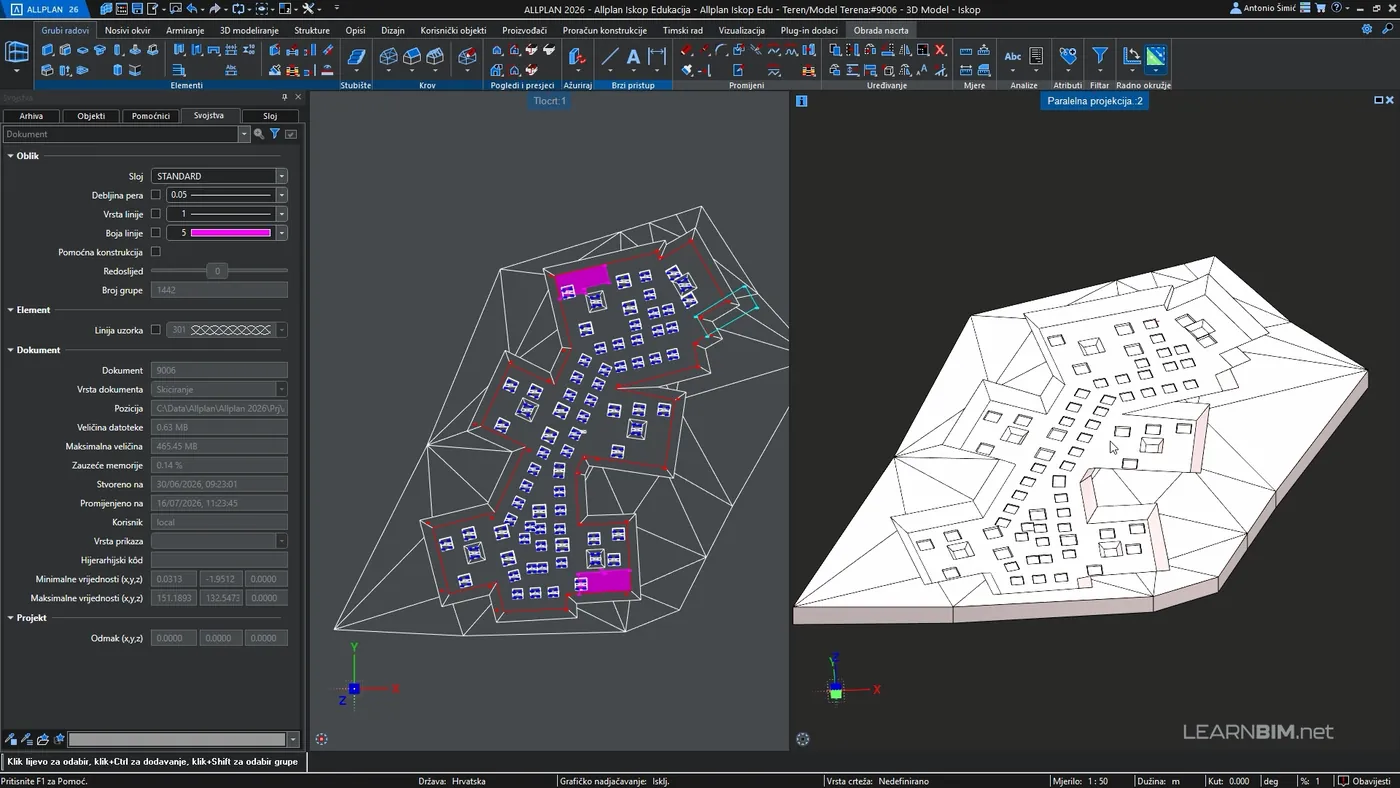

Temelji samci dobar su primjer repetitivnog rada. Dok je alat aktivan, vrijednosti visine, pomaka i nagiba mogu se prenijeti na sljedeće elemente. Nakon unosa više temelja njihovi se atributi mogu urediti grupno, umjesto pojedinačno.
Široki iskop može se definirati poligonom, iz 2D ispune složene konture ili preuzimanjem donje plohe modela građevine. Posljednja mogućnost posebno je korisna kod nepravilne geometrije jer iskop automatski prati oblik objekta.
Redoslijed elemenata određuje i rezultat količina
Kada se više iskopa preklapa, njihov poredak nije samo organizacijsko pitanje. Dodatak ih obrađuje redom iz tablice. Ako se temelji samci izračunaju prije širokog iskopa, njihove količine mogu obuhvatiti volumen koji zapravo pripada širokom iskopu.
Rješenje je postaviti široki iskop na vrh prioriteta. Najprije se tada oduzima njegov volumen, a temelji dobivaju samo stvarnu dodatnu dubinu ispod njegova dna. Tako se usklađuju geometrijski prikaz i kasniji obračun količina.
Redoslijed treba pratiti stvarnu logiku izvođenja zemljanih radova.
Praktično pravilo za cijeli model iskopa
Različiti rubovi, nagibi, rampe i berme
Kod plošnih iskopa svi rubovi ne moraju imati isti radni prostor ni isti pokos. Opcija za jednaku obradu rubova može se isključiti, nakon čega se svakom segmentu zasebno zadaju pomak i nagib. Time se, primjerice, uz postojeći široki iskop može definirati okomiti rub od 90°, dok se na slobodnoj strani ostavlja radni prostor i kosi pokos.
Kosa rampa nastaje preuzimanjem nagnute 3D plohe. Donje i gornje točke plohe postavljaju se na odgovarajuće kote, a dodatak zatim na toj geometriji primjenjuje zadane pokose te po potrebi uklanja ili dodaje teren.

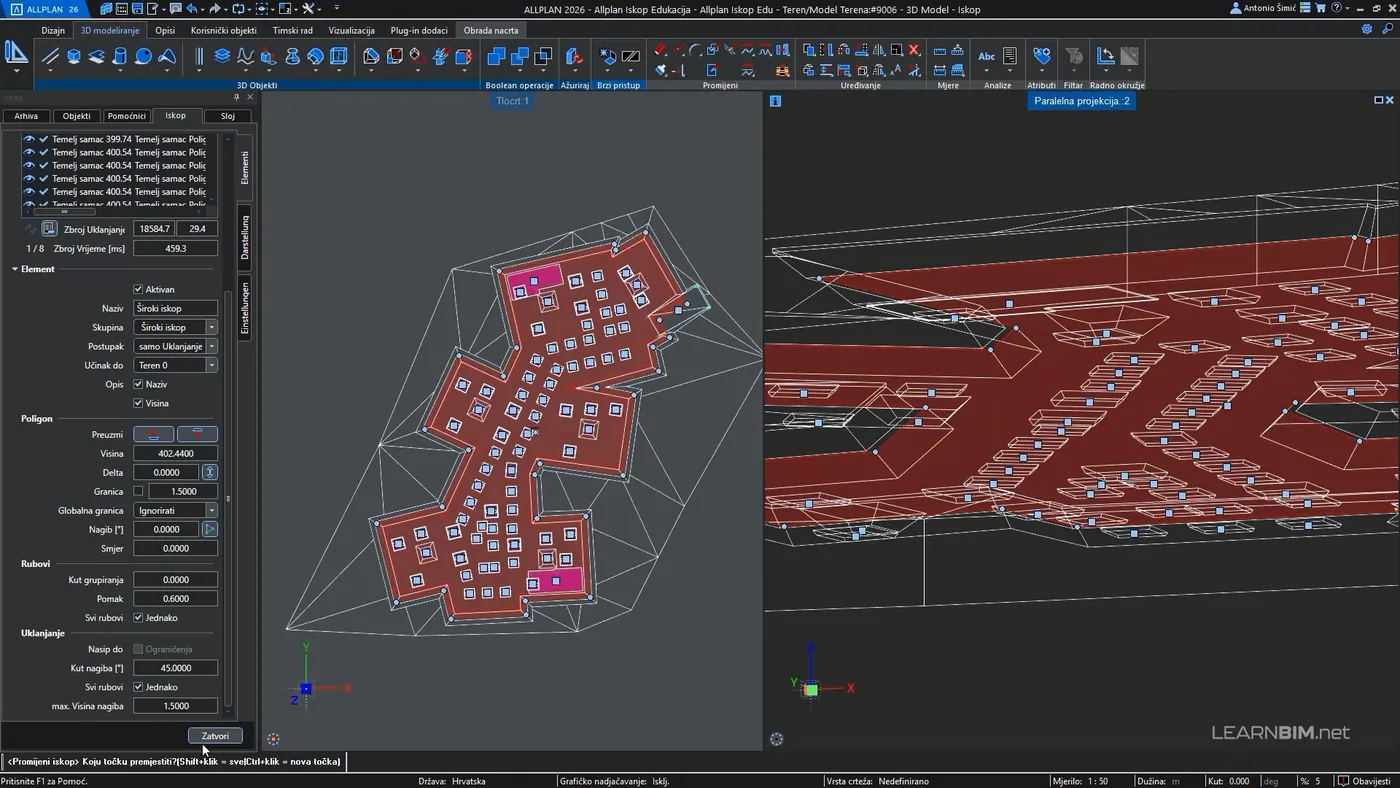

Za visoke pokose može se odrediti maksimalna visina nagiba. Dupliciranjem širokog iskopa i preuzimanjem završne razine prethodne površine dobiva se berma, nakon koje se iskop nastavlja prema vrhu terena.
Geotehnički podaci mogu se dodati naknadno

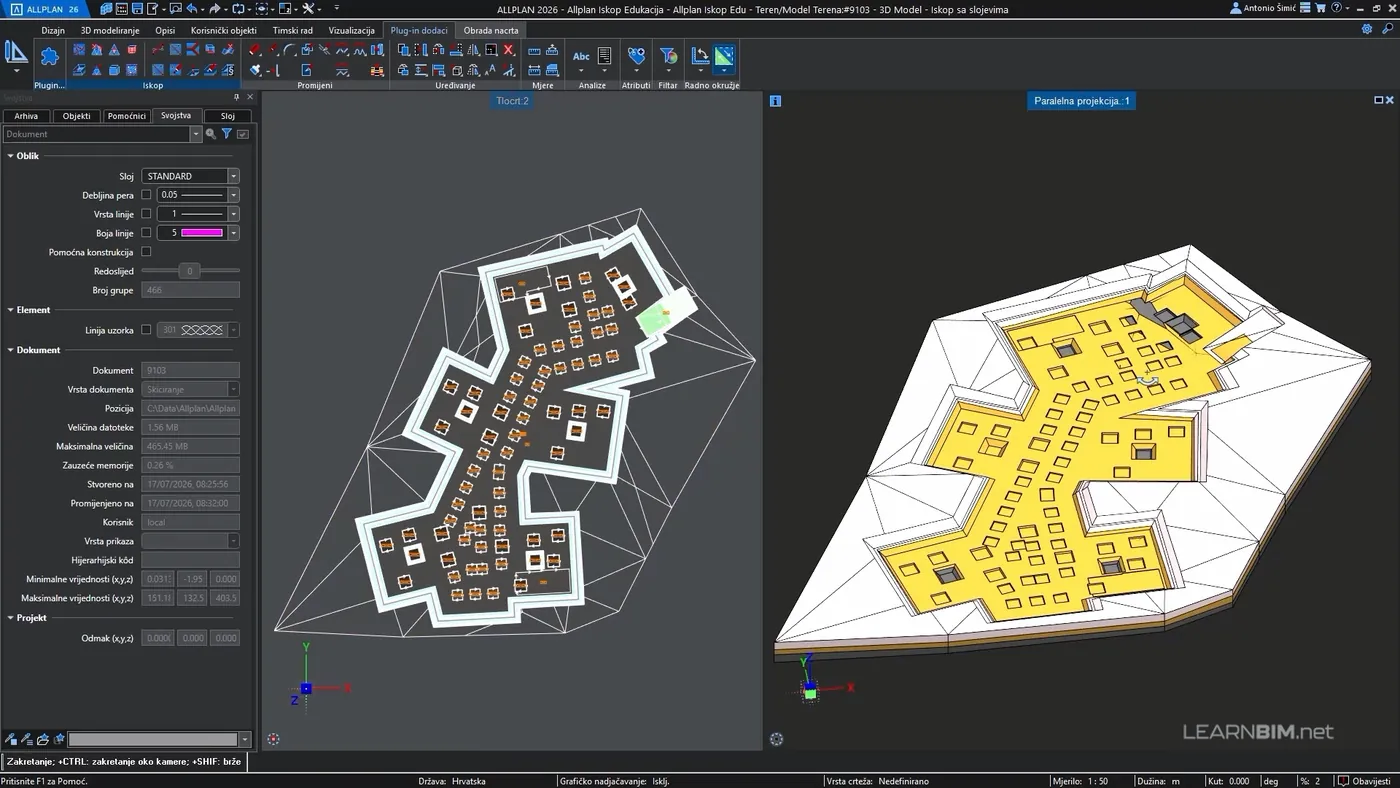

U praksi geotehničke podloge često stižu nakon početka modeliranja. Parametarski pristup omogućuje da se u već izrađen teren naknadno dodaju plohe koje predstavljaju granice slojeva tla.
Slojevi se imenuju i grupiraju, postavljaju neposredno ispod osnovnog terena u tablici prioriteta te dobivaju vlastite boje ili teksture. Postojeći iskopi ne moraju se ponovno crtati: njihovi se volumeni automatski razdvajaju prema novim slojevima.
Ova veza modela i materijala čini razliku između ukupnog volumena jame i uporabljivog obračuna zemljanih radova. Nije svejedno koliko se uklanja zemlje, pijeska ili drugog sloja, niti kako će se tim materijalom dalje postupati.
Linijski iskopi prate trasu instalacija

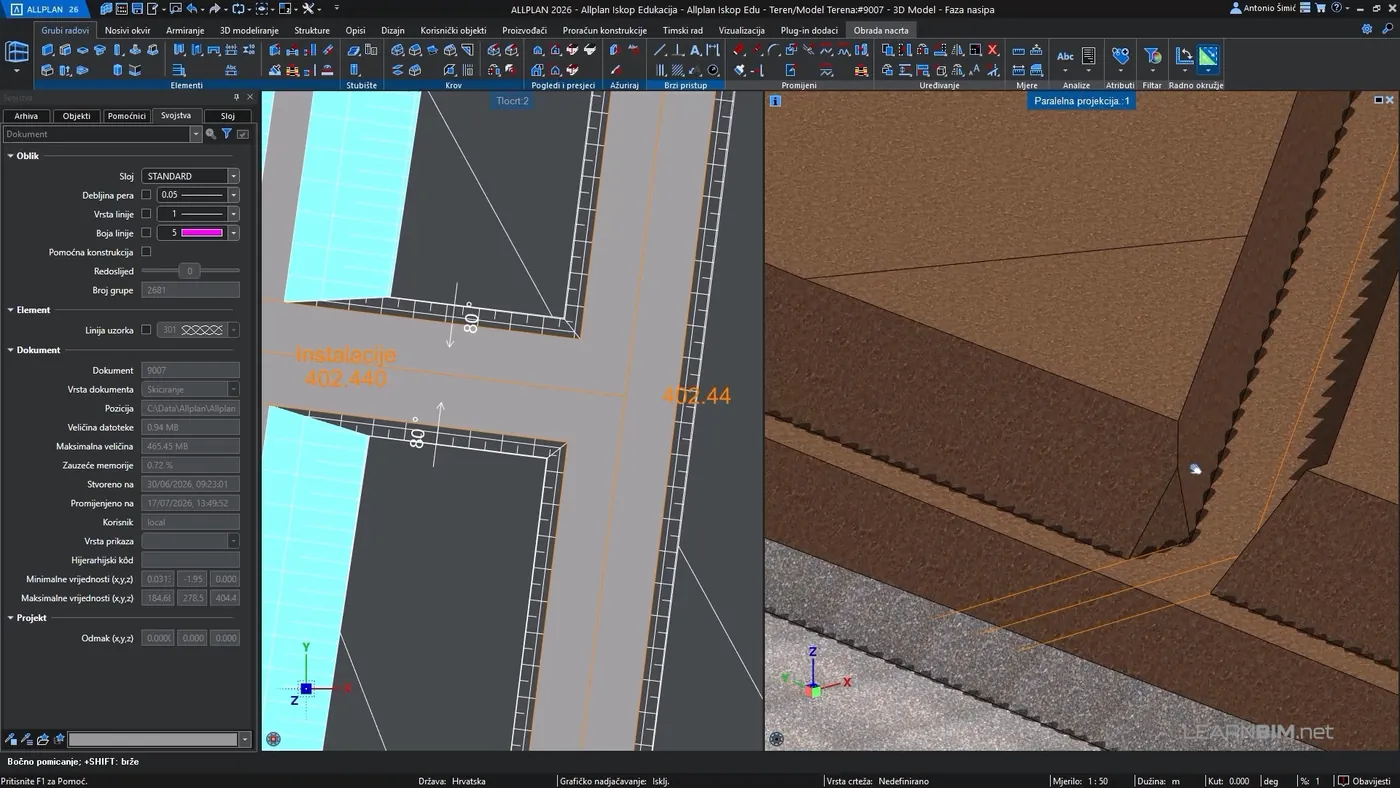

Za vodovod, kanalizaciju i druge instalacije iskop se unosi polilinijom po osi trase. Zadani pomak određuje širinu rova, a nagib pokosa primjenjuje se s obje strane linije. U prikazanom primjeru upotrijebljeni su pomak od 0,8 m i strmi pokos od 80°.
Važna je parametarska veza s ostatkom modela. Ako se uključi ili isključi nasip, linijski se iskop regenerira prema novoj površini terena. Trasa ostaje ista, ali se stvarna dubina i volumen prilagođavaju promijenjenom stanju.
Od prikaza do stvarnih 3D tijela

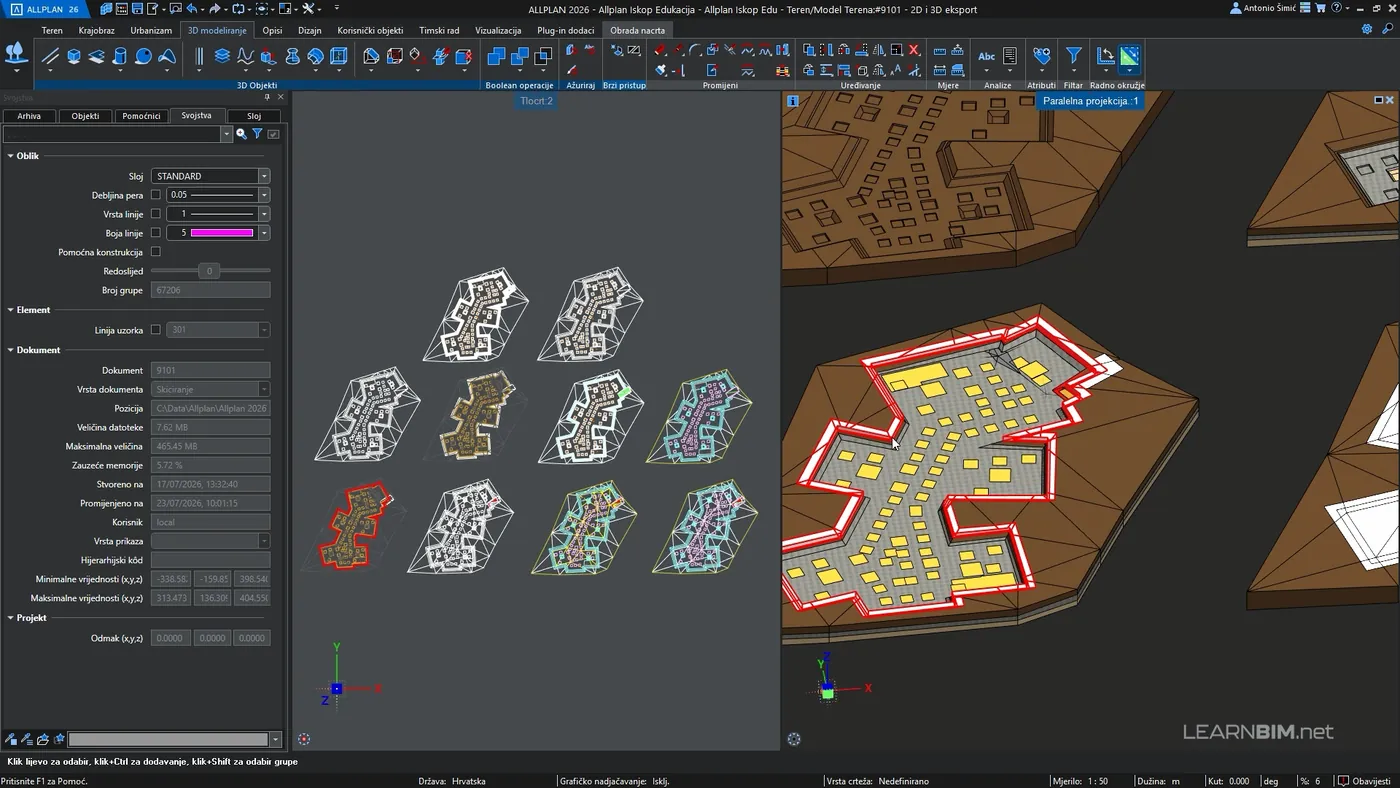

Allplan Iskop nudi tri različita rezultata izvoza:
- 2D prikaz pretvara trenutačni tlocrt u uređive linije, boje, šrafure i uzorke.
- 3D view izvozi površine modela, uključujući samo nove plohe ili cijeli teren.
- Tijela elemenata stvaraju volumenska 3D tijela pojedinih iskopa i nasipa.
Razlika je bitna. Površinski prikaz dovoljan je za vizualnu kontrolu, ali za pouzdan obračun potrebna su zatvorena tijela koja predstavljaju stvarni volumen uklonjenog ili dodanog materijala.
Nasip kao zaseban volumen ili dio modela

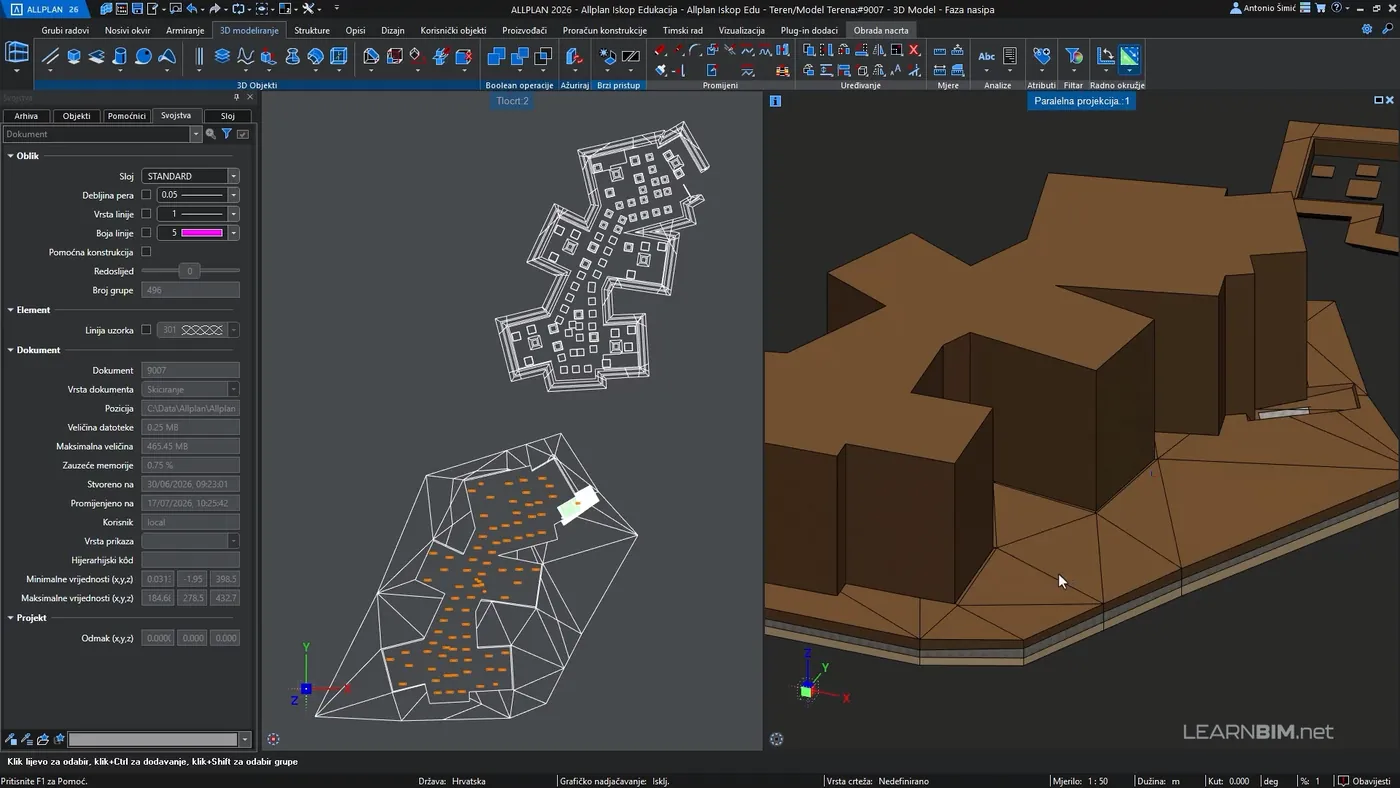

Nasip oko podruma može se izdvojiti usporedbom dvaju stanja terena. U edukaciji se izvoze dva 3D tijela, preklapaju te obrađuju Booleovom operacijom. Rezultat je izolirani volumen praznine između građevine i okolnog terena.
Takvom se tijelu može izravno očitati volumen, dodijeliti zasebna tekstura radi boljeg pregleda ili ga ponovno uvesti u model terena. Na taj način iskop i nasip ostaju mjerljivi dijelovi istog procesa.
Izvještaji količina po etapi i sloju tla

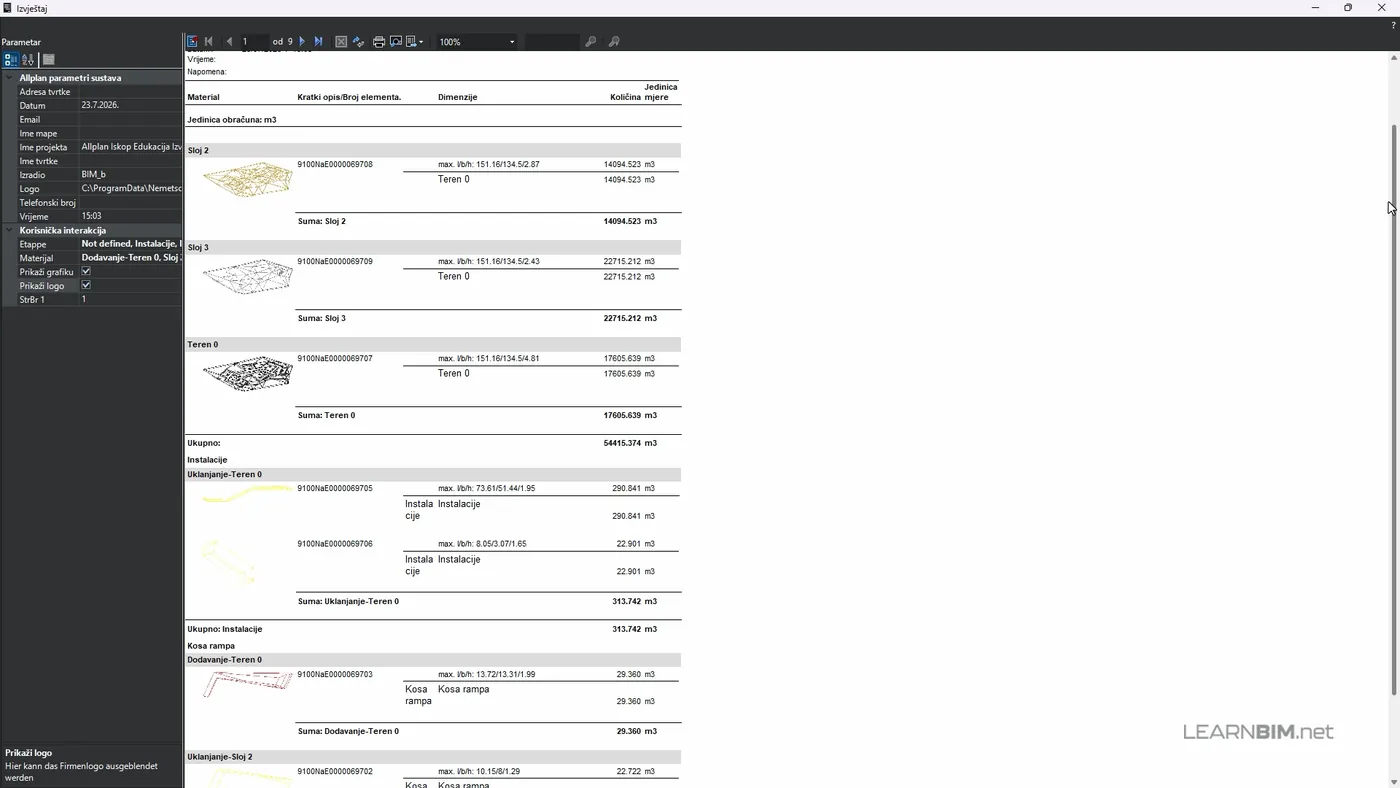

Izvezena 3D tijela analiziraju se prilagođenim Allplan izvještajem. Dokument može sadržavati podatke o projektu, autoru i tvrtki, grafički prikaz svakog elementa te količine grupirane prema etapama i materijalima.
Pri provjeri ukupne sume treba obratiti pažnju na filtre. Ako su istodobno uključeni osnovni teren, slojevi, uklanjanje i dodavanje materijala, konačni zbroj neće predstavljati samo iskop. Za stvarnu količinu uklanjanja treba isključiti volumene osnovnog terena i dodavanja. Za nasip se radi obrnuto: zadržava se samo dodavanje materijala.
Količine se mogu dodatno filtrirati prema skupini, primjerice samo za široki iskop ili nasip oko podruma. Konačni izvještaj izvozi se u PDF s grafikom ili kao sažeta tablica, a podaci se mogu poslati i u Excel za daljnju obradu.
Nacrt se ažurira iz istog modela

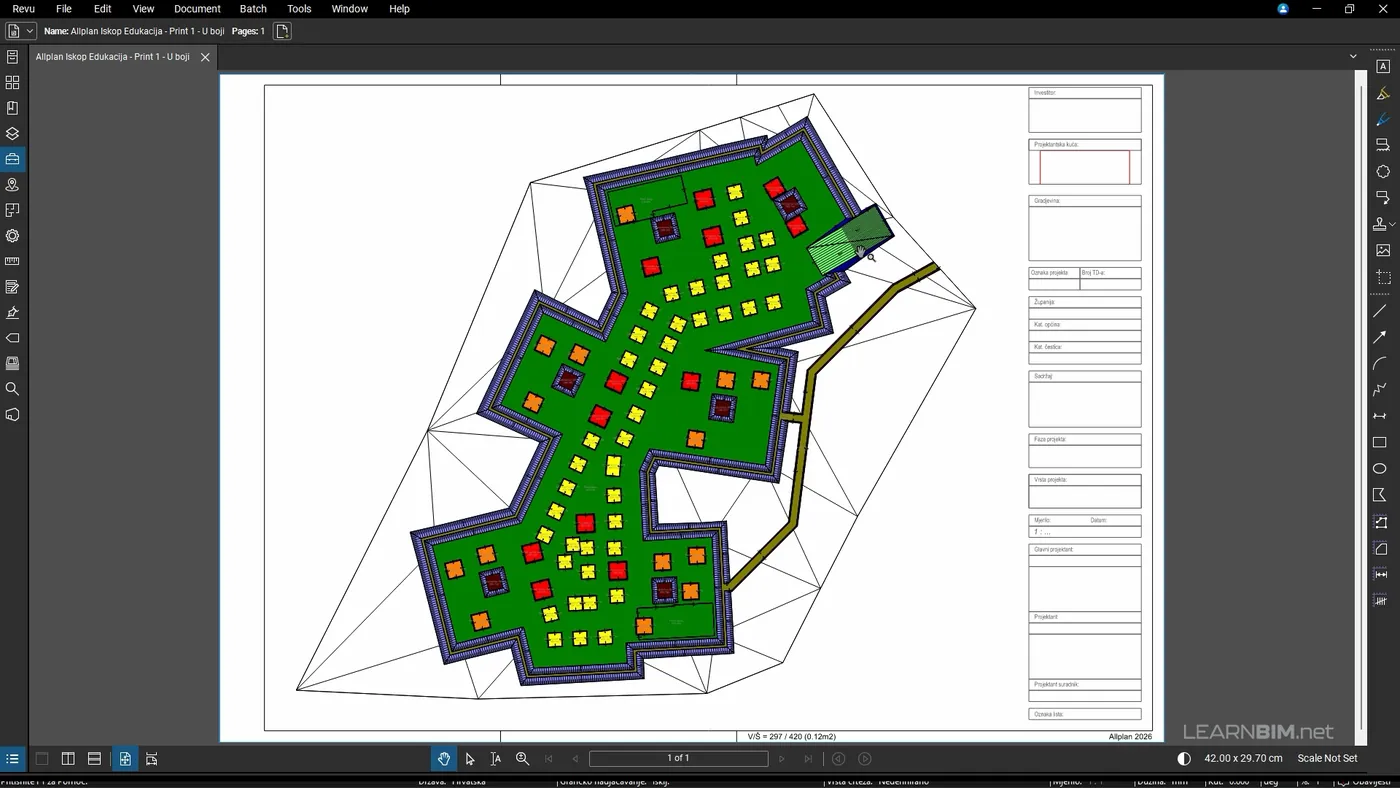

Za pripremu nacrta mogu se kontrolirati nazivi, visinske kote, strelice nagiba, izohipse, uzorci te boje horizontalnih i nagnutih površina. Različite dubine dobivaju zasebne boje, dok se nagibi mogu razlikovati drugim nijansama i uzorcima.

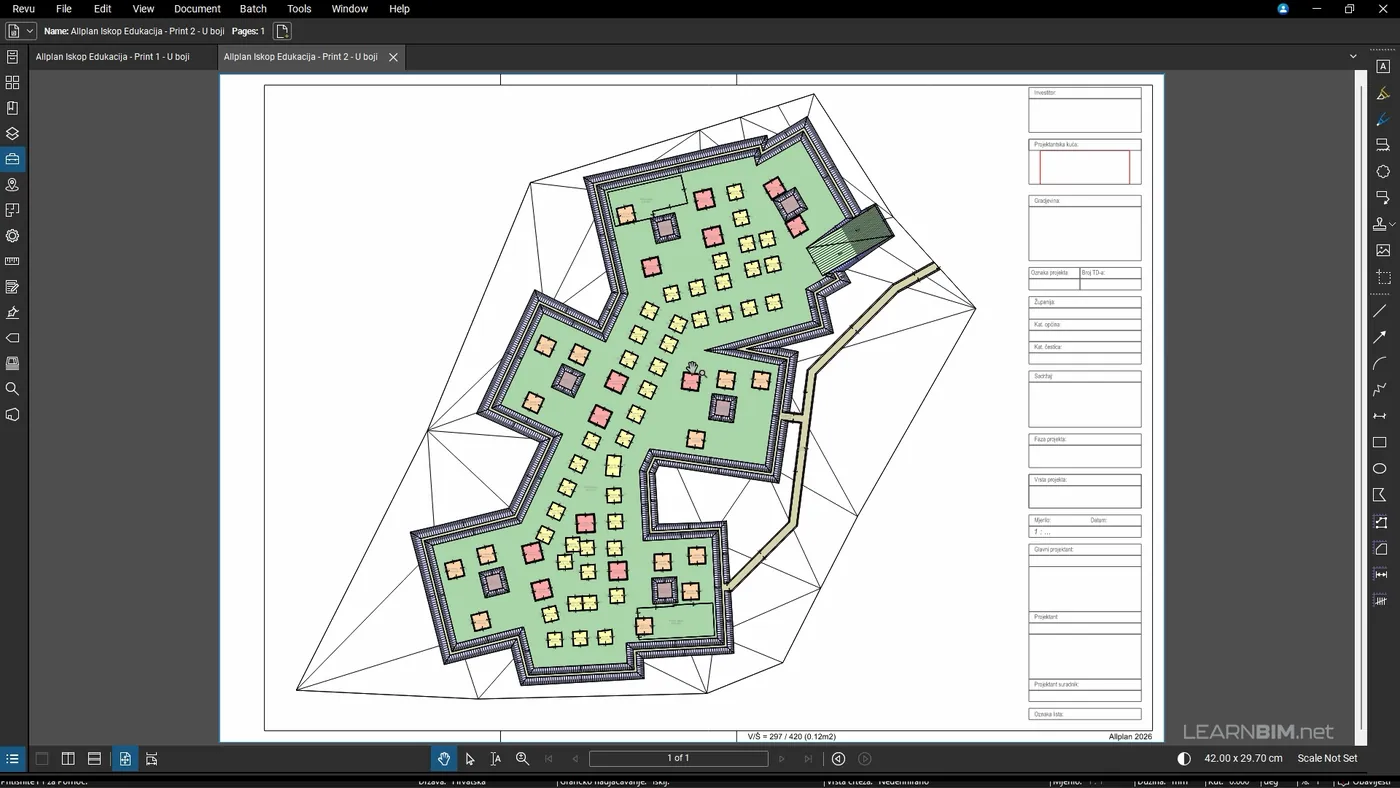

Ako je puni prikaz preintenzivan, ispune se mogu ublažiti bez promjene geometrije i opisa.

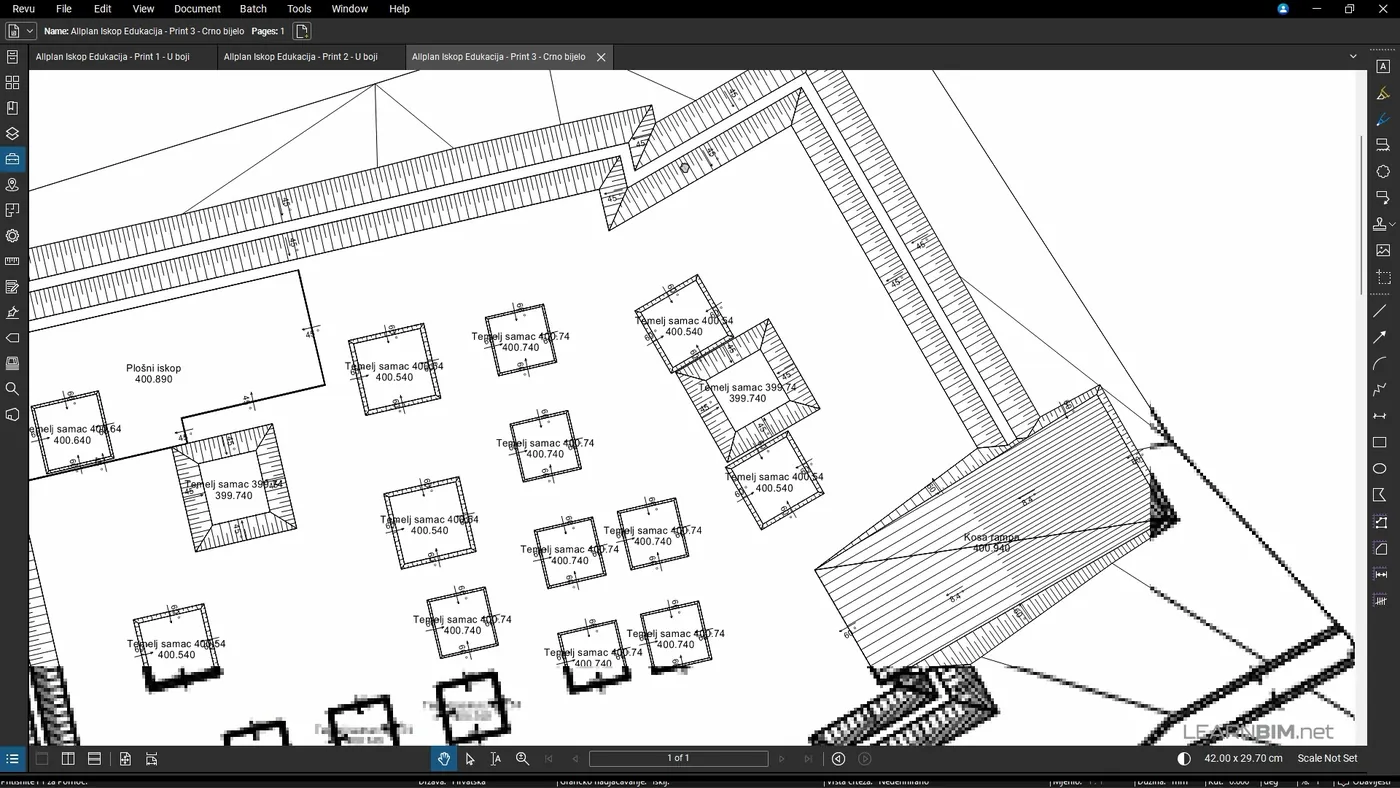

Za dokumentaciju koja zahtijeva jednobojni ispis moguće je isključiti sve površinske boje i zadržati linije, uzorke i opise.
Promjena u modelu automatski se prenosi u element nacrta. Time se smanjuje opasnost da 3D stanje, tablica količina i tiskani nacrt prikazuju različite verzije projekta.
Preporučeni tijek rada
- Provjerite geodetsku podlogu i izradite osnovni model terena.
- Elemente iskopa organizirajte prema etapama i stvarnom redoslijedu izvođenja.
- Za svaki element definirajte kotu dna, radni prostor, pokos i postupak dodavanja ili uklanjanja.
- Provjerite preklapanja i prioritete prije izračuna količina.
- Dodajte geotehničke slojeve i jasno ih imenujte prema materijalima.
- Izvezite zatvorena 3D tijela iskopa i nasipa.
- U izvještaju odvojeno provjerite uklanjanje, dodavanje, etape i slojeve tla.
- Tek nakon provjere modela prilagodite grafiku i pripremite nacrt za ispis.
Što Allplan Iskop ne rješava
- Redoslijed elemenata nije automatski. Prioritet u tablici izravno mijenja obračunate količine, pa ga treba postaviti prema stvarnoj logici izvođenja i provjeriti prije svakog izvještaja.
- Filtri u izvještaju mijenjaju zbroj. Kada su istodobno uključeni osnovni teren, slojevi, uklanjanje i dodavanje, ukupna brojka nije količina iskopa. Kontrola ostaje na projektantu.
- Model je točan koliko i geodetska podloga. Visinske točke, plohe i granice slojeva ulaze onakvi kakvi su dobiveni; dodatak ih ne provjerava ni ne ispravlja.
- Geotehnički proračun nije uključen. Stabilnost pokosa, zaštita građevne jame i dopušteni nagibi ostaju predmet geotehničkog projekta, za što služe alati poput GEO5 i rješenja opisana na stranici ALLPLAN for geotechnics.
- Količina nije troškovnik. Volumeni po etapama i slojevima ulaz su za obračun, ali kategorizacija materijala, transport i zbijanje ostaju odluka projektanta i izvođača.
Conclusion
Najveća vrijednost dodatka Allplan Iskop nije u jednoj naredbi, nego u kontinuitetu podataka. Geodetska podloga postaje 3D teren; teren se nadograđuje parametrima iskopa, slojeva i nasipa; iz modela nastaju volumenska tijela, izvještaji i nacrti.
Takav pristup posebno je koristan kada projekt prolazi kroz više varijanti. Umjesto ponavljanja ručnih izračuna i 2D korekcija, projektant mijenja parametre modela i zatim kontrolirano ažurira sve povezane rezultate.
Povezani dodaci
Iskop se u praksi rijetko koristi sam. Za pristupne rampe i ulaze u podzemne garaže tu je Rampe, za zaobljene i nepravilne 2D i 3D konture Zakrpa, za visinske kote i strelice nagiba na nacrtu Lokalni opis, a za dodatne analize volumena i profila Inspektor količina. Svi su dio iste CDS obitelji dodataka za ALLPLAN.
Želite provjeriti odgovara li Allplan Iskop vašem projektu?
Prođimo zajedno kroz vašu geodetsku podlogu, planirane etape iskopa i način na koji danas radite obračun količina. Ako želite sami isprobati, na stranici dodatka Allplan Iskop dostupna je probna verzija na 14 dana, a studenti i škole mogu koristiti studentske i demo verzije.
O dodatku i izvoru: Allplan Iskop razvija CDS Bausoftware, a u Hrvatskoj ga zastupa i podržava Baldinistudio. Snimke zaslona i opisi funkcija preuzeti su iz naše edukacijske serije od petnaest videozapisa i koriste se radi prikaza mogućnosti dodatka.
