Temelj samac i trakasti temelj geometrijski su jednostavniji od mnogih drugih armiranobetonskih elemenata, ali njihovo detaljiranje brzo postaje repetitivno. Zaštitni slojevi, promjeri i razmaci šipki ponavljaju se u dva smjera; pojavljuju se gornji i donji slojevi, spone, bočne šipke, preklopi i šipke nastavka zida. Nakon modela još treba izraditi presjeke, oznake i dosljedne nacrte. Upravo se tu parametarski alat isplati: ne zato što crta brže, nego jer isto pravilo primjenjuje isto svaki put.
ALLTO Foundation Reinforcement PythonParts, na Baldinistudiovoj stranici dodataka nazvan Armatura temelja, taj posao dijeli na dva parametarska alata: jedan za pojedinačne temelje ispod stupova i drugi za kontinuirane trakaste temelje ispod zidova ili nizova stupova. Korisnik definira geometriju i pravila armiranja, a PythonPart stvara armaturu koju se može naknadno uređivati i ažurirati. Dodatak razvija ALLTO Software, a u Hrvatskoj ga uz ALLPLAN za konstrukterstvo zastupa i podržava Baldinistudio.
Važna razlika u odnosu na potpuno automatski proračun jest da alat služi modeliranju i detaljiranju prema zadanim parametrima; pregledani materijali ne prikazuju statičku ni normativnu provjeru armature.
Ključne činjenice
- Proizvod: ALLTO Foundation Reinforcement PythonParts (hrv. Armatura temelja), dio ALLTO obitelji dodataka za armaturu
- Dva alata: temelj samac ispod stupa i trakasti temelj ispod zida ili niza stupova
- Opseg: glavna armatura u smjerovima X i Y, gornji i donji slojevi, spone, bočne i L-šipke, zone razmaka, preklopi, šipke nastavka zida, presjeci, oznake i favoriti
- Izlaz: obična ALLPLAN armatura ili PythonPart koji ostaje urediv i ažuriran preko pozicijskog naziva
- Jezik sučelja: engleski, uz podesive jedinice i klase čelika; podršku i obuku na hrvatskom pruža Baldinistudio
- Isprobavanje: probna verzija dostupna je preko stranice dodatka
Dvije vrste temelja, dva prilagođena tijeka rada
Kod temelja samca alat polazi od pravokutne ili kvadratne temeljne stope, najčešće ispod jednog stupa. Armatura se definira odvojeno u smjerovima X i Y: donje i gornje šipke, kuke, spone te bočne i L-šipke. Različite skupine šipki tako se sastavljaju u cjelovit trodimenzionalni armaturni koš.
Trakasti temelj obrađuje se kao linearni element. Njegova armatura proteže se duž osi temelja, pa su uz poprečne i uzdužne šipke važni raspodjela po zonama, najveća duljina šipke, preklop, položaj zida i šipke nastavka zida. Alat geometriju može preuzeti iz odabranog temelja i zida ili je korisnik može zadati ručno.

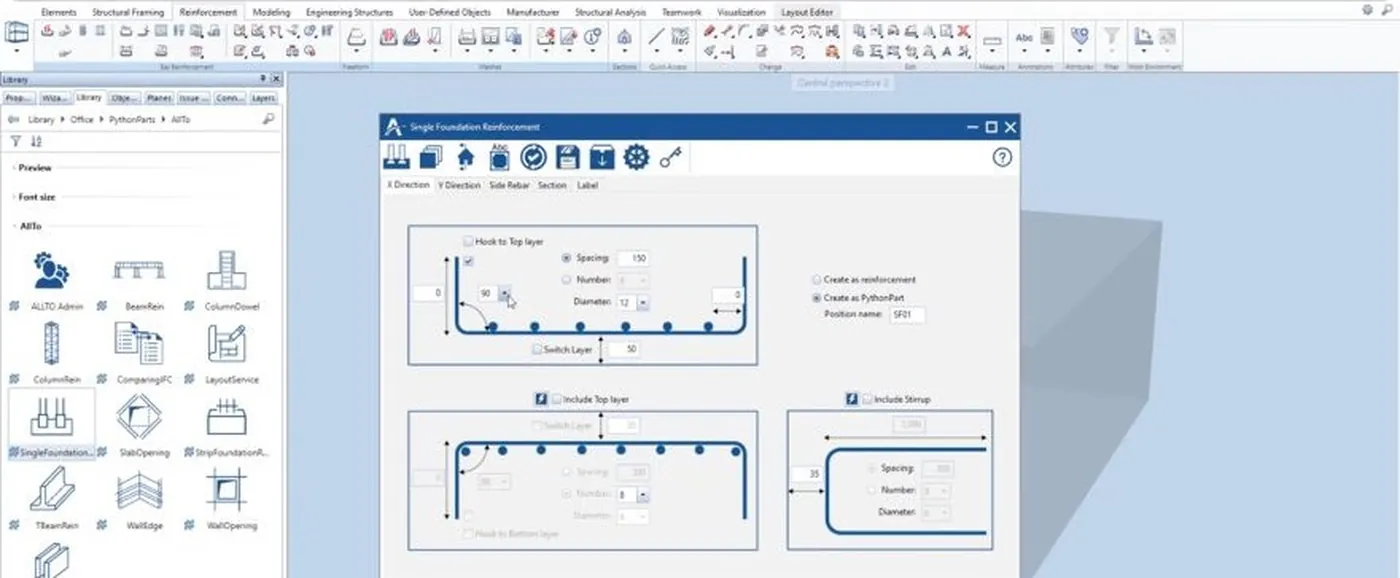

Glavna armatura temelja samca
U karticama za smjerove X i Y definiraju se zaštitni sloj, razmak ili broj šipki, promjer te kuke. Gornja armatura može se uključiti odvojeno, a njezin položaj i oblik ne moraju biti jednaki donjoj armaturi. Time jedan PythonPart pokriva više uobičajenih shema bez ručnog modeliranja svake šipke.

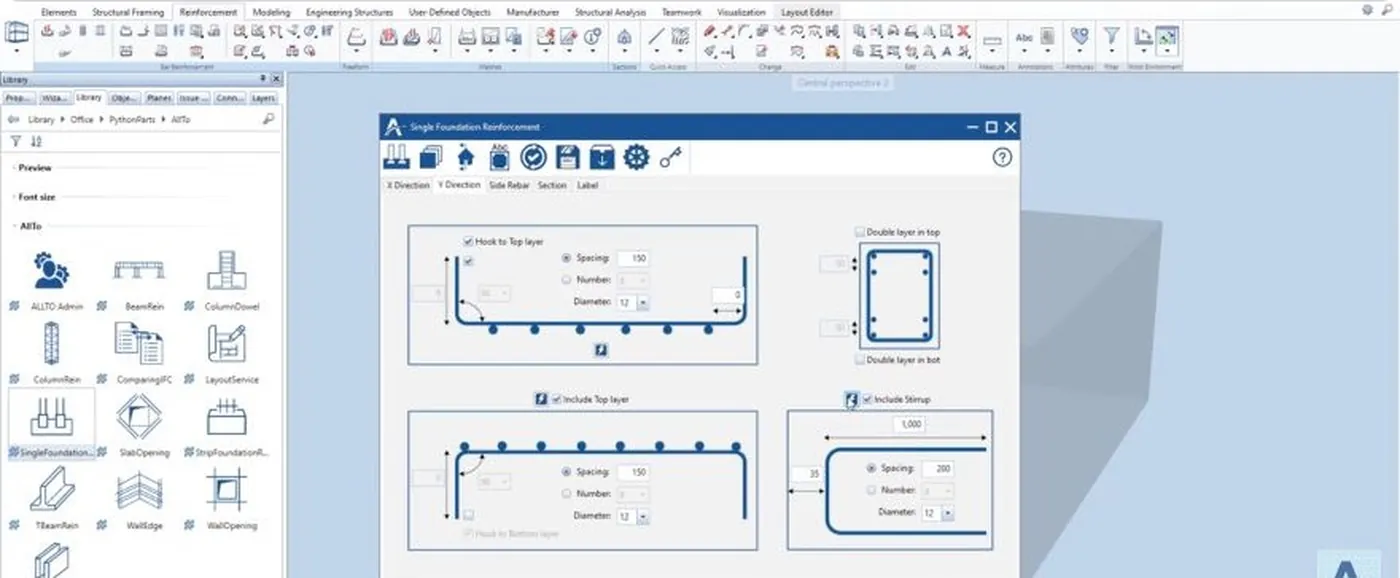

Spone se također definiraju u oba smjera. U sučelju se uključuju zasebno, uz parametre duljine, promjera i položaja. Takva podjela pomaže kada geometrija ili zahtijevana armatura nisu simetrične.

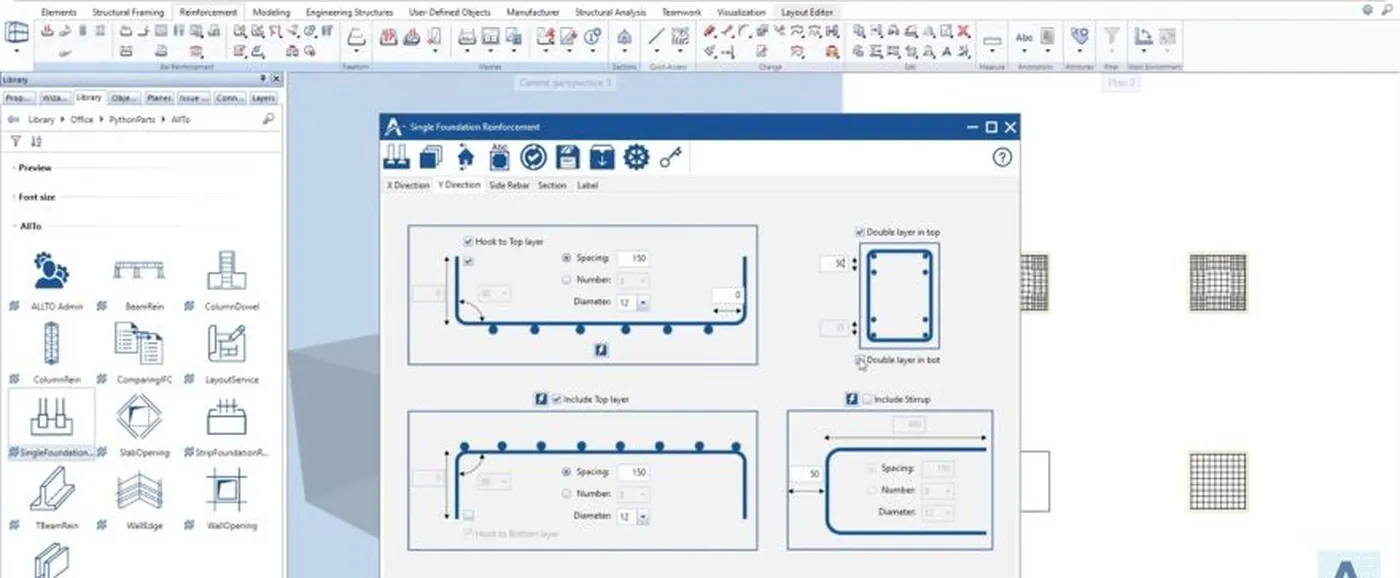

Za deblje temeljne stope ili posebne detalje moguće je izraditi dva sloja glavne armature. Vodič prikazuje zasebnu opciju dvostrukog sloja za gornju i donju armaturu, umjesto kopiranja već izrađenih šipki.
Bočna armatura i L-šipke popunjavaju rubne zone temelja. Njih ne treba poistovjetiti s glavnom mrežom: služe drugoj detaljerskoj ulozi i imaju vlastite parametre. U većim temeljima isti se alat može kombinirati s alatom za ploče; proizvođački primjer temeljne ploče koristi Foundation PythonPart za bočnu i dodatnu armaturu, a Slab PythonPart za glavne mreže i distancere.
Parametarski objekt koji se može ažurirati

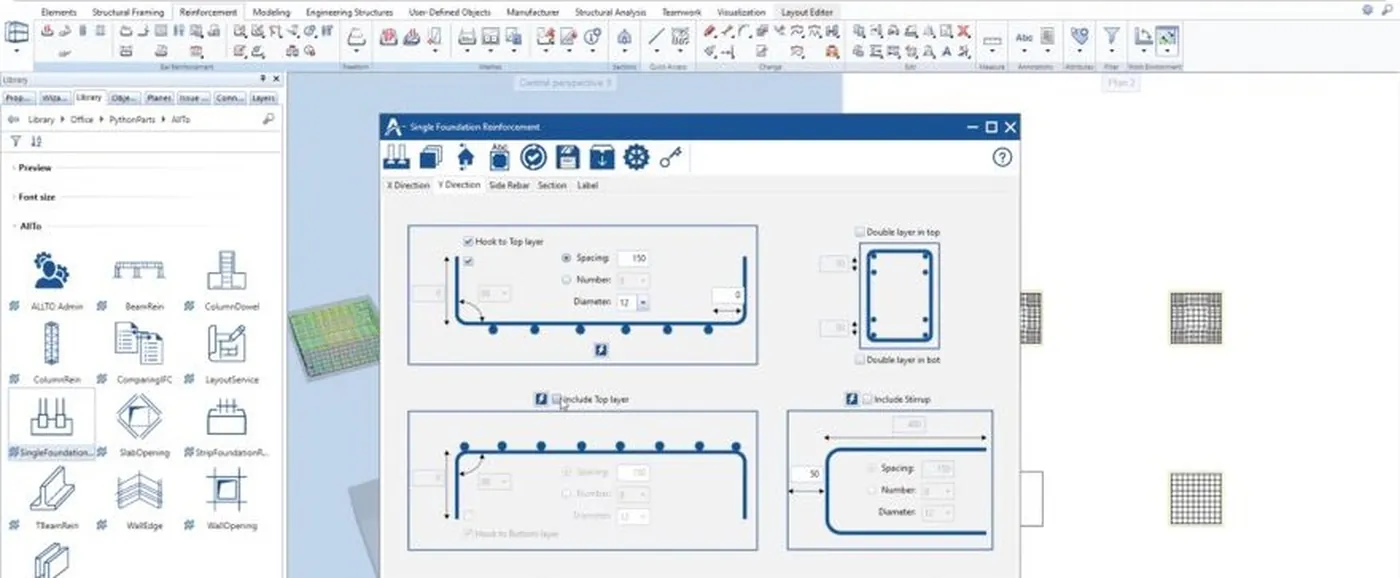

Pri izradi korisnik može odabrati stvaranje stvarne armature ili PythonParta. Druga opcija čuva parametre i omogućuje naknadno otvaranje sučelja, izmjenu postavki i ponovno stvaranje odnosno ažuriranje rezultata. Pozicijski naziv koristi se za pronalaženje i grupno ažuriranje povezanih PythonPartova.
Geometrija ostaje parametarski upravljiva, no presjeke i oznake korisnik izrađuje ili osvježava naredbama Create, Update, Section i Label, uz odabir aktivnih i referentnih crteža.
Razlika između parametarskog i automatskog
Presjeci i grafička dokumentacija temelja samca

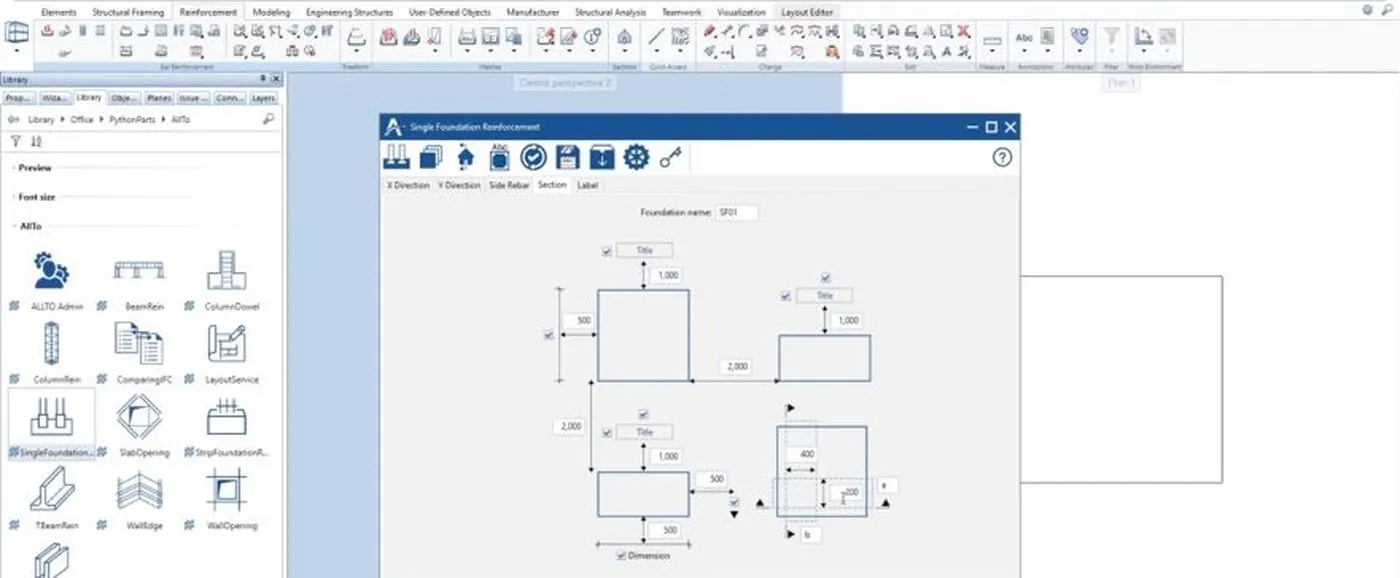

Kartica Section omogućuje postavljanje naziva temelja, naslova presjeka, fonta, kota i pomoćnih vertikalnih presjeka. Nakon postavki korisnik određuje početnu i završnu točku presjeka te njegov položaj u tlocrtu.
Kartica Label služi oznakama slobodnih šipki i linearnih raspodjela. Vodič za trakasti temelj pokazuje i rad preko više datoteka nacrta: model i armatura postavljaju se u način uređivanja, datoteka presjeka postaje aktivna, a alat zatim povezuje armaturu, presjek i oznake. Nakon toga oznake se mogu rasporediti i osvježiti.
Poprečna armatura trakastog temelja
Kod trakastog temelja prvo se definira poprečni presjek: širina, visina, donja kota, zaštitni sloj i položaj osi. Smjer slojeva može se zamijeniti kako bi se jasno odredilo koja skupina šipki leži bliže površini betona.

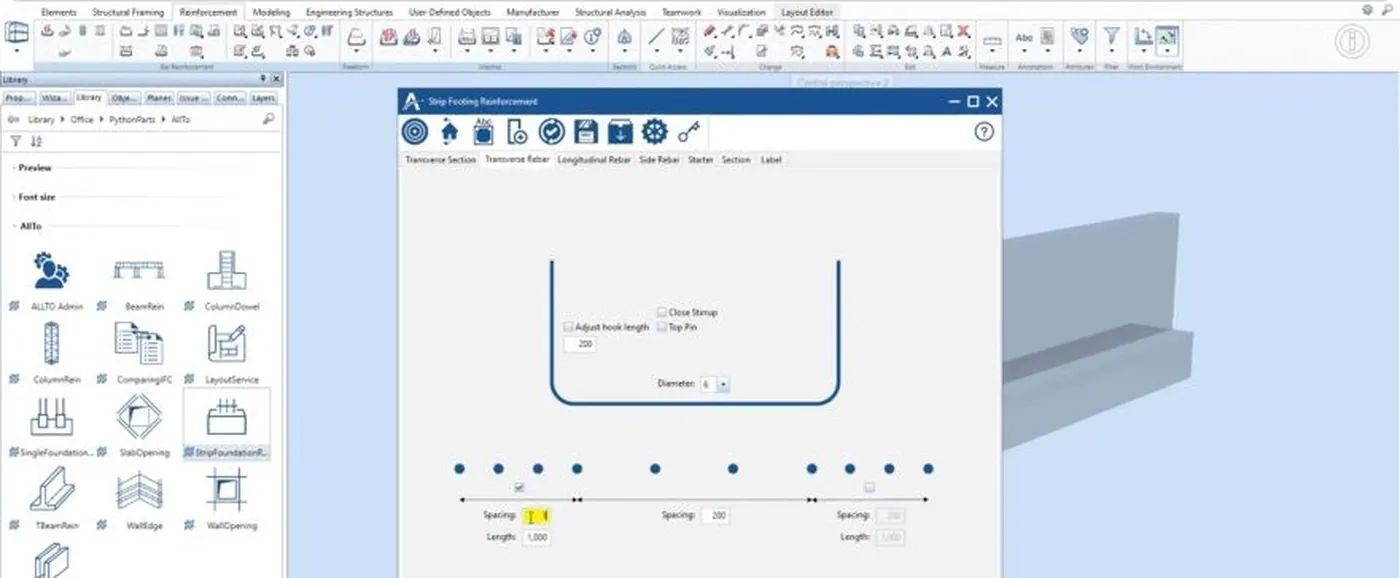

Poprečna armatura može biti izvedena kao otvorena šipka ili zatvorena spona. Za zatvorenu sponu zadaju se duljina i kut kuke te promjer. Razmak se može podijeliti u tri uzdužne zone, što omogućuje gušću armaturu na krajevima i rjeđu u sredini bez izrade više nepovezanih raspodjela.
Uzdužne i bočne šipke

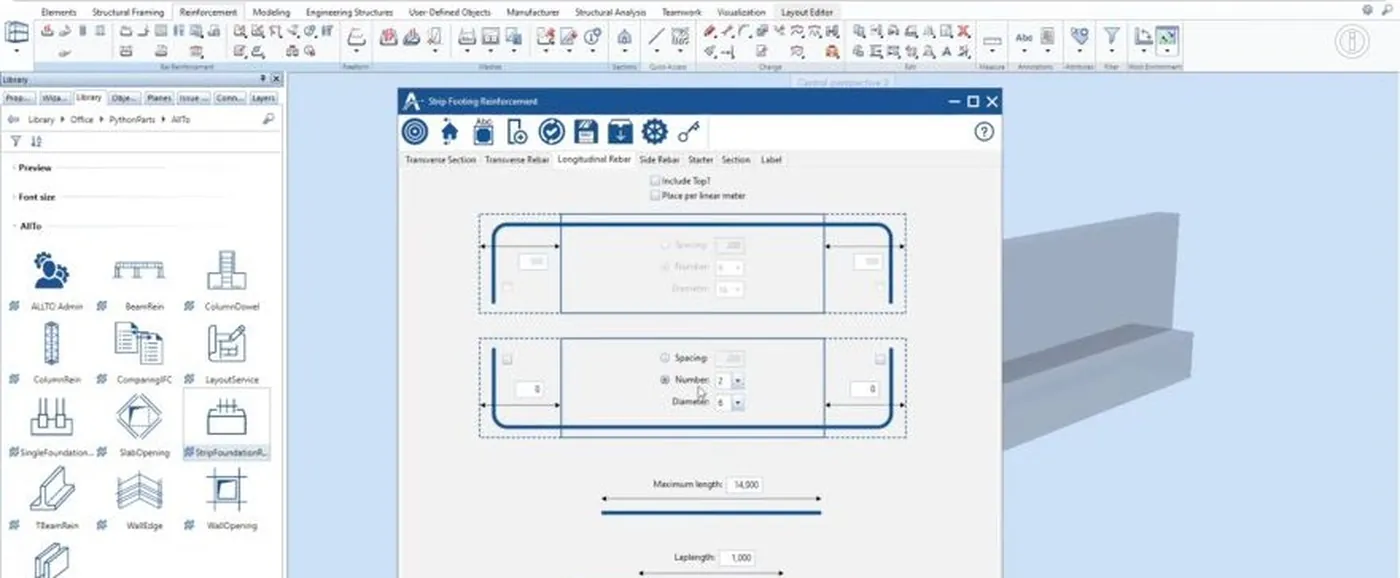

Uzdužna armatura može se zadati brojem šipki ili njihovim razmakom. Podržani su početni i završni odmak, kuke te dodatna gornja uzdužna armatura. Za dugačke temelje korisnik zadaje najveću duljinu šipke i duljinu preklopa, pa se kontinuirana raspodjela dijeli na izvedive segmente.
Bočna armatura uključuje se zasebno, s vlastitim brojem šipki i promjerom. I ovdje se može zamijeniti smjer sloja i odabrati raspodjela po dužnom metru. Time se uzdužni rubovi temelja obrađuju unutar istog objekta, bez ručnog dodavanja zasebnih raspodjela.
Šipke nastavka zida
Kartica Starter povezuje trakasti temelj sa zidom iznad njega. Definiraju se širina zida, zaštitni sloj, duljina šipke, položaj u odnosu na os temelja, razmak i promjer. Dostupni su ravni oblik te jedna ili dvije L-šipke, uz mogućnost kuke i prilagodbe uzdužnoj armaturi.
Favoriti, presjeci i oznake trakastog temelja
Komplet postavki može se spremiti kao datoteka favorita i ponovno učitati. To je korisno za uredske standarde ili ponavljajuće tipove temelja: zaštitni slojevi, tipovi šipki, promjeri, slojevi i grafičke postavke ne moraju se svaki put unositi ispočetka. Favorit ipak treba promatrati kao početni predložak, a ne zamjenu za provjeru konkretnog temelja.

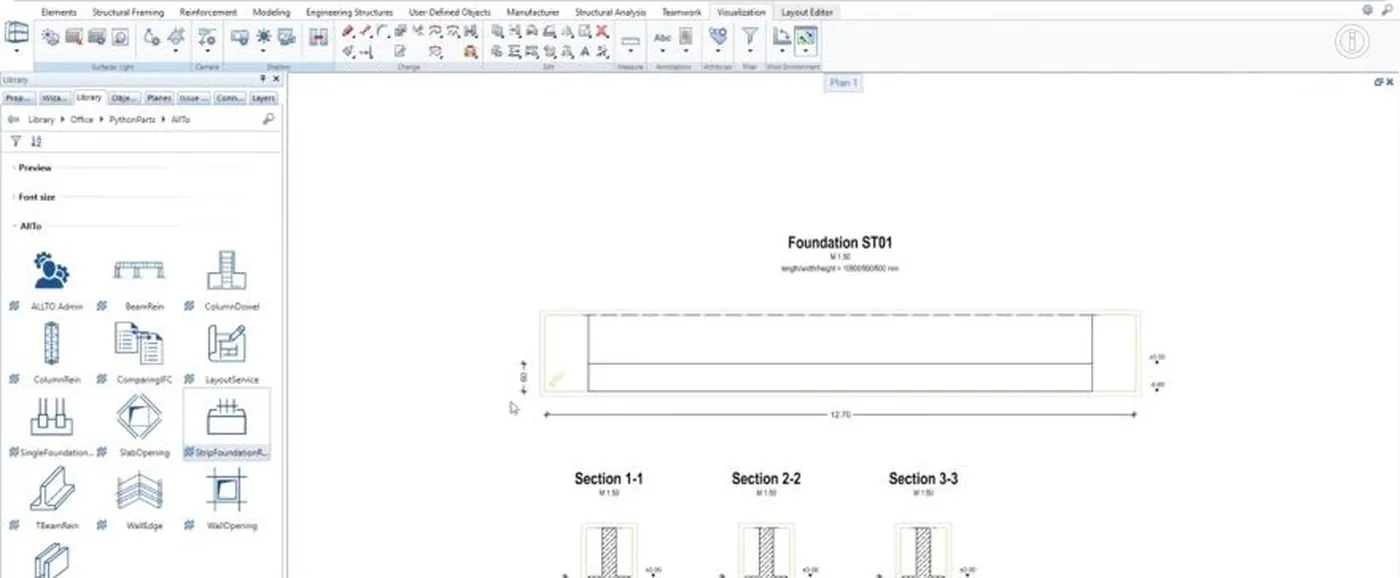

Za dokumentaciju se mogu dodati glavni i vertikalni presjeci, naslov, kote i opis. Presjek nastaje nakon odabira smjera i položaja u tlocrtu.

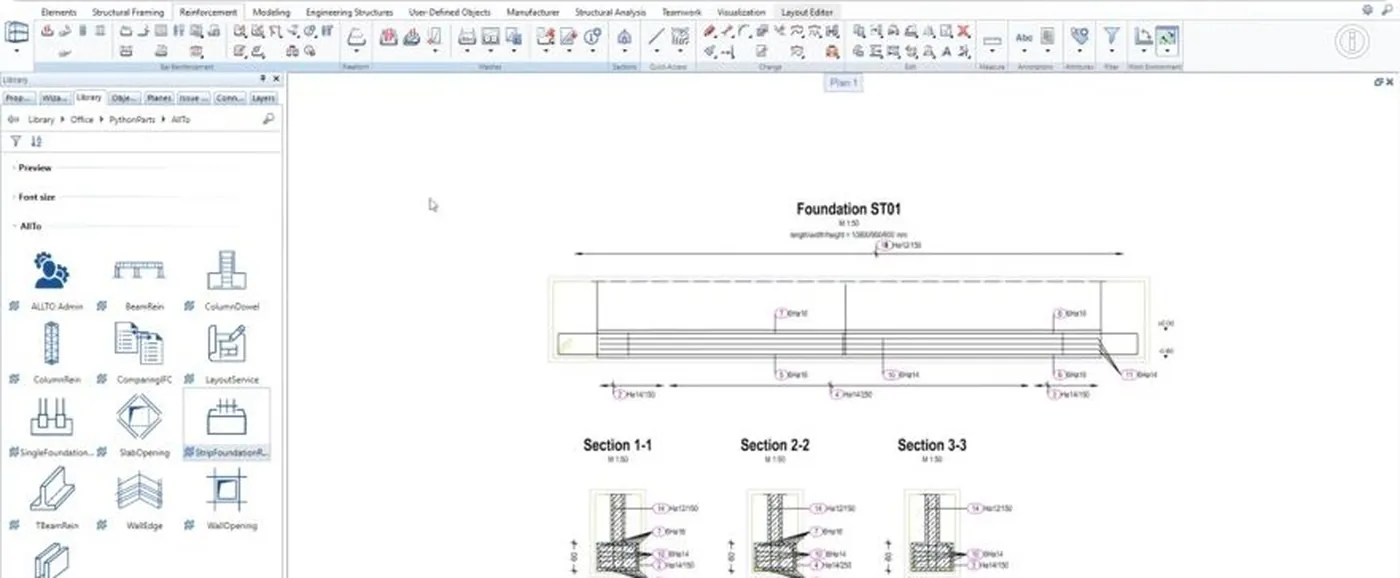

Oznake se stvaraju povezivanjem datoteke s armaturom i datoteke s presjecima. Alat podržava različite atribute za pojedinačne šipke i linearne raspodjele, a završni raspored oznaka može se ručno dotjerati radi čitljivosti.
Postavke jezika, čelika i slojeva
U zajedničkim postavkama biraju se jezik i mjerne jedinice. Katalog poprečnih presjeka izvozi se iz ALLPLAN-a i uvozi u alat, nakon čega se klasa čelika može odrediti za pojedine vrste armature. Korisnik može zadržati zadani ALLPLAN sloj ili upisati kratke nazive slojeva za svaku skupinu šipki.
Ove postavke olakšavaju prilagodbu uredskom standardu, ali ne potvrđuju automatsku provjeru prema Eurokodu 2. Proizvođačka stranica i pregledani vodiči dokumentiraju modeliranje, parametre, presjeke i oznake; ne navode opseg ugrađene normativne provjere.
Preporučeni tijek rada
- Odredite radi li se o temelju samcu, trakastom temelju ili velikoj temeljnoj ploči koja će kombinirati Foundation i Slab alate.
- Provjerite geometriju betona, kotu i položaj stupa ili zida.
- Zadajte zaštitne slojeve i redoslijed slojeva armature.
- Definirajte glavne šipke u oba smjera, zatim spone, bočne šipke i potrebne dodatne L-šipke.
- Kod trakastog temelja postavite zone poprečne armature, uzdužne šipke, najveću duljinu, preklop i šipke nastavka zida.
- Stvorite rezultat kao PythonPart ako očekujete naknadne izmjene.
- Spremite provjerene tipske postavke kao favorit.
- Izradite presjeke i oznake u odgovarajućim datotekama nacrta.
- Nakon izmjene parametara pokrenite ažuriranje te provjerite presjeke, oznake, preklope i međusobne sudare šipki.
Što ostaje na projektantu
Alat ne treba predstavljati kao automatski statički proračun. Granice je korisno znati prije nego što se postavke prenesu u uredski standard:
- Proračun nije uključen. Dimenzije stope, potrebnu armaturu, sidrenje i provjeru proboja određuje statički proračun. Za dokaz nosivosti tu su IDEA StatiCa Concrete i SCIA Engineer, koje ovaj dodatak ne zamjenjuje.
- Temelj ovisi o tlu. Nosivost, slijeganje i dubina temeljenja proizlaze iz geotehničkog izvješća; detaljiranje armature dolazi tek nakon toga (GEO5, ALLPLAN for geotechnics).
- „Automatsko ažuriranje kroz sve nacrte” treba shvatiti doslovno koliko jest. Parametri se mijenjaju i ažuriraju, ali presjeke i oznake korisnik pokreće naredbama uz odabir datoteka nacrta.
- Favorit je predložak, ne odobrenje. Spremljene postavke ubrzavaju rad, ali svaki temelj i dalje traži provjeru geometrije, preklopa i sudara šipki.
- Sučelje je na engleskom. Nazive pozicija i oznaka na hrvatskom netko mora održavati kao interno pravilo modeliranja.
Za predgotovljene elemente vrijede vlastita pravila detaljiranja i proizvodnje: tamo je polazište ALLPLAN Precast.
Kompatibilnost i provjera projekta
Stranica dodatka trenutno navodi ALLPLAN 2021 i novije, dok obrazac proizvođača nudi verzije do ALLPLAN-a 2026, a aktualni Building PythonParts materijali spominju izdanje za ALLPLAN 2025/2026. To nije dovoljno za zaključak da je svaki prikazani alat i svaka funkcija službeno podržana u svim verzijama od 2021 nadalje. Prije instalacije treba potvrditi točnu kombinaciju verzije ALLPLAN-a i izdanja PythonParta. Isto vrijedi za licenciranje i startup popust: komercijalne uvjete provjerite s nama neposredno prije kupnje.
Kada je zadatak drukčiji
Temelji su početak, ne kraj armaturnog posla. ALLTO obitelj pokriva i armaturu stupova, armaturu greda, armaturu ploča, armaturu zidova i armaturu okna dizala. Pregled cijele obitelji nalazi se na stranici ALLTO, a ostali dodaci za ALLPLAN na stranici dodataka.
Conclusion
ALLTO Armatura temelja najviše vrijednosti donosi tamo gdje se isti tip detalja ponavlja kroz više temelja i nacrta. Temelj samac dobiva parametarski definirane šipke u smjerovima X i Y, gornje i donje slojeve, spone te bočnu armaturu. Trakasti temelj dodaje zone poprečne armature, uzdužne šipke s preklopima, bočne šipke i nastavke zida.
Njegova je stvarna snaga u bržem modeliranju, ponovljivoj primjeni uredskih postavki, naknadnoj izmjeni PythonPartova te povezivanju armature s presjecima i oznakama. Kada su ulazni parametri provjereni i dokumentacija osvježena nakon promjene, taj tijek rada može znatno smanjiti ručno ponavljanje u detaljiranju temelja.
Želite provjeriti alat na tipskom temelju iz svojeg projekta?
Pripremite jedan temelj samac i jedan trakasti temelj, uredska pravila armiranja i standard presjeka, pa zajedno prođimo tijek rada i potvrdimo aktualnu kompatibilnost i licencu. Ako želite sami isprobati, na stranici dodatka Armatura temelja dostupna je probna verzija, a studenti i škole mogu koristiti studentske i demo verzije.
O dodatku i izvoru: ALLTO Foundation Reinforcement PythonParts razvija ALLTO Software, a u Hrvatskoj ga zastupa Baldinistudio. Snimke zaslona i opisi funkcija preuzeti su iz službenih video vodiča proizvođača i koriste se radi prikaza mogućnosti dodatka.
