Najveći gubitak vremena često nije u proračunu, nego između alata: kada geometriju, sile, kombinacije i projektne odluke treba ponovno prepisati, provjeriti i objasniti sljedećem sudioniku. Povezani tijek rada vrijedi upravo toliko koliko smanjuje broj tih prepisivanja.
IDEA StatiCa u svojim službenim demonstracijama taj problem prikazuje kao povezani tok podataka. Analitički ili CAD model postaje polazište za detaljniju provjeru, rezultat se vraća u koordinaciju, a datoteka ili preglednik prenose odluku do projektanta spoja, konstruktora, detaljera ili drugog sudionika. Ovaj tekst prolazi kroz pet koraka tog toka i kroz kontrolne točke koje uz njega moraju ostati.
Ukratko
- Jedan izvor podataka: analitički ili CAD model iz kojega se preuzimaju geometrija, djelovanja i kombinacije

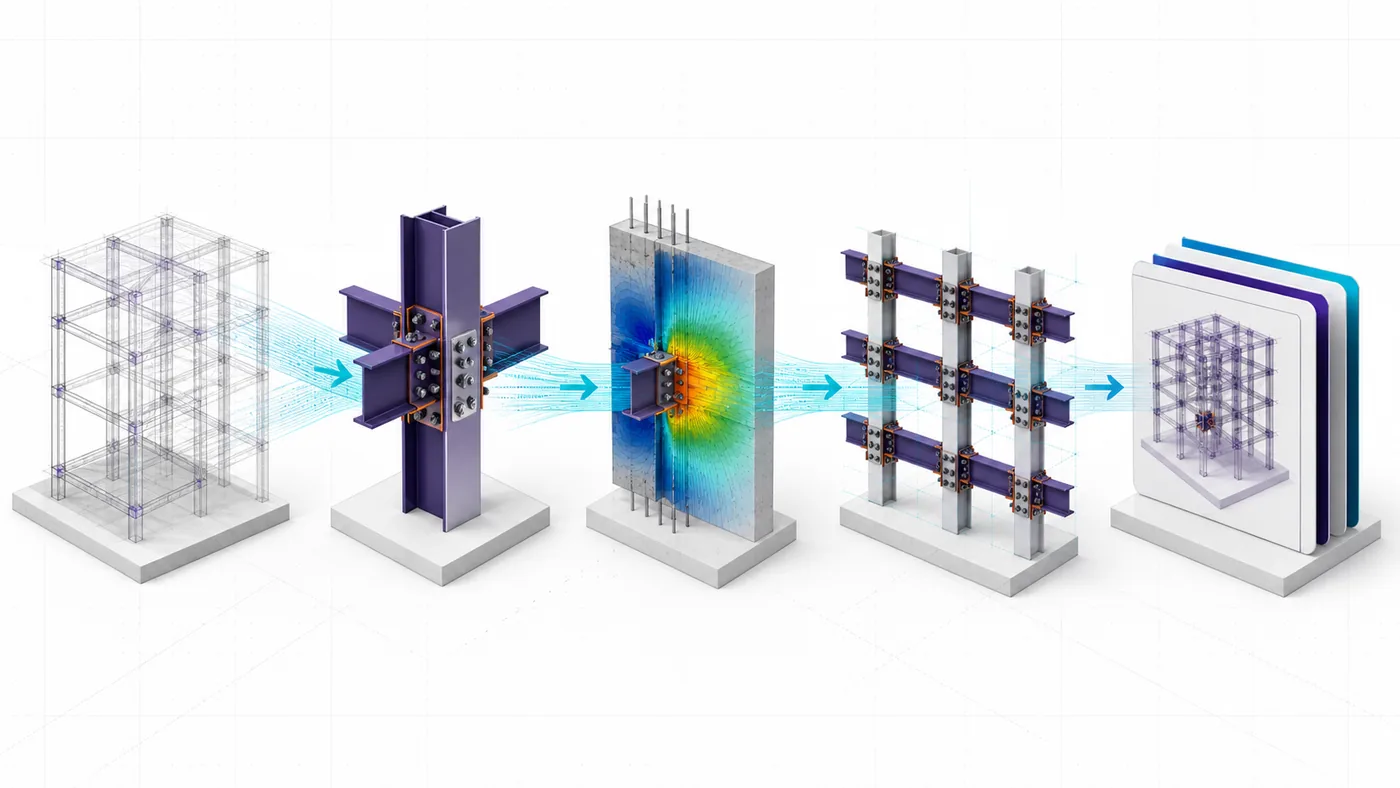

- Pet povezanih koraka: model i djelovanja, detalj spoja, rezultati i ponašanje, parametarske varijante, pregled i razmjena
- Čelik: Connection i Member za spojeve, kritične štapove i stabilnost (IDEA StatiCa Steel)
- Beton: Detail, Beam i RCS za D-područja, grede kroz faze i presjeke (IDEA StatiCa Concrete)
- Izvori: četiri službene demonstracije proizvođača, s izvornim engleskim titlovima
Digitalni tijek rada vrijedi onoliko koliko su jasni ulazni podaci, odgovornosti i trag promjena, ne samo koliko brzo aplikacije razmjenjuju model.
Ključna ideja
Jedan tijek, više specijaliziranih odluka
U praksi nije riječ o jednoj linearnoj naredbi. Model se preuzima iz odgovarajućeg izvora, spoj ili kritično područje dobiva detaljniji kontekst, rezultat se pregledava na razini konstrukcijskog ponašanja, a zatim se varijante ili dokumentacija dijele dalje.
- Model i djelovanja: geometrija, slučajevi opterećenja i kombinacije iz analitičkog ili CAD modela.
- Detalj spoja: spoj ili kritično područje dobiva vlastiti, detaljniji model.
- Rezultati i ponašanje: provjera nosivosti, krutosti i pretpostavljenog ponašanja detalja.
- Parametarske varijante: jednom definirana logika primijenjena na niz sličnih spojeva.
- Pregled i razmjena: rezultat i dokumentacija idu prema sljedećem sudioniku u lancu.
Checkbot kao veza između modela i detalja
Službeni pregled čeličnog tijeka rada prikazuje Checkbot kao mjesto za prijenos podataka iz analitičkog ili detaljnog modela prema aplikacijama Connection i Member (demonstracija, 03:30). U tom toku geometrija spoja, djelovanja i kombinacije ne moraju se svaki put ručno graditi ispočetka.
Važno je zadržati disciplinu: nakon prijenosa treba potvrditi presjeke, ekscentricitete, rubne uvjete, smjerove sila i sadržaj kombinacija. Automatizirani prijenos smanjuje unos, ali ne preuzima inženjersku odgovornost za ulaz. Isti princip vrijedi i kada model dolazi iz SCIA Engineera ili ALLPLAN-a.
Čelik i beton traže različite razine modela
Connection se u službenom videu koristi za modeliranje i provjeru spojeva, uključujući prikaz ponašanja, krutosti i kapaciteta prema odabranim postavkama (demonstracija, 00:59). Member proširuje pogled na kritični štap ili manji okvir, s otvorima, ukrutama, ekscentricitetima i analizom stabilnosti.
Za beton se tok razdvaja prema zadatku. Detail obrađuje diskontinuitetna područja, zidove, duboke grede, otvore i druge složene detalje; Beam prati grede, prednapinjanje i faze; RCS radi s presjecima, uključujući složenije oblike uvezene iz DXF-a (demonstracija, 01:08). To nisu zamjenjive aplikacije, nego različiti pogledi na različit inženjerski problem.
Čelik: Connection i Member
Spojevi, lokalno ponašanje, kritični elementi, stabilnost i dokumentiranje rezultata.
Beton: Detail, Beam i RCS
D-područja, grede kroz faze, prednapinjanje, presjeci i odgovarajući skupovi rezultata.
Jednom definirana logika, primijenjena na niz spojeva
Poseban primjer povezuje Checkbot, Connection te Rhino i Grasshopper. Reprezentativni spoj pretvara se u parametarski predložak, a zatim se isti princip primjenjuje na odabrane geometrijski jednake spojeve (demonstracija, 00:42). Rezultati se računaju zajedno (demonstracija, 01:06), nakon čega se parametri mogu ciljano prilagođavati.
Ovdje je granica posebno važna: jednaka geometrija ne znači automatski jednaka djelovanja, rubne uvjete ili zahtjeve. Grupiranje mora ostati provjerljivo, a odstupanja vidljiva.
Delegirati zadatak bez gubitka konteksta
U tijeku rada za delegirano projektiranje spojeva konstruktor može podijeliti cijeli Checkbot projekt ili odabrane spojeve. Paket prema službenom videu može sadržavati presjeke, završne uvjete, ekscentricitete, sile, slučajeve i kombinacije (demonstracija, 00:36). Projektant spoja nastavlja u Connectionu, a rezultati i dokumentacija vraćaju se timu.
Viewer zatvara komunikacijsku petlju: sudionici mogu pregledati model i razmijenjene rezultate (demonstracija, 01:19), dok se u videu prikazuju i 3D DWG te IFC izlazi za daljnji tijek. Dostupnost pojedinih funkcija i prikladnost izlaza za proizvodnju uvijek treba potvrditi za stvarnu verziju, licencu i ugovoreni proces. Kada razmjena preraste jedan projekt, na red dolaze i otvoreni standardi: IFC za model i BCF za primjedbe.
Povezan tijek rada nije automatski odobren tijek rada
Videozapisi dobro prikazuju mogućnosti i smjer rada, ali nisu potpuna projektantska procedura. Prije primjene na projektu potrebno je definirati tko potvrđuje model, tko kontrolira prenesena djelovanja, koja se verzija norme koristi i tko konačno odobrava detalj. Četiri kontrolne točke koje se isplati zapisati:
- Verzije. Provjeriti verzije aplikacija, dodataka i BIM veza prije početka rada.
- Geometrija. Potvrditi presjeke, ekscentricitete i rubne uvjete nakon svakog prijenosa.
- Djelovanja. Kontrolirati slučajeve opterećenja, kombinacije i smjerove sila.
- Odgovornost. Zapisati tko provjerava, tko mijenja i tko tehnički odobrava detalj.
Ta četiri zapisa nisu birokracija, nego jedini način da se kasnije zna što je išlo u proračun. Uklapanje u uredski standard obrađujemo kroz BIM edukaciju i standardizaciju.
Napomena o izvorima i verzijama
Članak je izrađen iz sačuvanih izvornih engleskih titlova i vremenski označenih kadrova službenih IDEA StatiCa demonstracija. Opisi funkcionalnosti zahtijevaju potvrdu prema instaliranoj verziji, licenci, odabranoj normi i pravilima konkretnog projekta. Ono što je u videu prikazano kao mogućnost ne znači automatski da je dostupno u vašoj kombinaciji verzije i licence.
Kako to izgleda na stvarnom projektu
Dva primjera iz naše prakse pokazuju krajeve istog toka. Na vidikovcu na Marjanu težište je bilo na čeličnoj konstrukciji i spojevima, a na visokostijenom nosaču u Bibinjama na armiranobetonskom detalju i D-području. Na sportskoj dvorani u Velikoj Ludini vidi se kombinacija više alata na istom projektu.
Želite provjeriti tijek rada na vlastitom modelu?
Odaberite jedan reprezentativan spoj, betonski detalj ili prijenos iz postojećeg BIM odnosno analitičkog alata. Na njemu je najlakše potvrditi što se prenosi, gdje nastaje vrijednost i koje kontrolne točke trebate zadržati. Pregled aplikacija nalazi se na stranici IDEA StatiCa, a škole i studenti mogu koristiti studentske i demo verzije.
O softveru i izvorima: IDEA StatiCa razvija IDEA StatiCa, a u Hrvatskoj ga zastupa i podržava Baldinistudio. Opisi funkcija preuzeti su iz službenih video demonstracija proizvođača i koriste se radi prikaza tijeka rada.
