U stambenoj zgradi u Bibinjama armiranobetonski nosač u osi „2″ dug je oko 22 metra i visok oko 15,5 metara, prolazi kroz pet etaža i u podrumu premošćuje 11,1 metar bez ijednog oslonca. Otvori vrata na gornjim etažama tlocrtno su smaknuti, a između velikog podrumskog otvora i vrata u prizemlju ne izvodi se nadvoj, nego teret preuzima samo armiranobetonska ploča. Umjesto dodatnih stupova i sustava greda, element je proračunat kao visokostijeni nosač u IDEA StatiCa-i Detail, čime je garaža ostala bez stupova, a strop ravan.
Studiju slučaja napisao je projektant Ante Uglešić, dipl. ing. građ. (G5856) iz zadarskog ureda Superstructure d.o.o., a odnosi se na glavni građevinski projekt konstrukcije stambene zgrade u Bibinjama, izrađen u studenome 2024. Objavljujemo je uz njegovo odobrenje i s njegovim prikazima iz projektne dokumentacije. IDEA StatiCa Concrete u Hrvatskoj zastupa Baldinistudio, pa nam je ovakav prikaz iz konstrukterske prakse dragocjen.
Ključni podaci o nosaču

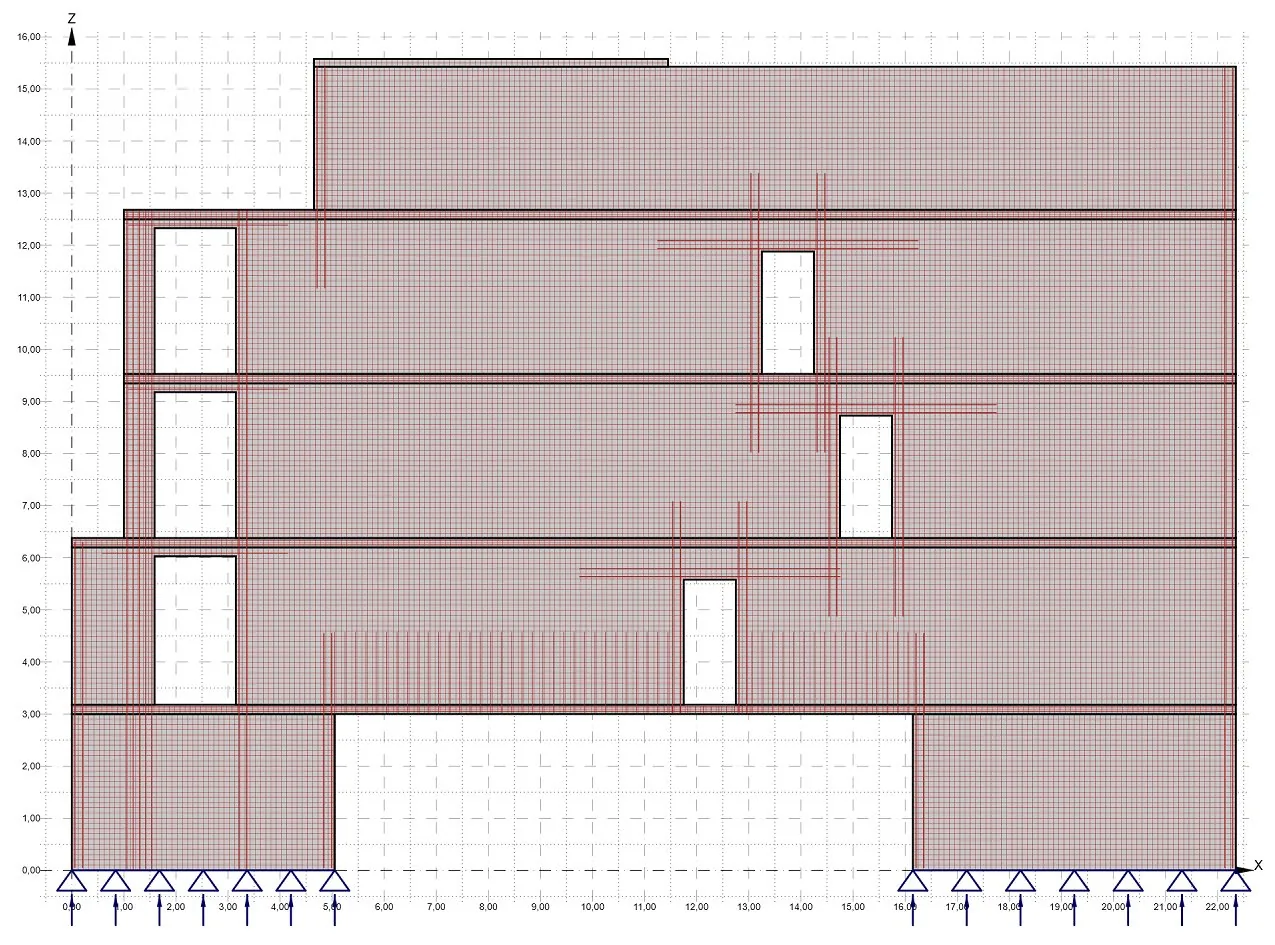

- Geometrija: duljina oko 22 m, visina oko 15,5 m, kroz pet etaža (podrum, prizemlje, I. i II. kat te etaža ravnog krova)
- Debljina: 20 cm, a na razini podruma 25 cm zbog povećanih opterećenja
- Otvori: u podrumu raspon 11,1 m; na gornjim etažama po dva manja otvora za vrata, tlocrtno smaknuta; na ravnom krovu bez otvora
- Armatura: obostrano mreže Q385, a oko otvora horizontalni i vertikalni serklaži, u pravilu s 4×Ø20 mm rebrastim šipkama; čelik B500 (fy = 500 N/mm²)
- Beton: C30/37 na podrumskim zidovima, C25/30 na gornjim etažama
- Softver: IDEA StatiCa 24.1, modul Concrete › Detail › 2D › Walls, metoda kompatibilnih polja naprezanja (CSFM)
Zašto klasične metode ovdje ne vrijede
Složena geometrija i otvori na različitim visinama isključuju klasične analitičke postupke dimenzioniranja, one koji se standardno koriste kod greda, stupova i slobodno oslonjenih nosača prema EN 1992-1-1.
Takvi proračuni podrazumijevaju pojednostavljene modele ponašanja konstrukcijskih elemenata, koji se temelje na pretpostavci ravnih presjeka, jasno definiranim rubnim uvjetima i linearnim distribucijama naprezanja, što u ovom slučaju nije primjenjivo.
Ante Uglešić, dipl. ing. građ., Superstructure d.o.o.
Ni standardni linearni proračun u bilo kojem komercijalnom FE softveru nije adekvatan, jer ne uključuje ključnu značajku ponašanja armiranog betona: raspucavanje u zoni vlaka, koje presudno utječe na raspodjelu naprezanja i ukupnu nosivost.
Budući da beton učinkovito prenosi tlačna naprezanja, dok vlačna preuzima armatura, svako zanemarivanje ovog fenomena u analizi vodi do nerealnih i potencijalno nepouzdanih rezultata.
Ante Uglešić, dipl. ing. građ., Superstructure d.o.o.
Zašto ne opći nelinearni FE program
Sve navedeno može se modelirati i u općim nelinearnim FE programima, konstitutivnim modelima poput total strain crack ili concrete smeared crack. Projektant je s tim pristupima već radio i obrazlaže zašto ih ovdje nije odabrao.
Iako ti programi pružaju visoku razinu fleksibilnosti i preciznosti, u praksi se pokazuje da zbog svoje otvorene strukture i neparametarskog karaktera zahtijevaju znatno više vremena za izradu modela, provođenje analize i tumačenje rezultata. Takvi su alati prikladni ponajprije za znanstvena istraživanja, ali nisu optimalni za svakodnevne inženjerske zadatke gdje je učinkovitost, ponovljivost i brzina odlučivanja ključna.
Ante Uglešić, dipl. ing. građ., Superstructure d.o.o.
Što model zapravo obuhvaća

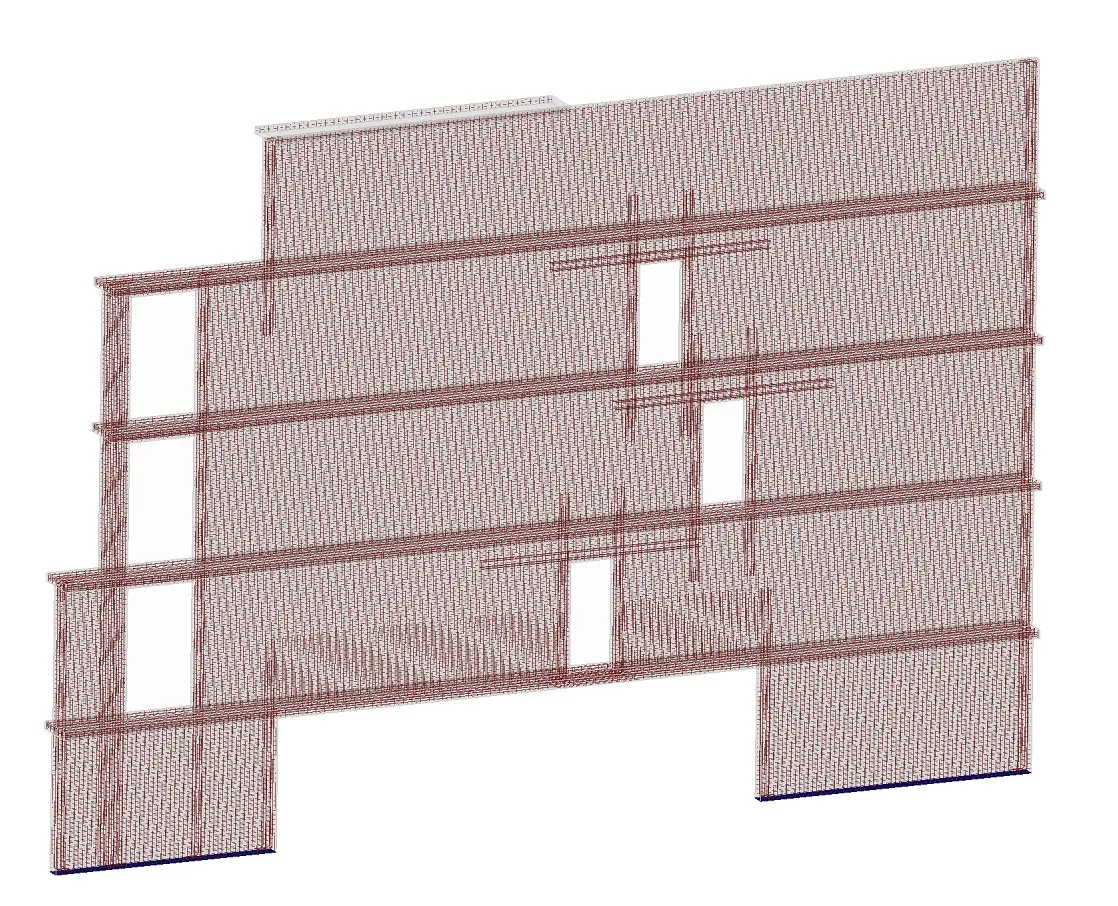

Korišten je tijek rada 2D zidovi, s ravninskom materijalno nelinearnom analizom pločastih (shell) konačnih elemenata. Konstitutivni model uključuje ono što linearni proračun preskače:
- Tlačna čvrstoća betona modelirana je parabola-pravac dijagramom prema EN 1992-1-1 ili pojednostavljenim elastoplastičnim modelom.
- Vlačna čvrstoća betona zanemaruje se, ali se učinak ukrućenja armature (tension stiffening) uzima u obzir.
- Poprečne pukotine reduciraju tlačnu nosivost betona, što ulazi kroz učinak compression softening.
- Dugotrajno ponašanje modelirano je efektivnim modulom elastičnosti, uključujući puzanje (φ).
- Armatura je 1D element s bilinearnim dijagramom naprezanje-deformacija.
- Interakcija beton-armatura opisana je bond-slip modelom, s bilinearnom funkcijom klizanja.
Numerički model koristi 2D četverokutne ili trokutne pločaste elemente za beton i 1D štapne elemente za armaturu, međusobno povezane višetočkastim (MPC) vezama. Proračun se temelji na Newton-Raphsonovu algoritmu s adaptivnim koracima opterećenja, a kriteriji zaustavljanja definirani su najvećim dopuštenim deformacijama: 5 % tlačne i 7 % vlačne deformacije u betonu, 5 % u armaturi u oba smjera, uz ograničenja klizanja u spojnim i pomaka u sidrenim elementima.
Topology Optimization: gdje armatura stvarno radi

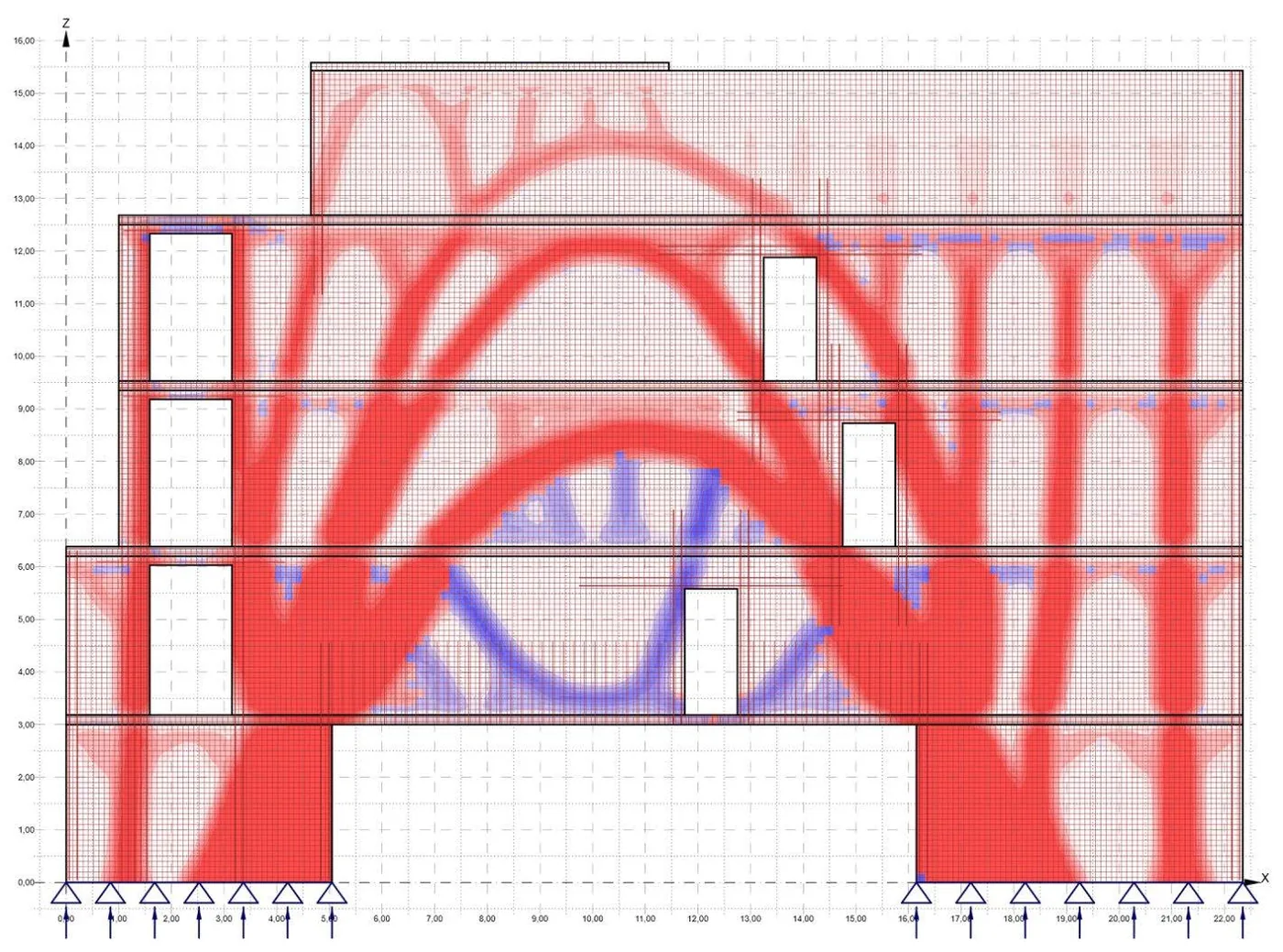

Analiza Topology Optimization provodi iterativne proračune u kojima se zadavanjem efektivnog volumena konstrukcije (20 %, 40 %, 60 % ili 80 %) traži raspodjela materijala s najvećom krutošću. Rezultat su vizualno pregledne smjernice za raspored armature: tlačno opterećene zone prikazuju se crveno, vlačne plavo.
Prednost dolazi do izražaja upravo kod složene geometrije i nestandardnih opterećenja, gdje klasično dimenzioniranje nije intuitivno ni dovoljno pouzdano.
U konkretnom slučaju predmetnog visokostijenog nosača, ovaj je alat poslužio kao sredstvo za dublje razumijevanje načina nošenja opterećenja, te je na temelju njegovih rezultata optimiziran raspored armature u svim kritičnim zonama.
Ante Uglešić, dipl. ing. građ., Superstructure d.o.o.
Što je to značilo za projekt
Proračunom visokostijenog nosača raspona 11,1 m osigurana je dispozicija podrumske etaže bez dodatnih armiranobetonskih stupova i s ravnim stropom, bez sustava greda. Investitor je time dobio kvalitetniji i fleksibilniji raspored parkirališnih mjesta te bolju protočnost vozila u garaži.
U situaciji u kojoj ne bi bilo moguće provesti takvu nelinearnu analizu, projektantski bi pristup najvjerojatnije bio konzervativniji. U tom slučaju bilo bi neizbježno projektirati dodatne stupove kao i sistem gredi, čime bi se ne samo degradirala funkcionalnost prostora, već bi se povećala visina etaže. To bi zahtijevalo dublji iskop temelja, što je posebno nepovoljno zbog činjenice da se građevina nalazi u blizini morske obale te se podrumska etaža izvodi ispod razine mora.
Ante Uglešić, dipl. ing. građ., Superstructure d.o.o.
Osim same analize, program je omogućio izradu planova armature s velikom preciznosću. Ključna armatura definirana je već pri izradi glavnog projekta, tijekom definiranja numeričkog modela, a izlazni rezultati daju pregled pozicija, količina i rasporeda armature, što ubrzava izradu izvedbene dokumentacije.
Zaključak projektanta
Posebna prednost je gotovo potpuna automatizacija analize i generiranja izvještaja. S nekoliko klikova moguće je dobiti detaljne i pregledne ispise rezultata, uključujući ključne provjere prema europskim normama, koje su odmah spremne za uvrštavanje u glavni statički proračun projekta.
Ante Uglešić, dipl. ing. građ., Superstructure d.o.o.
Uz to, projektant ističe da je sučelje intuitivno i da omogućuje brzo usvajanje rada bez potrebe za dubokim numeričkim znanjem, jer je alat orijentiran na inženjersku praksu, a ne na akademska istraživanja.
Što ovaj primjer ne rješava
Studija slučaja pokazuje rezultat i put do njega, ali nekoliko ograda vrijedi izreći naglas:
- Alat ne odlučuje o konceptu. Odluka da se raspon premosti visokostijenim nosačem umjesto stupovima i sustavom greda projektantska je. Softver je pokazao da je izvediva, nije je predložio.
- Topology Optimization nije shema armiranja. Ona pokazuje putove sila pri zadanom efektivnom volumenu, a rezultat ovisi o odabranom postotku. Prijelaz na stvarne šipke, sidrenja i preklope radi inženjer.
- Kriteriji zaustavljanja su modelska pretpostavka. Granice od 5 % i 7 % deformacije te dopuštena klizanja treba razumjeti prije nego što se rezultat prihvati kao dokaz.
- Nelinearni proračun ne ispravlja loše ulazne podatke. Opterećenja, kombinacije i rubni uvjeti dolaze izvana; model će uredno konvergirati i na pogrešnim pretpostavkama.

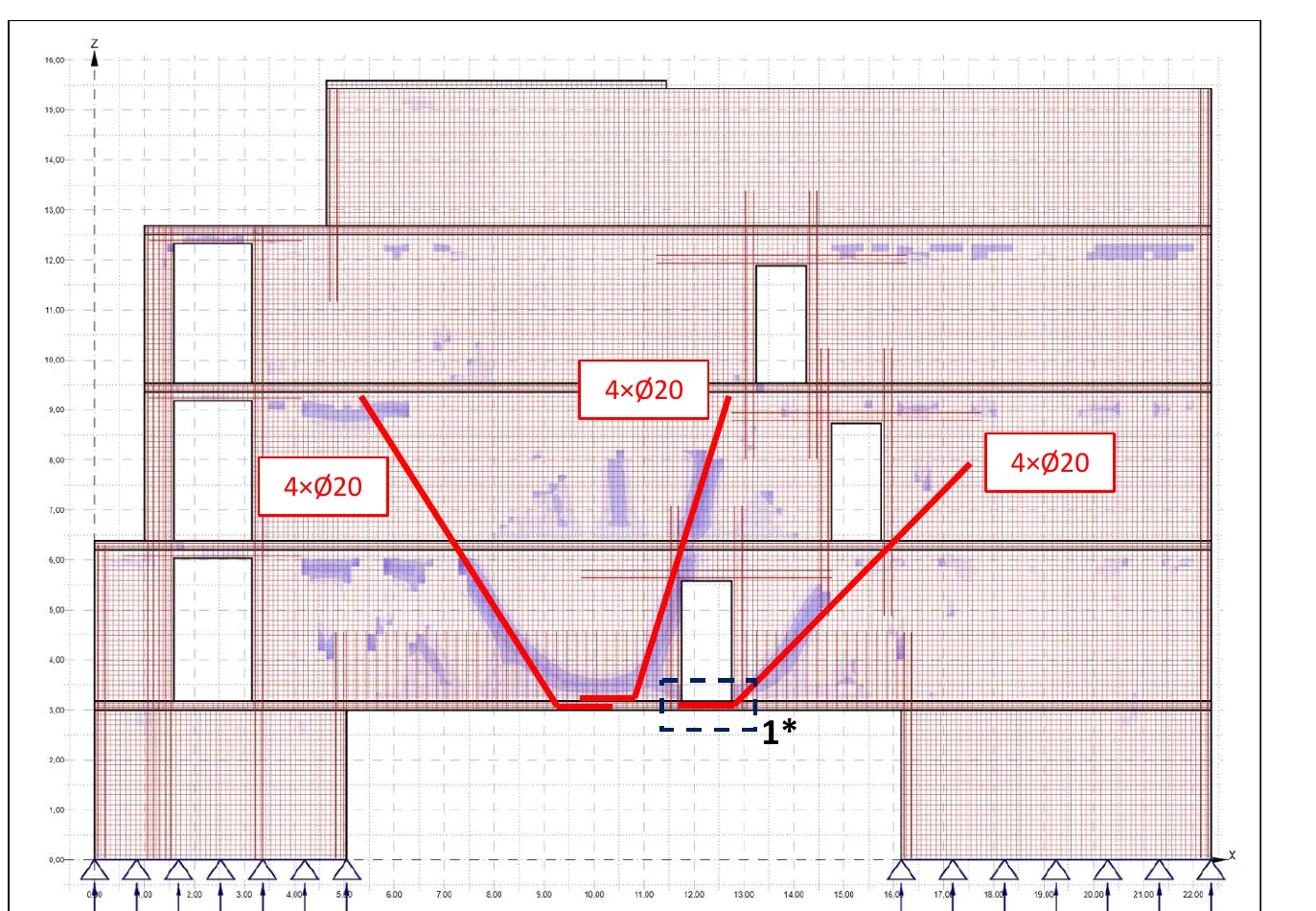

- Izvedba je i dalje usko grlo. Kose šipke 4Ø20 u zidu debljine 20 do 25 cm traže pažljivu koordinaciju sa serklažima, mrežama i ugradnjom betona.
Ništa od toga ne umanjuje projekt. Naprotiv, pokazuje gdje je stvarni inženjerski rad.
Imate presjek ili detalj koji vam ruši koncept?
Otvor u zidu, konzola, ležajna zona, temeljna greda: ako vas linearni model tjera na stup koji arhitektonski ne možete imati, prođimo zajedno kroz geometriju, opterećenja i ono što je stvarno mjerodavno. Baldinistudio zastupa IDEA StatiCa-u u Hrvatskoj i uz licencu pruža edukaciju i podršku na hrvatskom jeziku.
Ako želite sami isprobati, probna verzija dostupna je kod proizvođača, a studenti i škole mogu koristiti studentske i demo verzije.
O izvoru: Članak je nastao prema izvornoj studiji slučaja koju je na hrvatskom napisao Ante Uglešić, dipl. ing. građ. (Superstructure d.o.o., Zadar), i objavljen je uz njegovo odobrenje. Citati su preuzeti doslovno iz te studije, a svi prikazi modela i rezultata iz njegove projektne dokumentacije. Englesku verziju objavila je IDEA StatiCa.
