Rampa rijetko ima samo jedan nagib. Pristup podzemnoj garaži može pratiti zavoj, mijenjati uzdužni nagib te imati različite poprečne nagibe i širine lijevo i desno od osi.
Ručno usklađivanje tlocrta, profila i 3D geometrije zato brzo postaje osjetljiv posao.
ALLPLAN Add-On Rampe tvrtke CDS Bausoftware stvara parametriziranu rampu iz osi, uzdužnog profila i poprečnih nagiba. Rezultat je dinamička referentna ploha na koju se mogu vezati arhitektonski elementi poput ploča i zidova. Dodatak nudimo uz ostale dodatke i proširenja za ALLPLAN.
Ključne činjenice
- Namjena: rampe proizvoljnog oblika, pristupi i garažne rampe
- Os: linije, kružnice i klotoide
- Visinska geometrija: proizvoljni uzdužni profil
- Poprečna geometrija: odvojeni nagibi i širine lijevog i desnog ruba
- Rezultat: Brep, 3D plohe i automatska referentna ploha
- ALLPLAN: službeno podržane verzije 2024 do 2026
- Probna verzija: 14 dana besplatno
- Jezici sučelja: uz njemački, engleski i talijanski dostupan je i hrvatski
Geometrija počinje osi
Os je temelj geometrije rampe. Može se preuzeti iz linija, kružnica i klotoida, pa rampa nije ograničena na pravocrtni ili kružni oblik. Početak i kraj moguće je dodatno odmaknuti po osi, a lijevi i desni rub mogu dobiti vlastite granične osi.
Takav pristup posebno je koristan kod zakrivljenih pristupa podzemnim garažama, gdje unutarnji i vanjski rub često nemaju istu širinu ni isti poprečni nagib. Riječ je o zadatku koji se u praksi javlja usporedno s arhitektonskim modelom objekta.

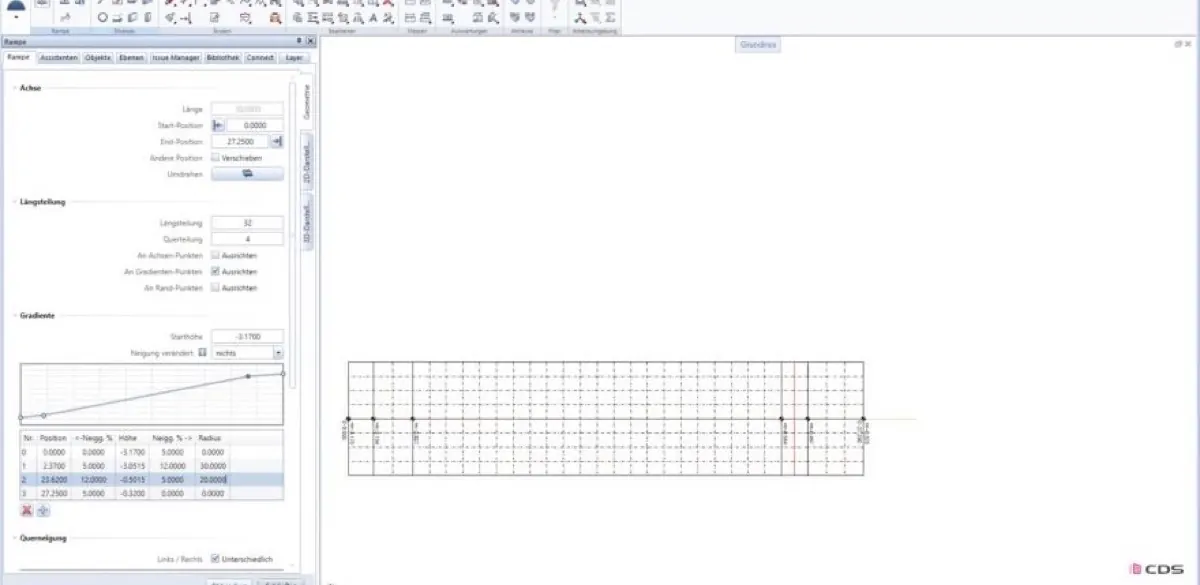

Uzdužni profil i poprečni nagibi u jednom modelu
Nakon osi definira se proizvoljni uzdužni profil. Demonstracija prikazuje tablični i grafički unos položaja i visina te prijelaze između pojedinih segmenata profila. Lijevi i desni rub zatim mogu imati zasebne širine i poprečne nagibe.
Važno je razlikovati tri podatka: visinu na osi, poprečni nagib i širinu do ruba. Njihova kombinacija određuje visinu lijevog i desnog ruba u svakoj stacionaži. Time se izbjegava ručno konstruiranje niza nepovezanih 3D ploha.

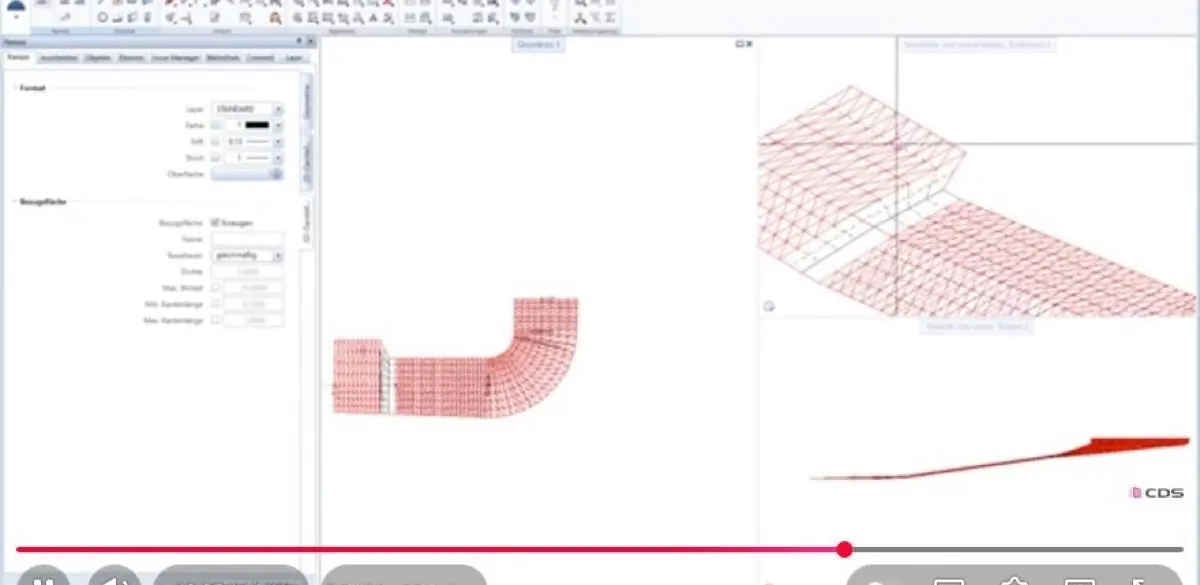

Dinamička referentna ploha
Ključni rezultat nije samo vizualna 3D površina. Dodatak stvara referentnu plohu koju mogu koristiti arhitektonski elementi u ALLPLAN-u. Ploča ili zid vezani uz tu plohu mogu pratiti promjene geometrije rampe bez ponovnog ručnog modeliranja svake točke.
Službeni popis funkcija navodi i ujednačenu podjelu referentne plohe te brisanje napuštenih referentnih ploha. To je važno nakon većih izmjena varijante, kada u modelu ne treba ostaviti stare pomoćne površine.

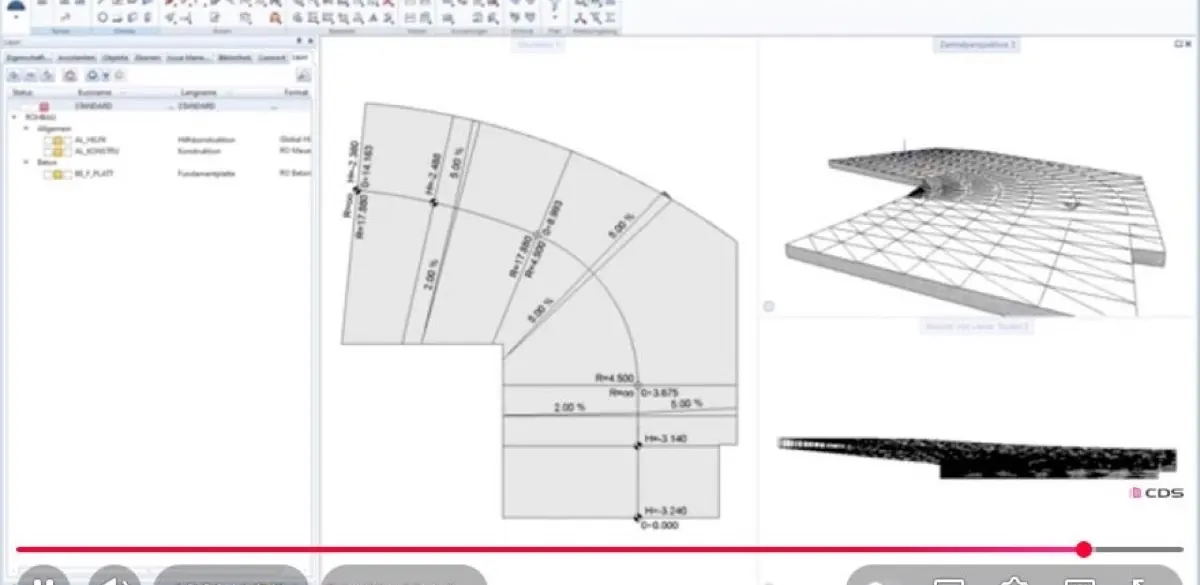

Tlocrt i 3D prikaz služe različitim provjerama
U tlocrtu se mogu prikazati visine, poprečni nagibi i stacionaže. Taj prikaz služi dokumentiranju geometrije i kontroli rubova. Brep i 3D plohe omogućuju provjeru prostornog oblika te povezivanje s okolnim konstrukcijama.
Preporučeni tijek rada
- Pripremite čistu os i definirajte početak i kraj rampe.
- Unesite uzdužni profil s provjerenim visinama i prijelazima.
- Zadajte širine i poprečne nagibe zasebno za lijevu i desnu stranu.
- Provjerite tlocrtne oznake, stacionaže i rubne osi.
- Generirajte 3D geometriju i referentnu plohu.
- Tek tada povežite ploče i zidove te provjerite rezultat u presjecima.
Što još treba provjeriti projektantski
Dodatak automatizira geometriju, ali ne zamjenjuje provjeru propisa i izvedivosti. Projektant i dalje treba provjeriti dopuštene nagibe, prijelazne zone, odvodnju, minimalne širine, slobodne visine, nosivost i zahtjeve pristupačnosti. Prohodnost vozila u tlocrtu treba provjeriti odgovarajućim alatom, primjerice dodatkom Trajektorije vozila.
Kada uz rampu treba oblikovati i okolnu površinu, u istoj obitelji CDS dodataka pomažu Zakrpa (PatchWork) za vanjsko uređenje i parkirališta te Allplan Iskop za teren, građevnu jamu i bilancu masa.
Pogledajte demonstraciju
Video CDS Bausoftware AG vodi kroz izradu i naknadnu izmjenu parametarske rampe, od osi i uzdužnog profila do referentne plohe.
Želite provjeriti rampu iz svojeg projekta?
Pripremite os, poznate kote i očekivane nagibe, pa zajedno prođimo kroz tijek rada. Probnu verziju na 14 dana preuzmite na stranici dodatka Rampe, a škole i studenti mogu koristiti studentske i demo verzije.
O dodatku i izvoru: Rampe razvija CDS Bausoftware AG, a u Hrvatskoj ga zastupa Baldinistudio. Snimke zaslona preuzete su iz službene video demonstracije proizvođača i koriste se radi prikaza mogućnosti dodatka.
