Okno dizala nije velik konstrukcijski element, ali u armiranju brzo postaje zbijen detalj: Donja ploča, zidovi jame, otvor gornje ploče, prekidi uz rubove i dodatne šipke moraju ostati usklađeni u modelu i presjecima. Kada sve to nosi jedan naknadno urediv element, izmjena prestaje značiti ponovno crtanje detalja.
ALLTO Elevator Pit Reinforcement PythonPart, na Baldinistudiovoj stranici dodataka nazvan Armatura okna dizala, okuplja taj posao u parametarskom sučelju unutar ALLPLAN-a. Sedam kratkih službenih vodiča pokazuje cijeli put, od preuzimanja geometrije do postavljanja gotovog presjeka. Dodatak razvija ALLTO Software, a u Hrvatskoj ga uz ALLPLAN za konstrukterstvo zastupa i podržava Baldinistudio.
Ključne činjenice
- Proizvod: ALLTO Elevator Pit Reinforcement PythonPart (hrv. Armatura okna dizala), dio ALLTO obitelji dodataka za armaturu
- Sedam koraka: početak, dimenzije, armatura dna, prednji i bočni pogled, dodatne šipke, generiranje i izmjena te presjek
- Četiri skupine armature: dno jame, prednja strana, bočna strana i dodatne šipke
- Dva izlaza: obična ALLPLAN armatura ili PythonPart element koji ostaje urediv
- Jezik sučelja: engleski, uz podesive jedinice i klase čelika; podršku i obuku na hrvatskom pruža Baldinistudio
- Isprobavanje: probna verzija dostupna je preko stranice dodatka
Dimenzije se upisuju ili preuzimaju iz modela
Rad počinje dvostrukim klikom na PythonPart u ALLTO biblioteci. Korisnik bira hoće li stvoriti običnu ALLPLAN armaturu ili PythonPart element koji se poslije može ponovno otvoriti i izmijeniti.
U kartici Dimension ručno se zadaju dimenzije donje ploče, otvor, visinske točke i kut. Kada je jama već modelirana, Get Geometry preuzima podatke odabirom donje ploče i otvora u gornjoj ploči. Sučelje se zatim ponovno otvara s popunjenim dimenzijama.
Isti element nosi geometriju, pravila armiranja i podatke za presjeke, pa promjena ne mora pokrenuti ručno sastavljanje detalja ispočetka.
Praktična prednost parametarskog elementa
Četiri smjera ostaju poveziva, ali odvojeno kontrolirana

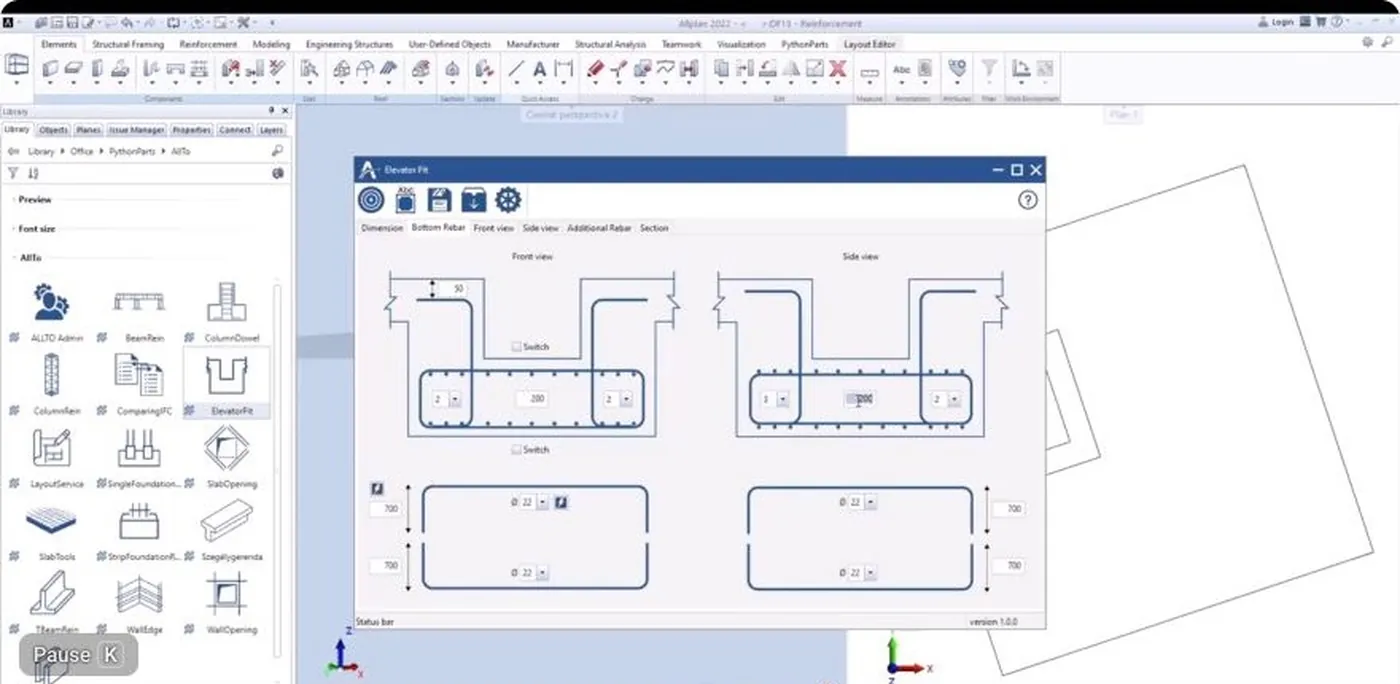

Kartica Bottom Rebar organizira armaturu dna prema prednjem i bočnom pogledu. Zadaju se zaštitni sloj, promjeri i duljine kuka, dok pomoćne tipke primjenjuju zajedničke vrijednosti na više skupina.
Količina i razmak šipki koje se vide u prednjem pogledu određuju se iz bočnog pogleda, i obrnuto, jer se tako čita stvarni smjer pružanja šipke. Po potrebi se mijenja i redoslijed slojeva između dvaju smjerova.
O nazivu: Bottom Rebar označava položaj, dakle armaturu dna jame ili donju armaturu, a ne sporednu ulogu te skupine. U ovom članku koristimo naziv armatura dna.
Različite strane ne moraju dijeliti ista pravila

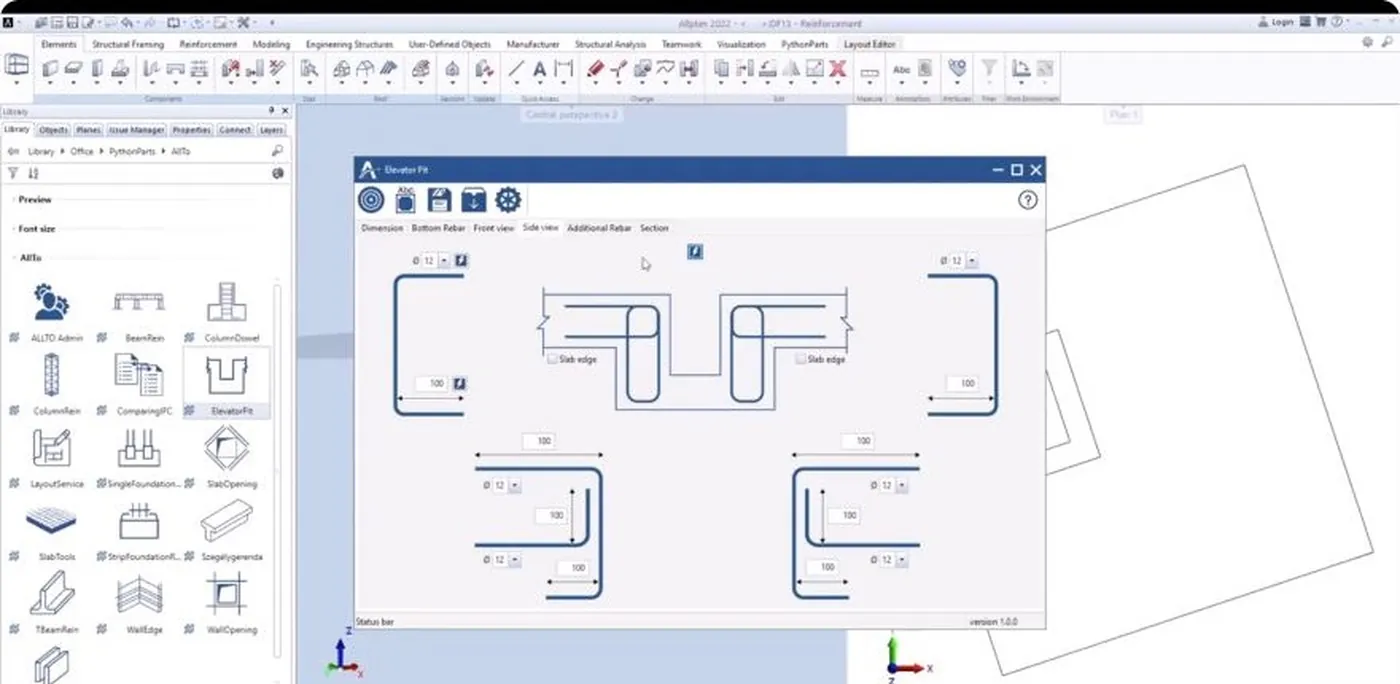

Parametri zidne armature podijeljeni su na kartice Front View i Side View. Kada je raspored isti, podaci se mogu kopirati iz prednjeg u bočni pogled. Kada geometrija ili rubovi nisu jednaki, svaka se strana prilagođava zasebno.
Kopiranje je početna postavka, a ne dokaz da su sve strane jednake. Nakon prijenosa treba provjeriti rubove ploče, položaj otvora, dostupnu duljinu sidrenja i razlike u geometriji zidova.
Dodatne šipke rješavaju rubove i iznimke
Kartica Additional Rebar obuhvaća ravne dodatne šipke i šipke s kukama. Za ravne šipke zadaju se odmak, duljina i promjer; za šipke s kukom količina, duljina kuke i promjer.
- Ravne dodatne šipke: Kontrolirani odmak, duljina i promjer za lokalno pojačanje.
- Šipke s kukama: Zasebna količina, duljina kuke i promjer.

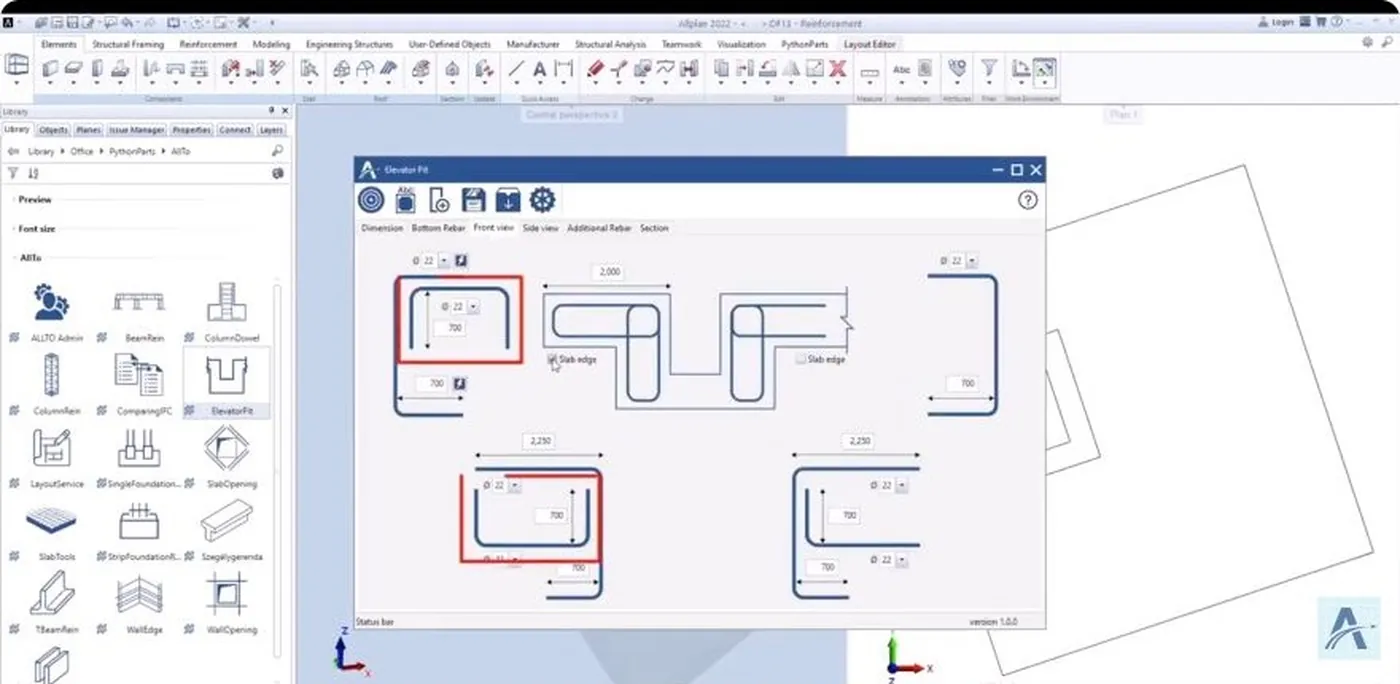

- Rub ploče: Opcija Slab edge dodaje armaturu samo na potrebnoj strani.
- Naknadna izmjena: Dvostruki klik vraća korisnika u parametre PythonParta.
Ista logika vrijedi i kod izmjene. Kada se detalj uz rub gornje ploče pokaže drukčijim od ostatka jame, prilagođava se samo ta strana, bez ponovnog modeliranja cijelog okna.
Presjeci nastaju iz istog modela armature

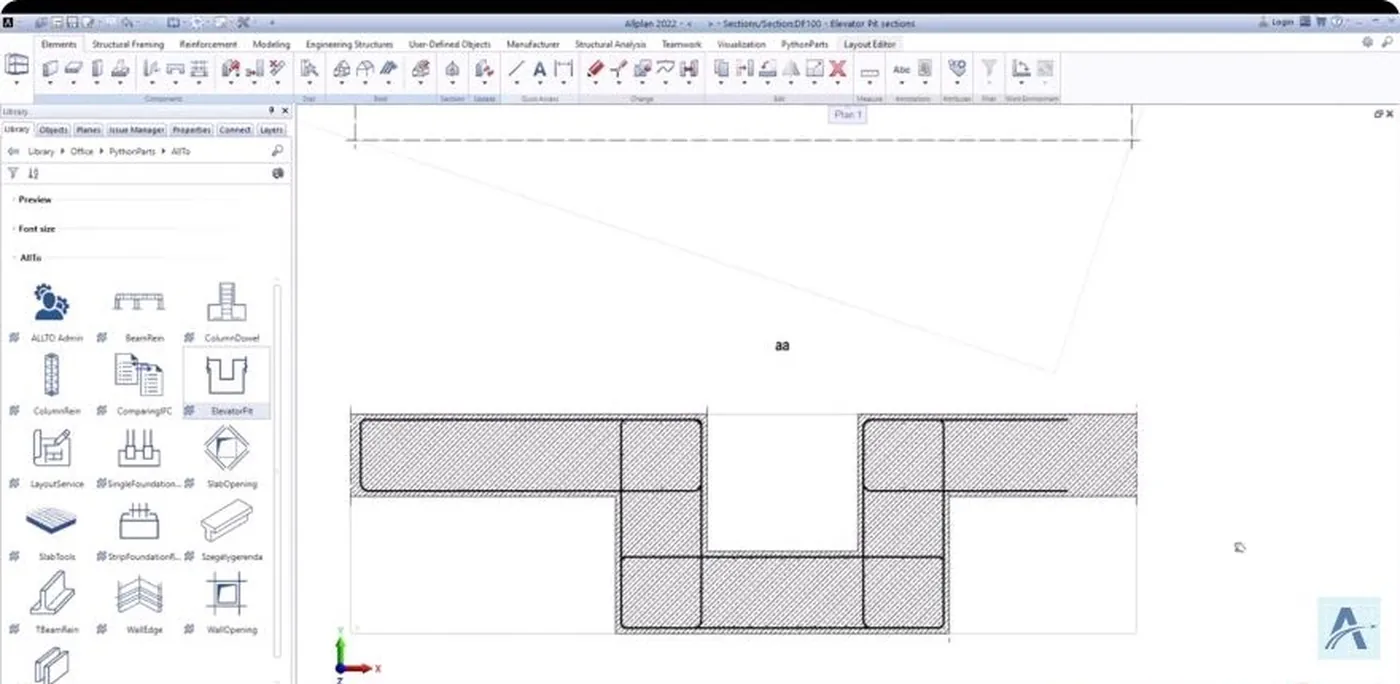

U kartici Section zadaju se naziv elementa, naslov, font, stil i veličina teksta. Vodič upozorava da se vrijednost veličine unosi deset puta većom od željene ALLPLAN visine. Zatim se određuju udaljenosti naslova, glavnog presjeka te prednjeg i bočnog pogleda.
Korisnik odabire crtež za armaturu i crtež za presjeke, stvara armaturu, bira mjerilo te točke postavljanja presjeka. Automatski rezultat i dalje treba provjeriti: Mjerilo, oznake, kotne linije, vidljivost šipki i uredski standard.
Automatizacija detaljira, projektant potvrđuje
Pregledani izvori prikazuju detaljiranje, ne proračun nosivosti. Alat ne određuje potrebnu količinu armature, sidrenje, preklope, proboj ni seizmičke zahtjeve. Te vrijednosti zadaje i potvrđuje odgovorni projektant.
Granice je korisno znati prije nego što se postavke prenesu u uredski standard:
- Proračun nije uključen. Za dokaz nosivosti i detalja tu su IDEA StatiCa Concrete i SCIA Engineer, koje ovaj dodatak ne zamjenjuje.
- Rezultat ovisi o geometriji. Get Geometry čita donju ploču i otvor iz modela; neuredna jama daje neuredne dimenzije.
- Okno je gusto područje. Vodilice, nosači i temeljna ploča susreću se na malom prostoru, pa koordinaciju s ostalim strukama treba provjeriti odvojeno, primjerice u Solibri-ju.
- Presjek nije gotov nacrt. Mjerilo, oznake, kotne linije i tipografija ostaju na projektantu i uredskom standardu.
- Sučelje je na engleskom. Nazive pozicija i oznaka na hrvatskom netko mora održavati kao interno pravilo modeliranja.
Za predgotovljene elemente vrijede vlastita pravila detaljiranja i proizvodnje: Tamo je polazište ALLPLAN Precast.
