Modeliranje cjevovoda nije samo crtanje valjaka između dviju točaka. Trasa prolazi kroz tri dimenzije, promjene smjera trebaju imati odgovarajuće lukove, promjer se može promijeniti tijekom projektiranja, a prikaz u tlocrtu mora jasno razlikovati vidljive, skrivene i presječene dijelove. Kada ista logika treba poslužiti i za kabelske police ili brtvene trake u spojevima, kružni presjek više nije dovoljan.
ALLPLAN Add-On Cijevi (Rohre) tvrtke CDS Bausoftware objedinjuje te zadatke u jednom uređivom sustavu. Omogućuje izradu 3D cijevi sa zaobljenim promjenama smjera, naknadnu izmjenu promjera i osi u sve tri dimenzije, pretvaranje postojećih 3D linija u cjevovod te korištenje proizvoljnih presjeka preuzetih iz 2D polilinija. Cjevovodima se mogu pridružiti i atributi za evaluaciju.
Dodatak je dio ponude ALLPLAN dodataka koje Baldinistudio zastupa na hrvatskom tržištu. Stranica Cijevi na našem pregledu dodataka nudi probnu verziju i zahtjev za ponudu.
Ključne činjenice
- Osnova: 3D os ili postojeće 3D linije pretvorene u cjevovod
- Presjek: kružna cijev promjenjivog promjera ili proizvoljan presjek preuzet iz 2D polilinije (od verzije 1.0.1.0)
- Geometrija: automatsko zaobljenje promjena smjera uz podesiv radijus
- Izmjene: os se uređuje u sve tri dimenzije, a promjer i nakon izrade
- Prikaz: tlocrtni prikaz presječenih i skrivenih rubova preko količinskog tijela
- Podaci: cjevovodu se mogu pridružiti proizvoljni atributi za evaluaciju
- ALLPLAN: trenutačno podržane verzije 2024–2026
- Probna verzija: 14 dana
- Jezici sučelja: uz njemački, engleski i francuski dostupan je i hrvatski
Od osi do 3D cijevi

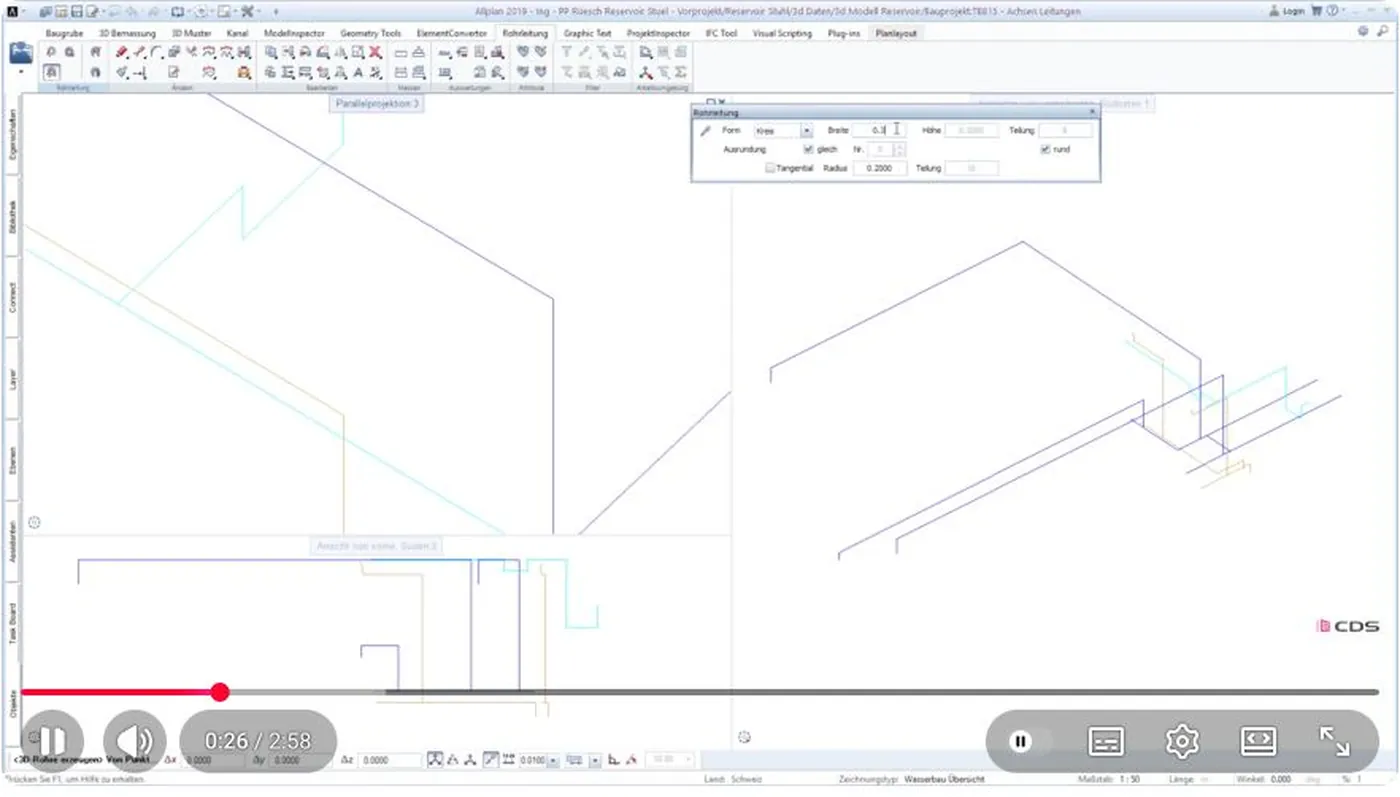

Prvi CDS video prikazuje osnovni postupak na mreži 3D linija. Te linije definiraju osi budućih cijevi, uključujući vodoravne, okomite i prostorno povezane odsječke. Umjesto ručne izrade pojedinačnih valjaka, dodatak iz osi generira povezan cjevovod.
To je posebno važno u koordinaciji instalacija. Os je jednostavnija za početno trasiranje i korekciju položaja, dok dodatak iz nje stvara stvarnu 3D geometriju potrebnog promjera. Službeni pregled zato zasebno navodi funkciju pretvaranja 3D linija u cjevovod.
Zaobljeni prijelazi umjesto oštrih lomova

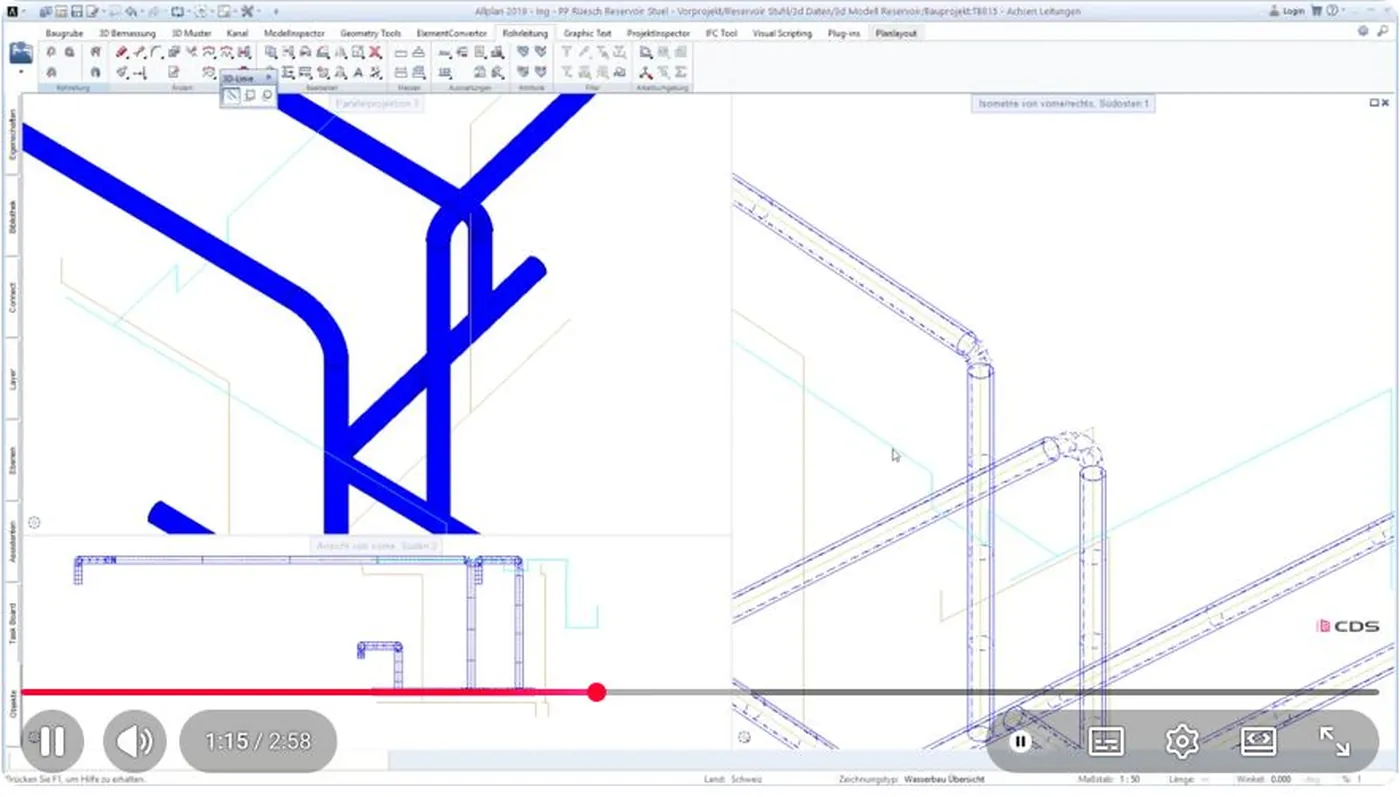

Na spoju dvaju odsječaka cijev ne bi trebala završiti oštrim geometrijskim lomom. Dodatak automatski zaobljuje uglove, odnosno promjene smjera, i omogućuje podešavanje radijusa. Video pokazuje kako isti sustav u tlocrtu, pogledu i izometriji dobiva dosljedne zakrivljene prijelaze.
Promjer se može promijeniti i nakon izrade. To ne znači da se svaki segment mora ponovno modelirati: cjevovod ostaje uređiv objekt s trasom i parametrima. Kod izmjene treba provjeriti ima li novi promjer dovoljno prostora na prolazima, križanjima i zavojima, jer geometrijska promjena može utjecati na koordinaciju s drugim sustavima.
Os se uređuje u sve tri dimenzije
Važna prednost dodatka je mogućnost naknadnog uređivanja trase preko osi. Točke i elementi mogu se pomaknuti u prostoru, pa cijev može zaobići prepreku, promijeniti visinu ili se priključiti na novi položaj bez ponovne izrade cijelog sustava.
Video prikazuje više cjevovoda u različitim bojama, što olakšava praćenje izmjena u složenoj mreži. Boju ipak ne treba zamijeniti za podatak: za pouzdanu evaluaciju proizvođač omogućuje dodavanje proizvoljnih atributa cjevovodu.
Proizvoljni presjeci iz 2D polilinije
Dodatak može preuzeti proizvoljan presjek iz 2D polilinije. Ova mogućnost proširuje alat izvan kružnih cijevi. Korisnik nacrta ili odabere 2D konturu, zatim je vodi duž prostorne osi, a dodatak rješava zaobljenje promjena smjera i 3D geometriju.

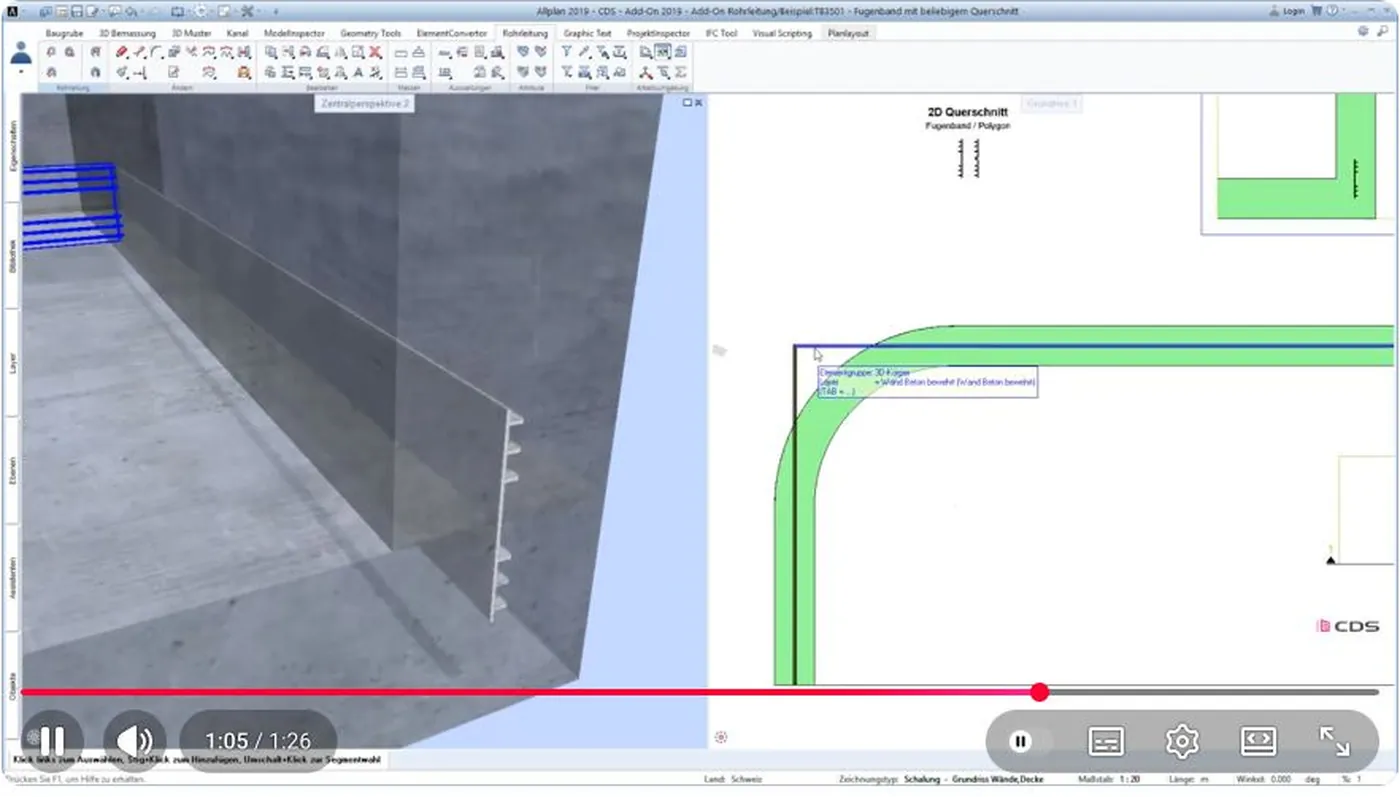

Drugi video koristi presjek brtvene trake za spoj, njemački Fugenband. U hrvatskom tehničkom kontekstu precizniji je izraz brtvena traka za radni ili dilatacijski spoj, odnosno waterstop, ovisno o namjeni proizvoda. Sam izraz „dilatacijska traka“ preuzak je jer Fugenband nije nužno ograničen samo na dilatacijske spojeve.
U prikazu se vidi zaobljena trasa i profil koji se proteže kroz spoj betonskih elemenata. To nije obična plošna „2D traka“, nego 3D element nastao vođenjem vlastitog presjeka duž osi.
Kabelske police kao drugi način primjene

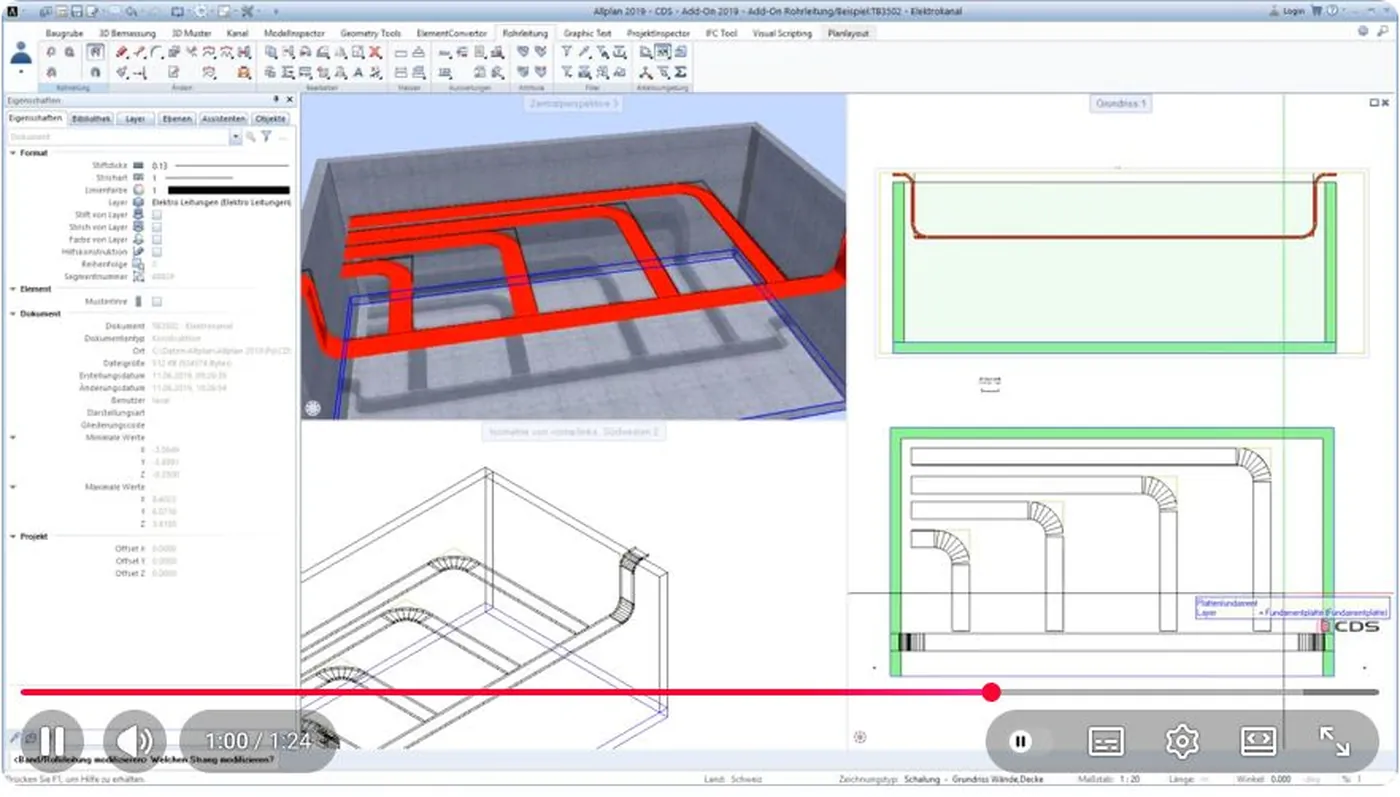

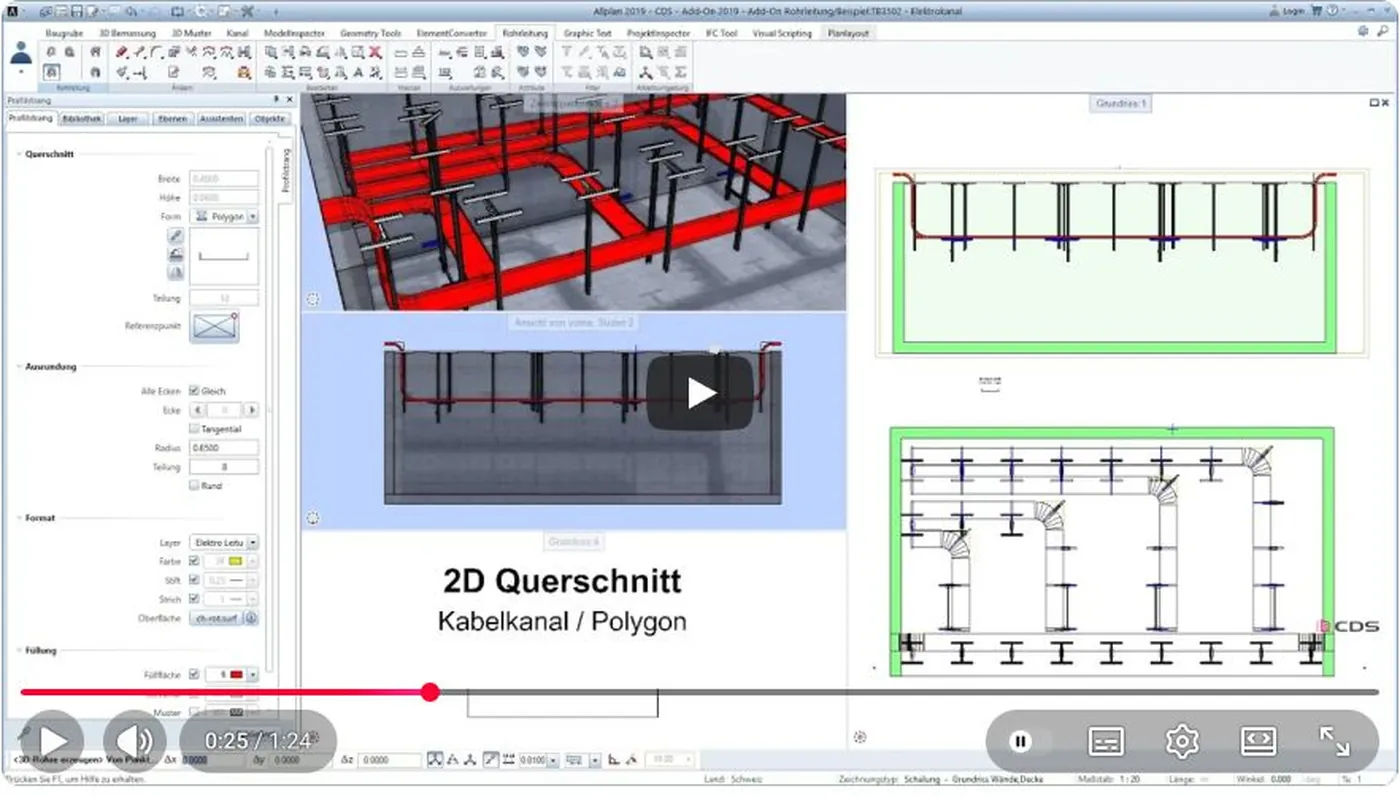

Treći video primjenjuje isti princip na kabelsku policu. Presjek je U-oblikovana 2D polilinija, a trasa se proteže kroz tehnički prostor s više paralelnih grana i promjena smjera. Svojstva presjeka, radijusa i grafičkog prikaza podešavaju se u paleti.
Ovaj primjer pokazuje zašto je korisno odvojiti tri pojma: 2D polilinija presjeka, 3D os i rezultirajući 3D element. Kabelska polica nije „2D traka“: 2D je samo izvorni presjek, dok je završni element prostorni objekt.
Tlocrtni prikaz presječenih i skrivenih rubova

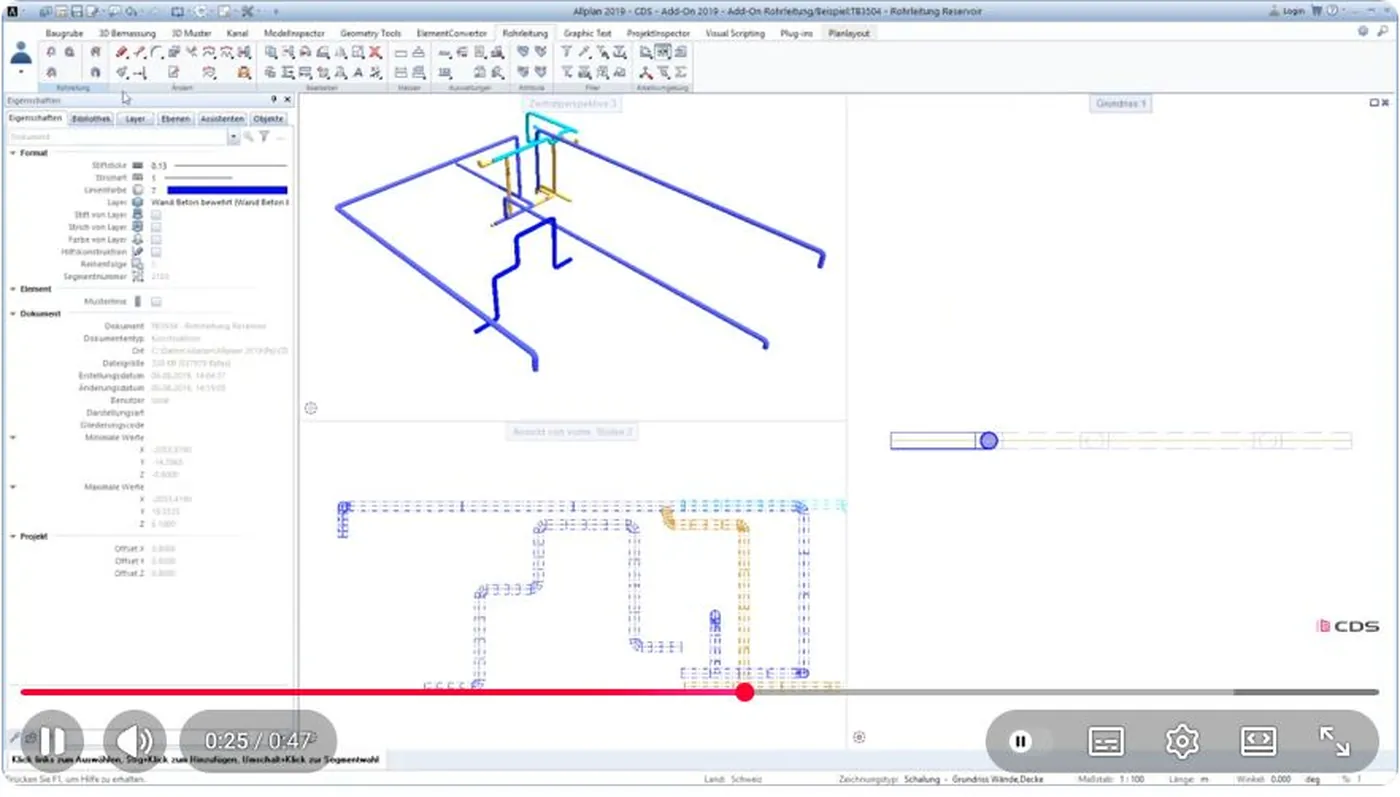

Četvrti video obrađuje temu koja je kratka, ali važna za dokumentaciju. Cjevovod se može izraditi kao količinsko tijelo (Mengenkörper), čime se u tlocrtu može dobiti prikaz presječenih i skrivenih rubova. Svojstva prikaza podešavaju se u paleti.
Ovo je više od estetske postavke. Instalacija koja prolazi iznad ili ispod ravnine reza mora se razlikovati od dijela koji tlocrt stvarno presijeca. Čitljiv prikaz smanjuje potrebu za ručnim docrtavanjem i pomaže zadržati vezu između 3D modela i projektne dokumentacije.
Šest glavnih funkcija dodatka
Aktualni CDS pregled navodi šest funkcija:
- Cjevovod — izrada cjevovodne trase.
- Izrada 2D trake — zaseban alat za trakasti 2D element.
- Izrada 3D cijevi — izrada pojedinačne 3D cijevi.
- Pretvaranje 3D linija u cjevovod — korištenje postojeće prostorne geometrije kao osi.
- Izmjena trake ili cjevovoda — naknadna promjena geometrije i parametara.
- Prikaz licence — informacije o licenci dodatka.
Proizvoljni presjeci, kabelske police i brtvene trake nisu dodatne zasebne naredbe u tom popisu, nego primjene mogućnosti vođenja vlastitog presjeka duž osi.
Preporučeni radni tok
- Definirajte svrhu elementa: kružna cijev, kabelska polica, brtvena traka ili drugi linijski profil.
- Pripremite čistu 3D os ili postojeće 3D linije koje će biti pretvorene u cjevovod.
- Za nekružni element nacrtajte zatvorenu ili odgovarajuću 2D poliliniju presjeka prema zahtjevu alata.
- Postavite promjer ili presjek te radijus zaobljenja.
- Pregledajte lomove i križanja u tlocrtu, pogledu i 3D prikazu.
- Dodajte atribute potrebne za evaluaciju i uredske izvještaje.
- Podesite tlocrtni prikaz, posebno presječene i skrivene rubove.
- Nakon koordinacijskih izmjena prilagodite os, zatim ponovno provjerite prostor i dokumentaciju.
Što treba imati na umu
- Ovo je alat za geometriju trase, a ne sustav za tehničke instalacije zgrade. Nema proračuna protoka ni pada tlaka, ni kataloga fitinga, redukcija i armatura. Za projektiranje instalacija s proračunom postoji AX3000.
- Zaobljenje traži prostor. Na kratkom odsječku zadani radijus može biti veći od raspoložive duljine, pa uske promjene smjera treba provjeriti prije nego što se trasa produlji.
- Promjena promjera ne provjerava koordinaciju. Kolizije s drugim sustavima i dalje treba otkriti alatom za to namijenjenim, primjerice Solibri-jem.
- Vlastiti presjek je onoliko dobar koliko i 2D polilinija iza njega. Nezatvorena kontura, dvostruke točke ili suvišni segmenti vraćaju se kao neuredna 3D geometrija duž cijele trase.
Uz te napomene dodatak pokriva upravo onaj dio posla u kojem se najviše vremena gubi: geometriju trase koja se mora mijenjati u prostoru i istovremeno ostati čitljiva u dokumentaciji.
Kada je zadatak drukčiji
Ako trasu treba samo grafički prikazati u nacrtu, s tekstom i strelicama umjesto modelirane geometrije, dovoljna je Grafika linija. Kada uz os treba niz ponavljajućih elemenata, a ne kontinuirani profil, taj zadatak pokriva Lančani element. Za duljine profila i strukturirane količine iz gotovog modela tu je Inspektor količina.
Conclusion
Cijevi povezuju jednostavno trasiranje osi s geometrijski potpunim, naknadno promjenjivim 3D elementom. Kružni cjevovodi dobivaju promjer i zaobljene prijelaze, a vlastiti presjeci otvaraju mogućnost modeliranja brtvenih traka, kabelskih polica i drugih linijskih sustava.
Četiri CDS videa zajedno pokazuju puni raspon alata: izradu i izmjenu 3D cijevi, proizvoljne presjeke, konkretne kabelske trase te pouzdan tlocrtni prikaz pomoću količinskih tijela. Najveća vrijednost dodatka nije samo u brzom stvaranju geometrije, nego u tome što os, presjek, atributi i dokumentacijski prikaz ostaju dio istog uređivog procesa.
