BCF se u praksi gotovo uvijek spominje u istoj rečenici s otkrivanjem kolizija: netko izveze datoteku iz alata za provjeru modela, netko je uveze u alat za izradu modela, tema se zatvori. To je točno, ali je i najuži mogući pogled na ono što BCF zapravo jest. BCF nije BIM značajka. BCF je komunikacijski protokol i radi i onda kada IFC modela uopće nema.
Ovaj tekst nastao je na temelju materijala našeg partnera Catende, tvrtke koja stoji iza Catenda Huba, otvorenog zajedničkog podatkovnog okruženja (CDE) za openBIM projekte. Zaokret koji predlažu jednostavan je, ali mijenja način na koji planirate komunikaciju na projektu.

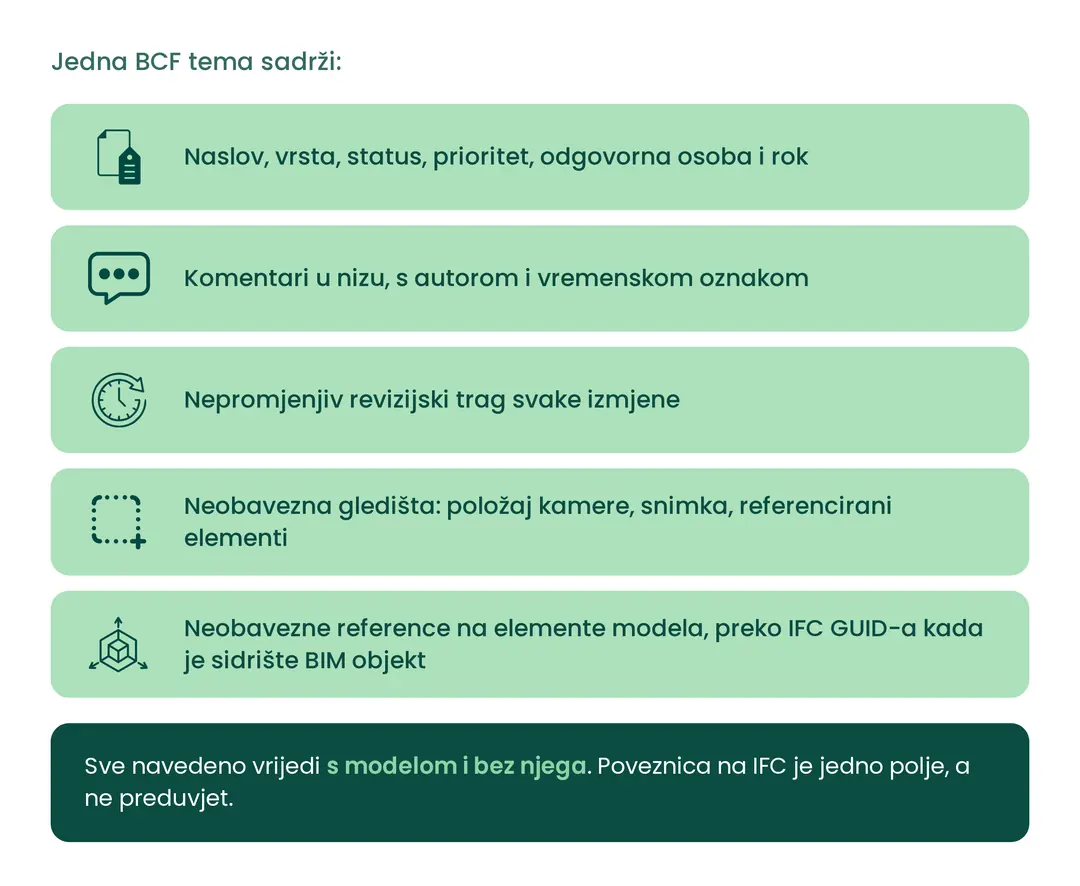

Što BCF tema zapravo nosi
BCF tema (engl. topic) nije poruka ni bilješka. To je jedan strukturirani, prenosivi zapis koji sa sobom nosi sve što je potrebno da bi ga drugi sustav razumio bez dodatnog objašnjavanja.
To je komunikacijski protokol, a ne BIM značajka
Zadaća BCF-a jest prenijeti strukturiranu, verzioniranu i usidrenu temu između sustava koji ne dijele istu bazu podataka. Ključna riječ je sidrište: ono na što je tema zakačena.
Kada je sidrište modelirani objekt, IFC GUID ga čini preciznim: „ovaj element” znači isti element u svakom alatu.
Kada modela nema, sidrište postaje fotografija, oznaka imovine, nacrt ili referenca na dokument. Protokol i dalje vrijedi. Tema i dalje putuje. Revizijski trag je i dalje tu.
Zove se Collaboration Format. U praksi se ponaša kao komunikacijski protokol.
Gdje BCF radi i kada IFC-a nema u prostoriji
Terenski zapisi
Obilasci gradilišta, evidentiranje nedostataka, snimanje postojećeg stanja prije početka projektiranja. Sidrište je fotografija i lokacija. Tema svejedno mora doći do projektanta, i mora doći strukturirano, a ne kao poruka u grupnom chatu.
Upravljanje objektom nakon primopredaje
Nakon primopredaje voditelji održavanja rade s registrom imovine, radnim nalozima i CAFM sustavima, a ne s modelom. Sidrište postaje oznaka imovine ili prostorije, a BCF ostaje isti strukturirani zapis koji se u jamstvenom roku može vratiti izvođaču ili projektantu, s cijelom poviješću komentara.
Zahtjevi za informacijom (RFI) između tvrtki
Podizvođači, dobavljači i nadležna tijela rade u alatima koji uopće ne otvaraju model. BCF im daje strukturiran način da zaprime temu, odgovore na nju i zatvore je, bez ijednog geometrijskog sidrišta.
Pregled dokumentacije
Recenzenti koji rade isključivo s dokumentacijom i nacrtima mogu označiti mjesto, komentirati i riješiti BCF teme kroz CDE ili preglednik, bez ijednog otvorenog BIM alata.
U svakom od ovih slučajeva IFC sidrište je dobrodošlo, ponekad uzvodno, ponekad nizvodno. Ali nije uvijek razlog zbog kojeg se BCF koristi.
Gdje IFC sidrište nosi glavni teret
Postoje, naravno, procesi u kojima je veza na IFC objekt cijela poanta.
Otkrivanje i rješavanje kolizija
„Ovaj element” mora značiti isti element u Revitu, ARCHICAD-u, Tekli, Solibriju i u CDE-u. GUID je ono što to omogućuje.
IDS provjera
IDS provjera pada na točno određenom IFC entitetu. BCF vraća tu grešku do samog objekta u alatu za izradu modela, a ne u nečiji pretinac e-pošte. Više o tome kako to izgleda u praksi pisali smo u tekstu IFC standardizacija u praksi.
Interdisciplinarni pregled projekta
Arhitekti, konstrukteri i strojari rade u različitim alatima nad objedinjenim modelom. GUID omogućuje da komentar putuje među njima bez da itko ručno ponovno traži objekt.

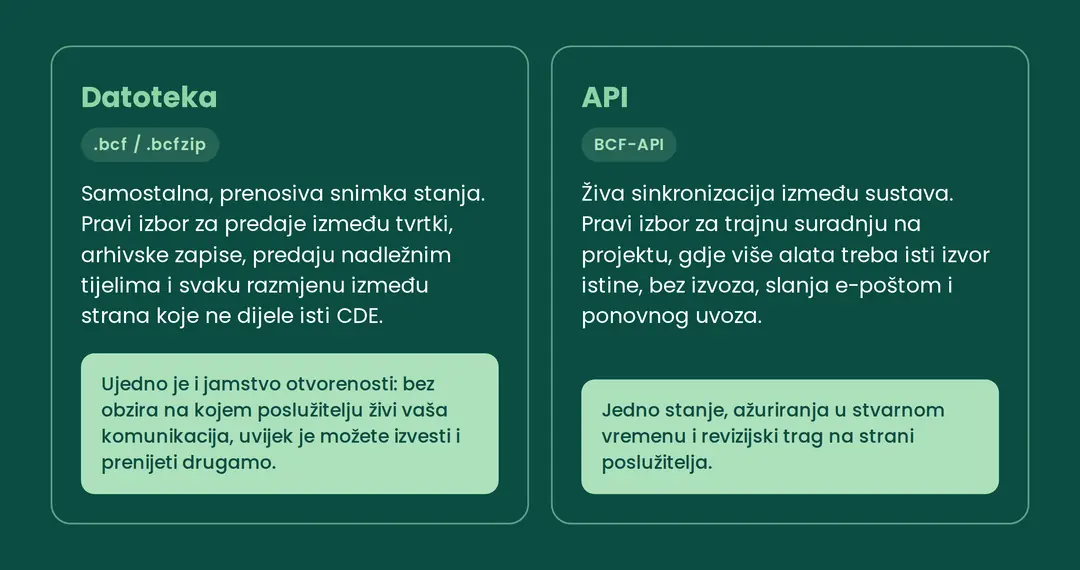

Dva načina prijenosa, jedan protokol
Ovdje se najčešće griješi pri odabiru CDE-a. BCF se isporučuje na dva načina i oni ne rješavaju isti problem.

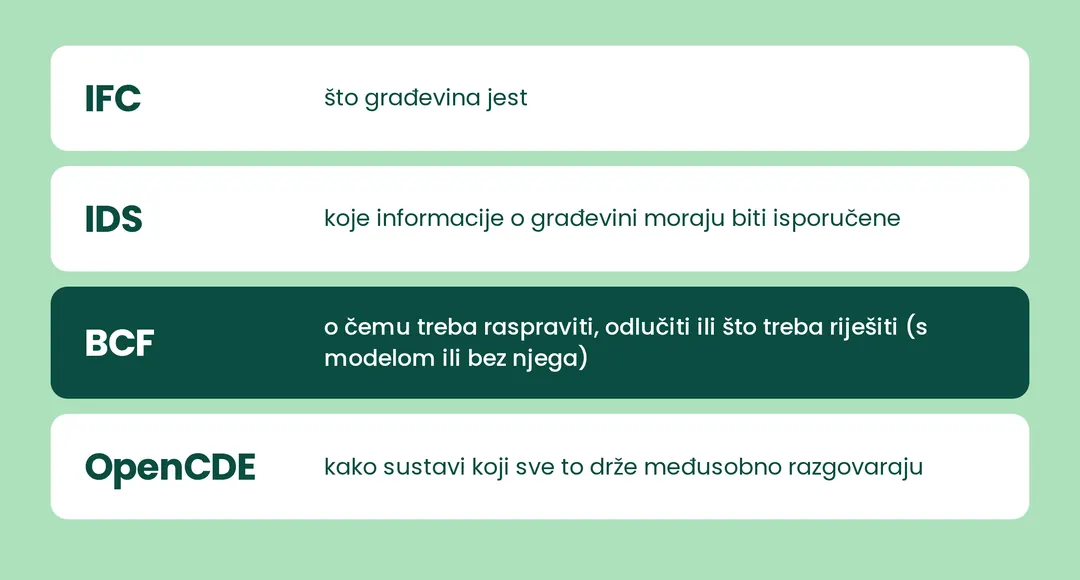

Kako se openBIM slaže u cjelinu
Kada se posloži ovako, uloga svakog standarda postaje očita, a i to zašto BCF ne ovisi o IFC-u.
Gdje protokol prestaje
BCF definira oblik teme i način na koji je sustavi razmjenjuju. Ne definira sve oko nje. Tu vaš CDE i način na koji se njime upravlja odlučuju hoće li BCF u praksi funkcionirati.
- Ovisnosti među temama nisu u shemi. Odnosi poput „blokira ga”, „duplikat je” ili „zamjenjuje” moraju se dodatno povezati i nadograditi.
- Gledišta su statična. Gledište bilježi model u trenutku otvaranja teme. Ako se model pomakne, gledište se ne pomiče.
- IFC GUID-ovi su stabilni koliko i sam proces izrade modela. Prerade, ponovni uvozi i odvojeni elementi mogu prekinuti vezu između teme i njezina objekta.
- Provedba tijeka rada je iznad protokola. BCF vam omogućuje da definirate statuse i prioritete. Ne provodi prijelaze, odobrenja ni pristup prema ulogama.
- Disciplina sidrenja je na vama, a ne na protokolu. Ako BCF koristite izvan IFC-a, vi odlučujete što je sidrište i koliko je stabilno. Shema vam to neće reći.
Zašto je ovaj zaokret važan
Ako je BCF protokol, a ne format datoteke, i ako taj protokol radi s IFC-om i bez njega, onda strukturirana komunikacija kroz cijeli projekt, od terenskog zapisa preko koordinacije projektiranja do upravljanja objektom, može putovati kroz jedan prenosiv i otvoren standard.
To je openBIM argument doveden do kraja: ne samo da je građevina opisana u otvorenom formatu, nego se i proces oko nje prenosi u otvorenom formatu.
Da bi to bilo stvarno, CDE mora ispravno implementirati BCF-API i OpenCDE API-je, a ne samo uvoz i izvoz BCF datoteka. U suprotnom imate prenosive snimke stanja, ali ne i prenosiv proces.
Što to znači za vaš projekt
Ako birate CDE ili slažete komunikaciju na projektu, pitanje nije „podržava li BCF”, nego „podržava li BCF-API i OpenCDE”. Rado ćemo s vama proći kroz vaš proces i pokazati kako to izgleda u Catenda Hubu. Više o našem pristupu pronađite na stranicama CDE and 3D scanning, buildingSMART i BIM education and standardization.
Tekst je nastao prema materijalu Catende „BCF is a protocol: the hidden reach of an open standard”, uz prilagodbu i prijevod na hrvatski.
