Kada koordinacija projekta proizvodi desetke ili stotine primjedbi, problem rijetko leži samo u njihovu broju. Pravi je izazov povezati svaku primjedbu s odgovarajućim mjestom u modelu, razumjeti što treba ispraviti i zatim pouzdano vratiti informaciju ostatku projektnog tima. CDS dodatak BCF Viewer taj tijek rada dovodi izravno u ALLPLAN: BCF zadaci mogu se otvoriti, pregledati i obraditi bez stalnog prebacivanja između modela i zasebne BIM platforme.
Dodatak je dio ponude ALLPLAN dodataka koje Baldinistudio zastupa na hrvatskom tržištu. Stranica BCF Viewer na našem pregledu dodataka nudi probnu verziju i zahtjev za ponudu.
Ključne činjenice
- Formati: BCF V2.0, V2.1 i V3.0 te BCF-Zip arhive
- Prikaz: Popis zadataka s naslovom, opisom, vrstom, prioritetom, autorom, dodijeljenom osobom, statusom i vremenom izmjene
- Veza s modelom: Spremljeno gledište i označavanje povezanih elemenata u otvorenom ALLPLAN projektu
- Obrada: Uvećavanje slike pregleda, dodavanje komentara i označavanje zadatka riješenim
- Bez obveznog oblaka: Rad se odvija nad BCF datotekom, bez veze na mrežnu BIM platformu
- ALLPLAN: Trenutačno podržane verzije 2024 i novije
- Probna verzija: 14 dana
- Paketi: Uključen u CDS pakete Pro i Studio
- Jezici sučelja: Uz njemački i engleski dostupan je i hrvatski
Što je BCF i zašto je koristan?
BCF je format namijenjen razmjeni koordinacijskih zadataka u BIM procesu. Umjesto slanja cijelog modela zbog jedne primjedbe, zadatak može sadržavati naziv i opis problema, prioritet, odgovornu osobu, komentar, spremljeni pogled te poveznice na relevantne elemente modela. Tako se razgovor o problemu odvaja od same geometrije, ali ostaje dovoljno precizan da projektant može brzo pronaći mjesto na kojem treba intervenirati. O dosegu samog standarda pisali smo u tekstu BCF je protokol: skriveni doseg jednog otvorenog standarda.
To je osobito korisno kada više disciplina radi u različitim BIM alatima. Koordinator može pripremiti zadatke u svojem sustavu, a projektant ih preuzeti kao BCF datoteku. BCF Viewer trenutačno prikazuje formate BCF V2.0, V2.1 i V3.0, kao i BCF-Zip arhive. Time se u ALLPLAN-u dobiva praktična veza između koordinacijskog zapisa i izvornog modela na kojem se izmjena zaista izvodi.
Zašto zadatke otvoriti izravno u ALLPLAN-u?
Uobičajeni koordinacijski postupak često uključuje otvaranje mrežne platforme, traženje zadatka, ručno namještanje sličnog pogleda u projektantskom alatu i provjeru o kojem se elementu radi. Svaki od tih koraka ostavlja prostor za gubitak konteksta. BCF Viewer smanjuje taj prekid: Odabrani zadatak može prikazati pripadajući pogled i označiti povezane elemente u otvorenom ALLPLAN modelu.
To ne znači da dodatak zamjenjuje svaku BIM platformu. Njegova je vrijednost upravo u situacijama u kojima projekt ne koristi Bimplus, ili platformu nije birao ALLPLAN korisnik, ili se koordinacijska razmjena namjerno vodi datotekama. CDS posebno ističe i osjetljive projekte koji se ne smiju ili ne žele pohranjivati u oblaku. BCF datoteka tada može ostati dio dogovorenog lokalnog procesa razmjene.
Važno je razlikovati rad bez obvezne platforme u oblaku od automatske mrežne sinkronizacije. Dodatak obrađuje BCF datoteke u ALLPLAN-u; način na koji tim razmjenjuje ažurirane datoteke i održava jedinstvenu aktualnu verziju treba definirati projektnim pravilima.
Od popisa problema do elementa u modelu

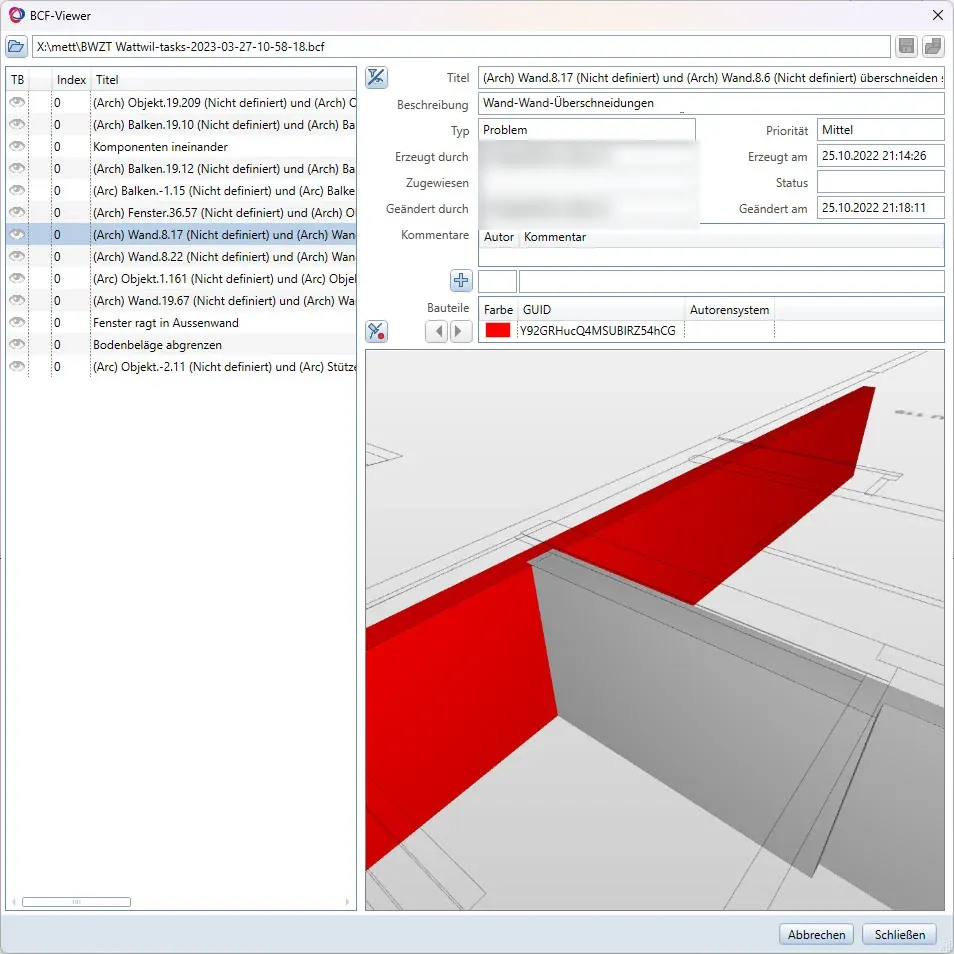

Nakon otvaranja BCF ili BCF-Zip datoteke, zadaci se prikazuju u preglednom popisu. Za odabrani zapis vidljivi su naslov, opis, vrsta, prioritet, autor, dodijeljena osoba, status i vrijeme nastanka ili izmjene. Takav pregled pomaže razdvojiti hitne kolizije od napomena koje se mogu obraditi kasnije.
Središnja prednost ipak nije samo čitanje teksta. BCF zapis može sadržavati spremljeno gledište i reference na elemente. BCF Viewer ih povezuje s modelom: Relevantna geometrija može se istaknuti u ALLPLAN-u, a prikaz se približava situaciji iz zadatka. Na službenom primjeru problematično stubište označeno je crveno, dok se u prozoru dodatka istodobno vidi njegova koordinacijska snimka.
Takvo vizualno povezivanje posebno vrijedi kod velikih modela. Naslov poput „ispraviti oslonac stubišta“ bez gledišta i označenog elementa može zahtijevati nekoliko minuta traženja; s BCF referencom projektant odmah vidi lokaciju i namjeru koordinatora. Istodobno može pregledati okolnu konstrukciju, otvoriti druge poglede i odlučiti koja izmjena modela zaista rješava problem.
Spremljeni pogled nije zamjena za provjeru modela
Snimka u BCF zadatku daje kontekst, ali projektant i dalje radi u stvarnom ALLPLAN modelu. To je važna razlika. Slika pokazuje kako je problem izgledao u trenutku stvaranja zadatka, dok model prikazuje trenutačno stanje projekta. BCF Viewer omogućuje da se te dvije informacije usporede bez napuštanja radnog okruženja.
Primjer provjere debljine ploče dobro pokazuje taj princip: U spremljenom pregledu vidi se crveno označena ploča i mjerne oznake, a u ALLPLAN prozorima istodobno se prikazuje odgovarajući element. Projektant može provjeriti je li geometrija već promijenjena, odgovara li traženoj vrijednosti i utječe li korekcija na druge dijelove modela.
Za detaljnije čitanje zadatka sliku pregleda moguće je prikazati u većem formatu. To je korisno kada snimka sadrži kote, manje elemente, oznake ili složene odnose koji se u standardnom prozoru ne vide dovoljno jasno.
Komentari i završetak zadatka
Koordinacija ne završava pronalaskom elementa. Nakon izmjene često treba zabilježiti što je učinjeno, zašto je odabrano određeno rješenje ili što još treba provjeriti. BCF Viewer omogućuje dodavanje komentara u zadatak. Time obrazloženje ostaje uz problem, umjesto da se izgubi u odvojenoj poruci ili bilješci.
Kada je posao završen, zadatak se može označiti riješenim. Time se zatvara krug od primljene primjedbe do evidentirane reakcije projektanta. U datotečnom načinu rada važno je zatim spremiti i proslijediti ažurirani BCF prema pravilima projekta. Ako više ljudi istodobno obrađuje kopije iste datoteke, tim treba unaprijed dogovoriti tko objedinjuje promjene; BCF Viewer sam po sebi nije servis za sinkronizaciju u oblaku.
Pogledajte BCF Viewer u radu
Preporučeni praktični postupak
Za urednu datotečnu koordinaciju dovoljno je definirati nekoliko jasnih koraka:
- preuzmite aktualnu BCF ili BCF-Zip datoteku iz dogovorenog projektnog izvora;
- otvorite je u BCF Vieweru i najprije pregledajte prioritete, rokove i odgovorne osobe;
- za svaki zadatak aktivirajte spremljeni pogled i označite povezane ALLPLAN elemente;
- provjerite stvarno stanje modela, a ne samo priloženu snimku;
- izvedite potrebnu izmjenu i dodajte kratak, nedvosmislen komentar;
- zadatak označite riješenim tek kada je korekcija provjerena;
- spremite i vratite ažuriranu datoteku na mjesto dogovoreno projektnim protokolom.
Ovakav postupak daje najveću korist kada je imenovanje datoteka dosljedno i kada postoji jedno odgovorno mjesto za aktualnu BCF verziju. Za projekte s velikim brojem istodobnih korisnika i potrebom za trenutačnim obavijestima, namjenska mrežna platforma i dalje može biti prikladnija. Za lokalnu, kontroliranu ili povremenu razmjenu BCF Viewer uklanja mnogo nepotrebnog prebacivanja između alata.
Što treba imati na umu
- Ime alata treba shvatiti doslovno. Proizvođač navodi otvaranje, označavanje, uvećavanje pregleda, komentiranje i označavanje riješenim; izradu novih BCF zadataka ne navodi. Primjedbe i dalje nastaju drugdje, u alatu za provjeru modela ili na koordinacijskoj platformi.
- Izvoz ažurirane datoteke provjerite u probnoj verziji. U dijalogu se vide gumbi za spremanje, ali stranica proizvoda taj korak ne opisuje, a bez njega komentar i status ne izlaze iz vašeg računala.
- Datotečna razmjena nema zaključavanje. Dvije osobe koje istodobno obrađuju kopiju iste datoteke proizvest će dvije verzije istine, pa tim mora unaprijed dogovoriti tko ih objedinjuje.
- Poveznica na element radi preko GUID-a. Ako se element u modelu obriše i ponovno nacrta umjesto da se izmijeni, BCF referenca više ne pogađa ništa i zadatak gubi svoje uporište.
Uz te napomene dodatak rješava upravo onaj korak koji se u datotečnoj koordinaciji najčešće radi ručno: Prijelaz od zapisa o problemu do elementa koji ga uzrokuje.
Tehnički okvir i dostupnost
Prema aktualnim podacima proizvođača, dodatak podržava ALLPLAN 2024–2026 te prikazuje BCF formate V2.0, V2.1 i V3.0. Službeno su navedeni njemački i engleski jezik, a za CDS dodatke koje distribuira Baldinistudio d.o.o. dostupno je i hrvatsko sučelje. Proizvod se može isprobati tijekom 14 dana.
Na CDS stranici BCF Viewer je označen kao dio njihovih paketa Pro i Studio. To je informacija o CDS paketima dodataka, a ne o nazivu ALLPLAN paketa, pa je pri ponudi i licenciranju dobro jasno navesti na koju se vrstu paketa tvrdnja odnosi.
Kada je zadatak drukčiji
Ako primjedbe tek treba otkriti, a ne samo obraditi, provjeru modela i otkrivanje kolizija pokriva Solibri. Kada je timu potrebno zajedničko podatkovno okruženje s poviješću, obavijestima i jednom aktualnom verzijom, tu je Catenda Hub. Za širu provjeru strukture samog ALLPLAN modela pomaže Modell Inspector.
Conclusion
BCF Viewer je usmjeren na vrlo konkretan problem: Kako BCF zadatak pretvoriti u jasnu radnju na odgovarajućem ALLPLAN elementu. Popis primjedbi, spremljeni pogled, označavanje geometrije, komentari i status nalaze se u istom tijeku rada. Posebno je koristan timovima koji dobivaju BCF iz vanjskog koordinacijskog sustava, ne koriste Bimplus ili za određene projekte žele zadržati datoteke izvan oblaka.
Najveća prednost nije u dodavanju još jednog mjesta za upravljanje zadacima, nego u vraćanju koordinacijskog konteksta tamo gdje se model stvarno ispravlja: Izravno u ALLPLAN.
Želite provjeriti odgovara li BCF Viewer vašem načinu koordinacije?
Na stranici dodatka dostupna je 14-dnevna probna verzija i zahtjev za ponudu. Pošaljite nam tipičnu BCF datoteku iz svojeg projekta i javite se, pa ćemo zajedno provjeriti kako se otvara i obrađuje u vašem ALLPLAN okruženju.
Dodatak BCF-Viewer razvija CDS Bausoftware AG. Snimke zaslona preuzete su sa službene stranice proizvođača i korištene su radi prikaza funkcionalnosti; adrese e-pošte vidljive u demonstracijskim podacima zamućene su. Baldinistudio d.o.o. dodatak nudi na hrvatskom tržištu kroz pregled ALLPLAN dodataka.
