Automatsko armiranje u Allplanu nije jedna naredba koja donosi projektantske odluke.
To je parametarski sustav koji ponavljajući postupak pretvara u kontroliran, izmjenjiv objekt.
Vodič je izveden iz Baldinistudio predavanja o automatskom armiranju u Allplanu i prikazuje rad s ugrađenim PythonParts objektima. ALLPLAN razvija ALLPLAN GmbH, a u Hrvatskoj i regiji zastupa ga Baldinistudio kroz ALLPLAN za konstrukterstvo i pregled dodataka.
Kako čitati ovaj vodič
Članak prikazuje tijek rada, ne projektira armaturu. Sve promjere, razmake, preklape, sidrenja, zaštitne slojeve i minimalnu ili maksimalnu armaturu treba provjeriti prema konkretnom projektu i važećoj normi.
- Proizvod: ALLPLAN, ugrađeni PythonParts objekti za automatsko armiranje. Verzija prikazana u materijalu nije potvrđena.
- Obuhvat: Zidovi, spojevi zidova, stupovi, višerasponske grede i probojna armatura.
- Sučelje: Snimke prikazuju hrvatsko sučelje Allplana, a podršku i obuku na hrvatskom pruža Baldinistudio.

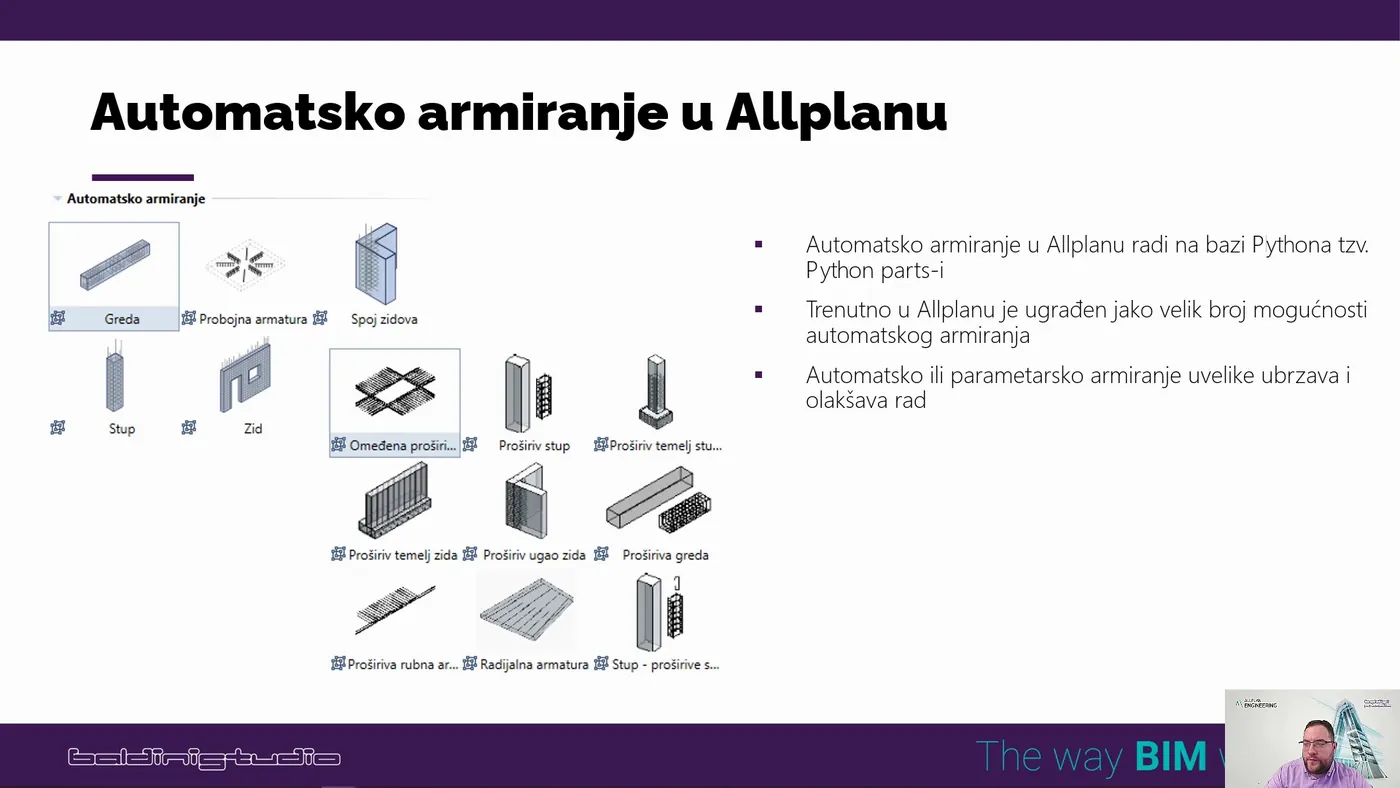

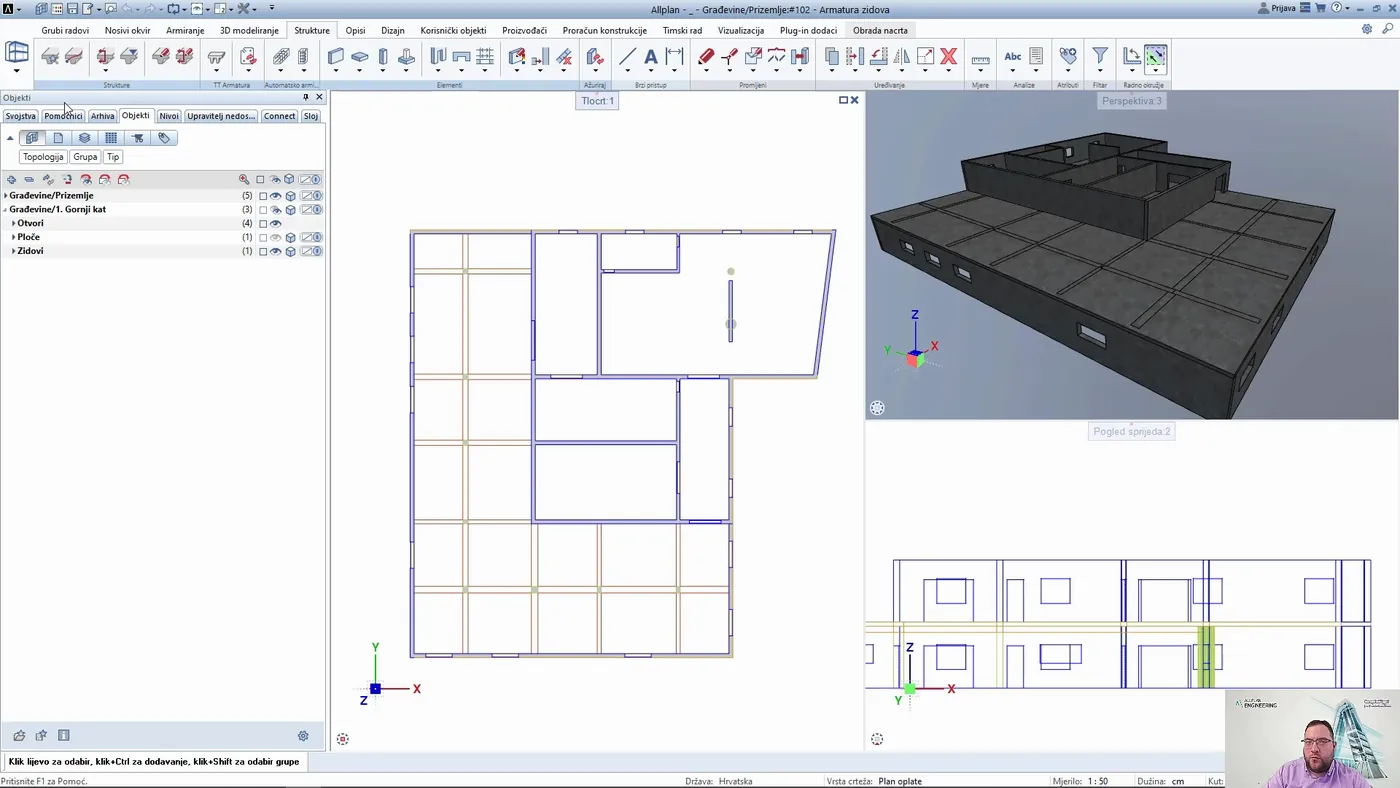

U središtu postupka su PythonParts objekti. Odabire se postojeća geometrija, definiraju parametri armature, provjerava rezultat u 3D pretpregledu, a zatim se stvaraju armatura i pripadajući presjeci. Isti obrazac provlači se kroz zidove, spojeve zidova, stupove, grede i probojnu armaturu.
Najveća korist nije samo brzina prvog unosa. Vrijednost je u ponovljivosti: Postavke se mogu spremiti kao favorit, preuzeti s ranijeg elementa i naknadno mijenjati dok je rezultat zadržan kao PythonPart.
Pet koraka koji se ponavljaju kroz svaki PythonPart
Dijalozi se razlikuju prema vrsti elementa, ali logika ostaje gotovo jednaka. Taj ponavljajući obrazac korisno je usvojiti prije ulaska u pojedine parametre.
- Odaberite geometriju. Zid, stup, povezane grede ili položaj proboja daju PythonPartu osnovni oblik i kontekst.
- Potvrdite opće postavke. Provjerite zaštitni sloj, materijal, položaj, vezu s etažom i geometrijske ulaze koji upravljaju armaturom.
- Definirajte armaturu. Odaberite promjere, razmake, broj šipki, preklape, kuke, spone, sidrenja i posebne zone.
- Provjerite 3D pretpregled. Promjene parametara odmah usporedite s prikazom. Kontrolirajte otvore, rubove, kolizije i smjerove polaganja.
- Kreirajte armaturu i izlaze. Izričito dovršite naredbu te, gdje je potrebno, postavite presjeke, oznake, mjerilo i slojeve.
Pretpregled nije konačan rezultat
Vidljiva armatura još nije postavljena dok se ne izvrši završni korak Kreiraj/Postavi armaturu. Izlazak iz naredbe prije toga može ostaviti samo privremeni prikaz.
Najprije odlučite što želite zadržati parametarskim

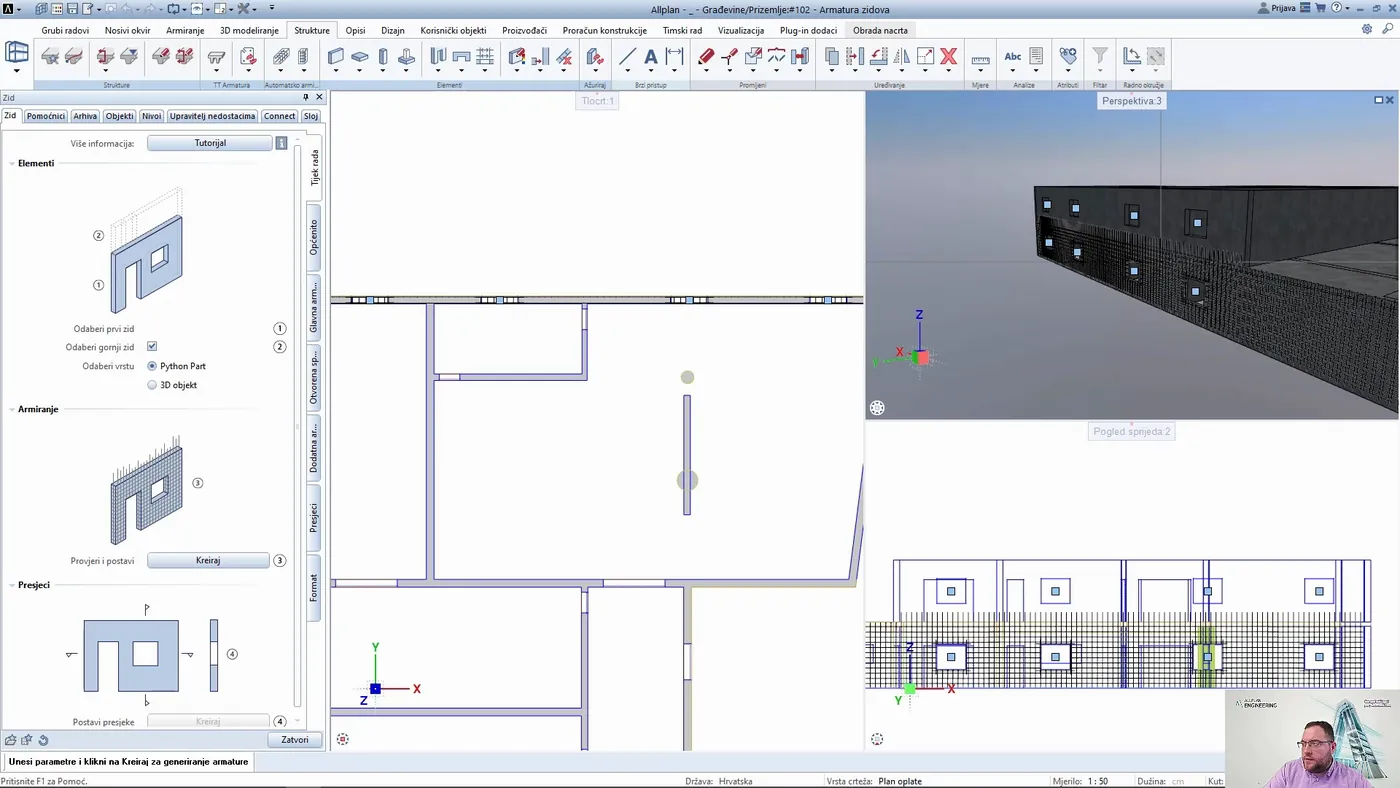

Nakon pokretanja naredbe odabire se prvi zid, a po potrebi i zid iznad. Demonstracija pokazuje da sustav prepoznaje gdje gornji zid postoji te prema tome prilagođava geometriju i nastavak armature.
Važna je i vrsta rezultata. Zadržavanje PythonParta omogućuje kasniju izmjenu parametara. Pretvaranje u običan 3D objekt prema predavanju uklanja tu mogućnost, pa ga treba odabrati samo kada je svjesno prihvatljivo izgubiti parametarsku vezu.
Preporučeni radni oblik
PythonPart
Čuva vezu između parametara i generirane armature. Prikladan je kada se očekuju iteracije i usklađivanje.
Fiksirani rezultat
3D objekt
Koristan samo kada je pretvorba namjerna. Prema predavanju, daljnja parametarska izmjena tada više nije dostupna.
Opće postavke prije crtanja šipki
Prije detaljiranja armature treba potvrditi opće parametre: Zaštitni sloj, klasu betona, promjere, razmake, preklape, kuke i trnove savijanja. Te vrijednosti oblikuju armaturu, ali njihov automatski unos ili prikaz ne znači da su normativno provjerene.

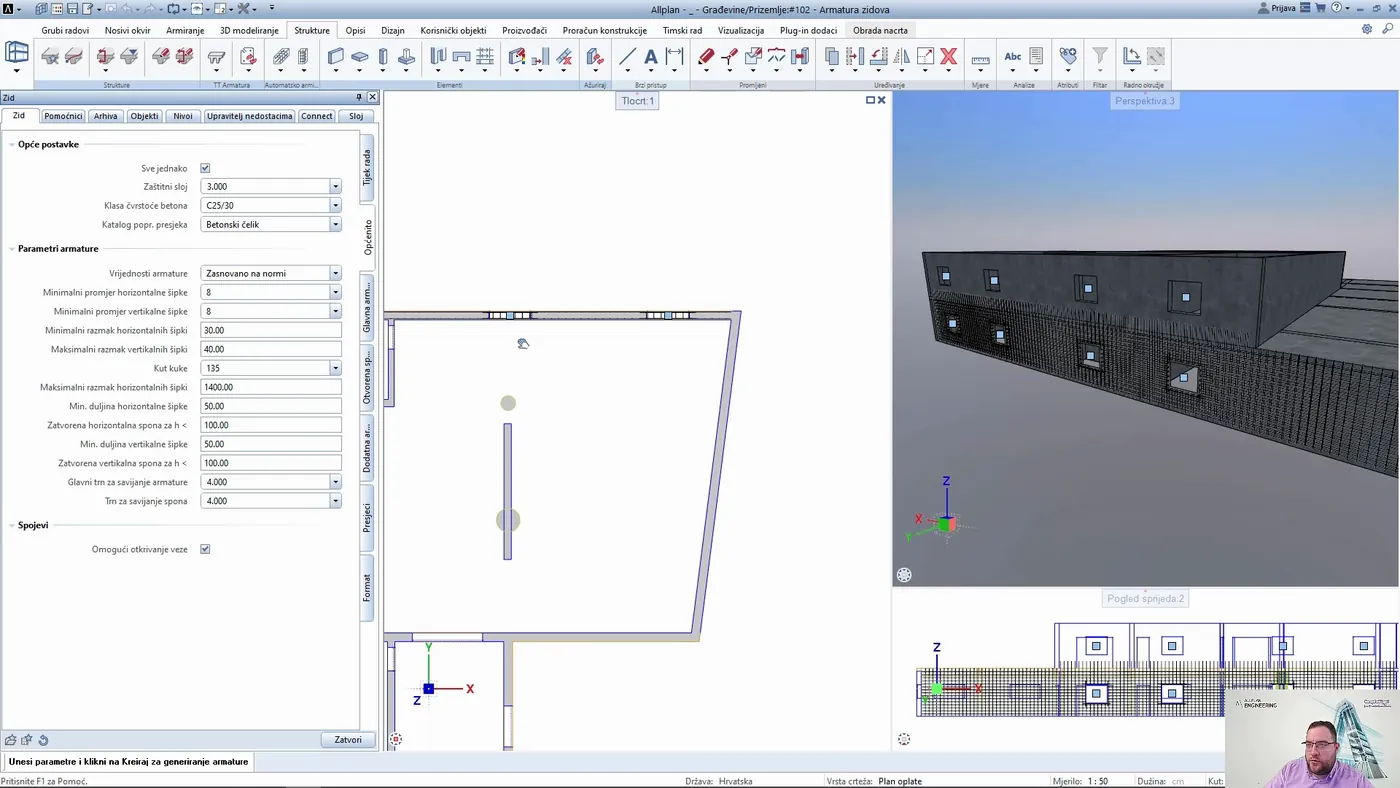

Detekcija spojeva određuje kako PythonPart tretira rub zida. Ako je veza prepoznata, rub se može ostaviti otvorenim za vezu ili rubnu armaturu. Zato pogled na geometriju i 3D pretpregled treba provjeriti prije prihvaćanja zadanih rubnih detalja.
3D pretpregled služi kao razgovor između parametra i detalja

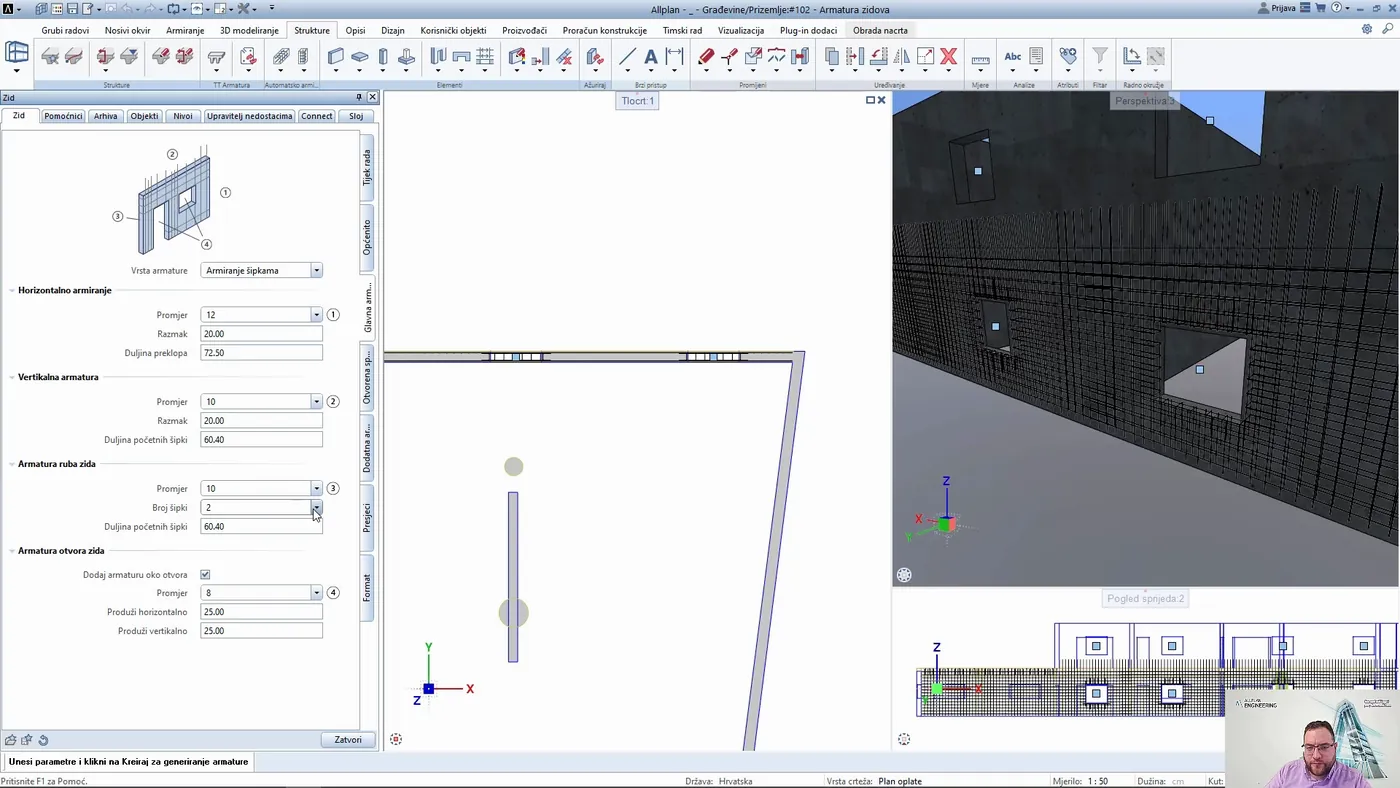

Glavna armatura zida može se definirati šipkama ili mrežama. Horizontalni i vertikalni smjer zadaju se odvojeno, zajedno s promjerima, razmacima i preklopima. Rub zida, otvorene vilice te dodatna horizontalna i vertikalna armatura oko otvora imaju vlastite grupe parametara.
Detektirani otvor može se uključiti ili zanemariti. U predavanju plave kontrolne točke djeluju kao prekidači: Kada je otvor isključen, glavna armatura može proći preko njega. Zato automatska detekcija nije zamjena za provjeru svakog pojedinog otvora.
- Glavna polja. Provjerite obje ravnine armiranja, promjere, razmake, preklape i odnos prema zaštitnom sloju.
- Rubovi i otvori. Potvrdite detekciju svakog otvora, obodne šipke, vilice, spone i slobodne rubove za spojeve.
- Distanceri. Odaberite detaljan ili pojednostavljen prikaz, promjer i gustoću te provjerite raspored u kavezu.
Automatizacija završava tek kada je izlaz čitljiv

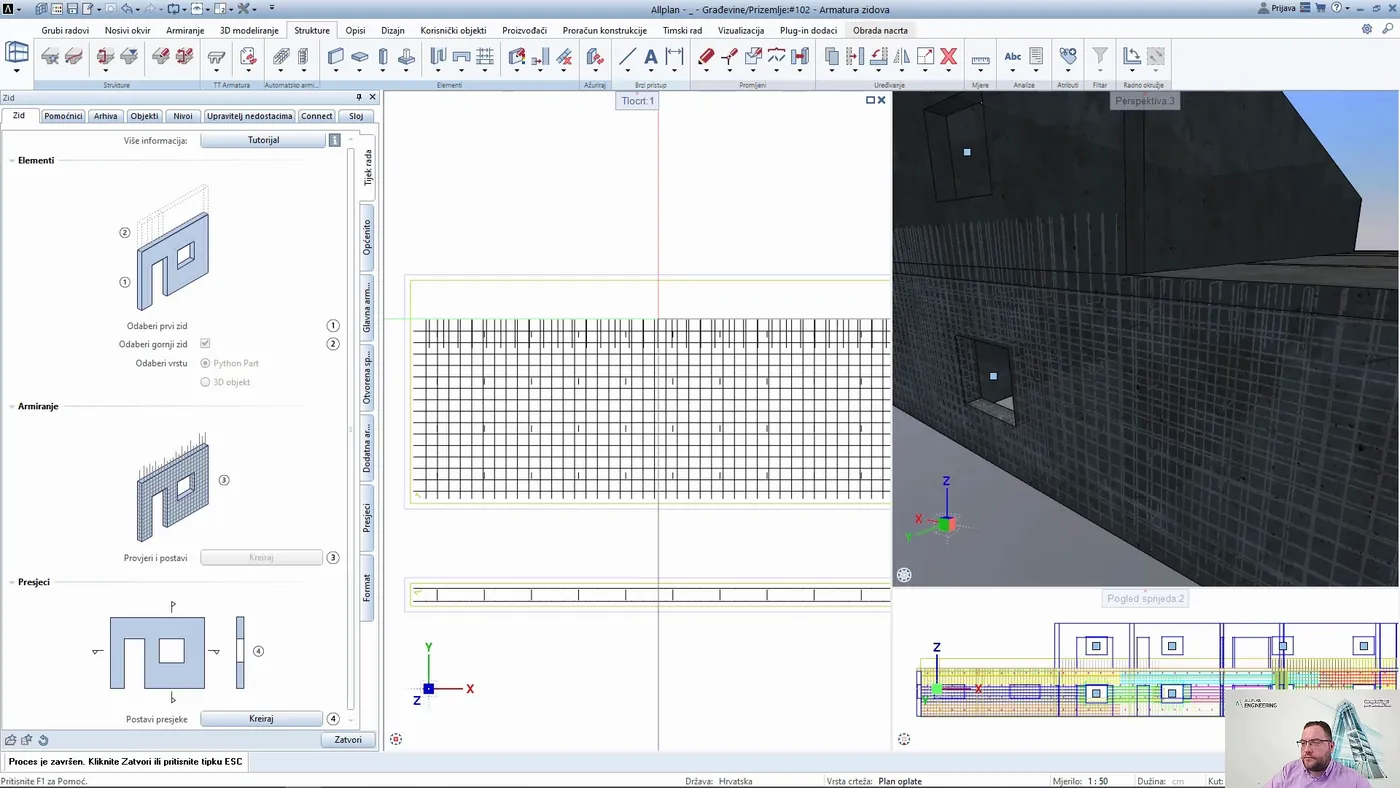

PythonPart može pripremiti poglede i presjeke zajedno s armaturom. Za svaki izlaz biraju se naziv, opis, oznake armature, položaj presječne linije, odmak, mjerilo i sloj. To ubrzava dokumentaciju, ali ne uklanja potrebu za uređivačkom kontrolom crteža.
Favorit neka čuva uredski standard, ali svaki novi element ipak provjerite prema geometriji, razini detalja i projektnim zahtjevima. Brže kopiranje povećava i brzinu širenja pogrešne pretpostavke.
Praktično pravilo
Isti obrazac, druga geometrija i druga pitanja
Kasniji dio predavanja proširuje postupak na spojeve zidova, stupove, višerasponske grede i probojnu armaturu. Ti su sažeci izvedeni iz vremenski označenog transkripta predavanja i vrijedi ih provjeriti u vlastitoj verziji Allplana.
- Spojevi zidova. Odabiru se dva zida, a PythonPart prepoznaje rubni ili T-spoj. Zadaju se promjeri, broj šipki, preklopi, vertikalne šipke, horizontalne spone i po potrebi ravne šipke kroz prvi zid.
- Stupovi. Elementi istoga presjeka mogu se obraditi zajedno. Različite geometrije traže novi prolaz naredbe. Podešavaju se uzdužne šipke, kuke, nastavak kroz ploču, spone, vezne šipke i zone gušćeg rasporeda.
- Višerasponske grede. Povezane grede i odabrani ležajevi tvore jednu cjelinu s numeriranim područjima polaganja. Spone, gornja, donja, dodatna i bočna armatura prilagođavaju se po području.
- Probojna armatura. Sustav uz stup, kut ili kraj zida smješta se u odabranu ploču. Zadaju se visina, promjer, broj područja i moždanika, rubni razmaci, raspored šina te dodatne rubne šine.
Grupiranje ima granicu
Kod stupova se jednaki presjeci mogu armirati zajednički. Elementi drukčije geometrije obrađuju se ponovnim pokretanjem naredbe, jer zajednički parametri ne mogu pouzdano opisati različite oblike.
Što provjeriti prije prihvaćanja automatski generirane armature
- Geometrija. Je li odabran pravi element, etaža, gornji zid ili ploča te je li spoj ispravno prepoznat?
- Status objekta. Treba li rezultat ostati izmjenjiv PythonPart ili je pretvorba u 3D objekt namjerna?
- Normativni ulazi. Odgovaraju li zaštitni sloj, promjeri, razmaci, preklopi, sidrenja, kuke i trnovi projektu i važećoj normi?
- Posebne zone. Jesu li otvori, rubovi, spojevi, gušće zone, ležajevi i probojna područja pravilno obuhvaćeni?
- 3D provjera. Ima li kolizija, nelogičnih prolaza kroz otvore ili pogrešnog smjera i položaja armature?
- Dokumentacija. Jesu li presjeci, oznake, mjerilo, slojevi i tablice čitljivi te je li naredba doista završena?
Automatizirani detalj nije automatski provjeren detalj
| Može se prenijeti kao metoda | Mora se ponovno utvrditi |
|---|---|
| Redoslijed: Geometrija, parametri, pregled, kreiranje | Verzija i lokalizacija Allplana te dostupni PythonParts |
| Razdvajanje postavki po elementu i području polaganja | Materijali, zaštitni sloj i normativni zahtjevi projekta |
| Provjera otvora, rubova, spojeva i ležajeva u 3D-u | Promjeri, razmaci, preklopi, sidrenja i savijanje |
| Favoriti kao nosači uredskog standarda | Stvarna proračunska potrebna armatura i izvedivost detalja |
Što automatsko armiranje ne rješava
- Proračun nije uključen. PythonPart crta armaturu prema zadanim parametrima. Potrebnu armaturu i dokaz nosivosti daju IDEA StatiCa Concrete i SCIA Engineer.
- Rezultat ovisi o čistoći modela. Neuredna geometrija zida, stupa ili ploče daje neurednu armaturu, bez obzira na parametre.
- Svaka šipka je stvarna geometrija. Automatika brzo podigne broj objekata u crtežu, pa uredski standard za slojeve, formate i nazive postaje važniji, ne manje važan. Vidi BIM edukaciju i standardizaciju.
- Ispravno armirano nije isto što i usklađeno. Sudare armature s instalacijama i drugim strukama i dalje treba provjeriti, primjerice u Solibri-ju.
- Ugrađeni alati ne pokrivaju svaki sklop. Za specijalizirane elemente postoji obitelj dodataka ALLTO (temelji, stupovi, grede, ploče, zidovi, okna dizala), a opise armature provjerava GLODOCHECK.
- Predgotovljeni elementi imaju svoja pravila. Za montažnu proizvodnju vrijedi ALLPLAN Precast.
Želite provjeriti odgovara li automatsko armiranje vašem tijeku rada?
Prođimo zajedno kroz vaše tipične zidove, stupove i ploče, postojeći tijek rada i očekivani rezultat u nacrtima. Ako želite sami isprobati, pogledajte ALLPLAN za konstrukterstvo, a studenti i škole mogu koristiti studentske i demo verzije.
O izvoru: ALLPLAN razvija ALLPLAN GmbH, a u Hrvatskoj i regiji zastupa ga Baldinistudio. Snimke zaslona preuzete su iz Baldinistudio predavanja Allplan: Oplata i automatsko armiranje i prikazuju hrvatsko sučelje Allplana.
